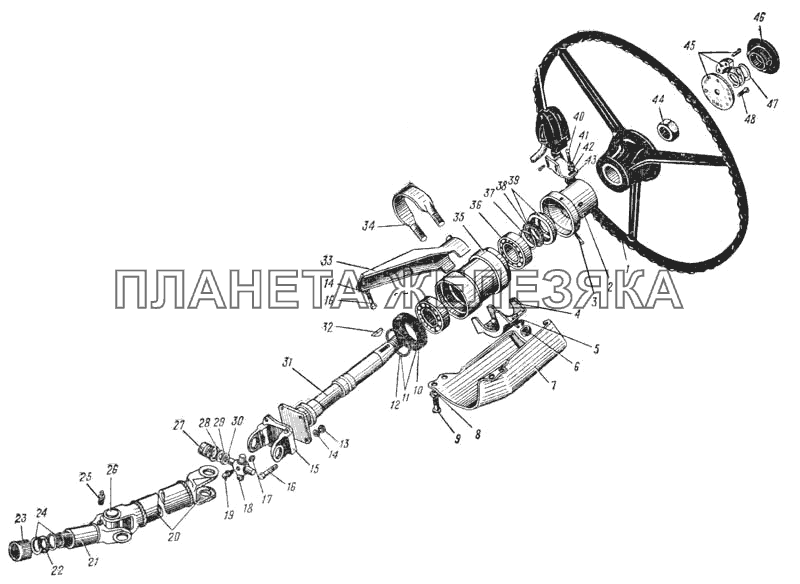

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 375-3402090 |
Вал карданный с карданами в сборе Подробнее |
|
||
| 1 | 375-3402015-Б |
Колесо рулевого управления в сборе Подробнее |
|
|
| 2 | 375-3402068 |
Крышка корпуса подшипников в сборе Подробнее |
|
|
| 3 | 220101-П29 |
Винт М6-6gх8 Подробнее |
|
|
| 4 | 375-3403011 |
Крышка кронштейна Подробнее |
|
|
| 5 | 252137-П9 |
Шайба пружинная 12 Подробнее |
|
|
 |
6 | 250514-П29 |
Гайка М12-6Н Подробнее |
|
| 7 | 375-3403013 |
Кожух кардана Подробнее |
|
|
| 8 | 252133-П9 |
Шайба пружинная 5 Подробнее |
|
|
| 9 | 220078-П29 |
Винт М5-6gх12 Подробнее |
|
|
| 10 | 375-3402062 |
Манжета сальника Подробнее |
|
|
| 11 | 375-3402056 |
Сальник в сборе Подробнее |
|
|
| 12 | 375-3402064 |
Пружина сальника Подробнее |
|
|
| 13 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 14 | 252135-П9 |
Шайба пружинная 8 Подробнее |
|
|
| 15 | 375-3402023-А |
Вилка фланцевая Подробнее |
|
|
 |
16 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 17 | 367116-П |
Клапан предохранительный в сборе Подробнее |
|
|
| 18 | 402-2201030 |
Крестовина Подробнее |
|
|
| 19 | 367877-П29 |
Масленка в сборе Подробнее |
|
|
| 20 | 375-3402091 |
Вал карданный в сборе Подробнее |
|
|
| 21 | 375-3402048-А |
Вилка скользящая с заглушкой в сборе Подробнее |
|
|
| 22 | 400-2201088 |
Набивка сальника Подробнее |
|
|
| 23 | 400-2201087 |
Обойма сальника Подробнее |
|
|
| 24 | 375-3401147 |
Шайба сальника Подробнее |
|
|
| 25 | 264072-П29 |
Масленка в сборе Подробнее |
|
|
| 26 | 400-2201025-А |
Крестовина с подшипниками в сборе Подробнее |
|
|
| 27 | 704902К5 |
Подшипник игольчатый Подробнее |
|
|
| 28 | 400-2201043 |
Кольцо стопорное Подробнее |
|
|
| 29 | 400-2201032 |
Кольцо сальника Подробнее |
|
|
| 30 | 400-2201031 |
Обойма сальника кардана Подробнее |
|
|
| 31 | 375-3402050 |
Вал колеса Подробнее |
|
|
| 32 | 338050-П |
Шпонка сегментная Подробнее |
|
|
| 33 | 375-3403010 |
Кронштейн корпуса подшипников Подробнее |
|
|
| 34 | 375-3403020 |
Стремянка Подробнее |
|
|
| 35 | 375-3402054 |
Корпус подшипников Подробнее |
|
|
 |
36 | 207 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 37 | 375-3402057-А |
Кольцо стопорное Подробнее |
|
|
| 38 | 375-3402059 |
Кольцо сальника Подробнее |
|
|
| 39 | 375-3402058-А |
Сальник в сборе Подробнее |
|
|
| 40 | 220078-П29 |
Винт М5-6gх12 Подробнее |
|
|
| 41 | 252133-П9 |
Шайба пружинная 5 Подробнее |
|
|
| 42 | 252003-П29 |
Шайба 5 Подробнее |
|
|
| 43 | 375-3709046 |
Кронштейн переключателя Подробнее |
|
|
| 44 | 335041-П |
Гайка М27х1 Подробнее |
|
|
| 45 | 375-3721022 |
Основание кнопки в сборе Подробнее |
|
|
| 46 | 375-3721034 |
Кнопка звукового сигнала Подробнее |
|
|
| 47 | 375-3721035 |
Пружина кнопки Подробнее |
|
|
| 48 | 247545-П29 |
Шуруп 4х16 Подробнее |
|
