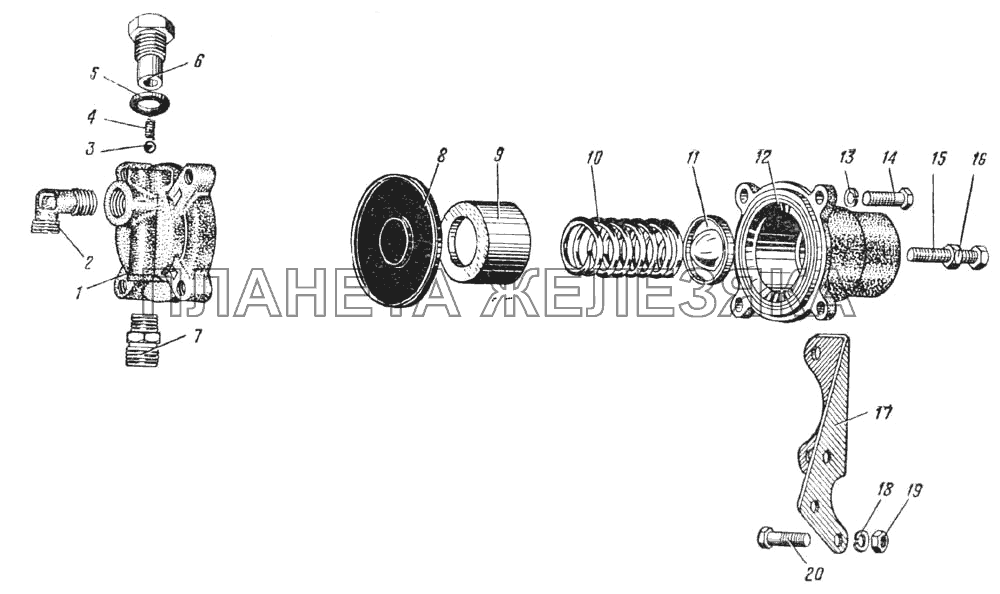

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 375-3515114 |
Крышка междубаллонного редуктора Подробнее |
|
|
| 2 | 339039-П |
Угольник М16х1,5 К3/8" Подробнее |
|
|
| 3 | Н-261 |
Шарик обратного клапана Подробнее |
|
|
| 4 | 375-3515135 |
Пружина обратного клапана Подробнее |
|
|
| 5 | 375-3515137 |
Прокладка уплотнительная Подробнее |
|
|
| 6 | 375-3515133 |
Держатель обратного клапана Подробнее |
|
|
| 7 | 339051-П |
Штуцер М16х1,5 К3/8" Подробнее |
|
|
| 8 | 375-3515120-Б1 |
Диафрагма Подробнее |
|
|
| 9 | 375-3515124-Б |
Стакан Подробнее |
|
|
| 10 | 375-3515126 |
Пружина диафрагмы Подробнее |
|
|
| 11 | 375-3515128 |
Шайба упорная Подробнее |
|
|
| 12 | 375-3515112-Б |
Корпус междубаллонного редуктора Подробнее |
|
|
| 13 | 252135-П9 |
Шайба пружинная 8 Подробнее |
|
|
 |
14 | 201460-П29 |
Болт М8-6gх30 Подробнее |
|
| 15 | 330966-П29 |
Болт М8х36 регулировочный Подробнее |
|
|
| 16 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 17 | 375-3515107-Б |
Кронштейн междубаллонного редуктора Подробнее |
|
|
| 18 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
| 19 | 250512-П29 |
Гайка М10 Подробнее |
|
|
 |
20 | 201500-П29 |
Болт М10 Подробнее |
