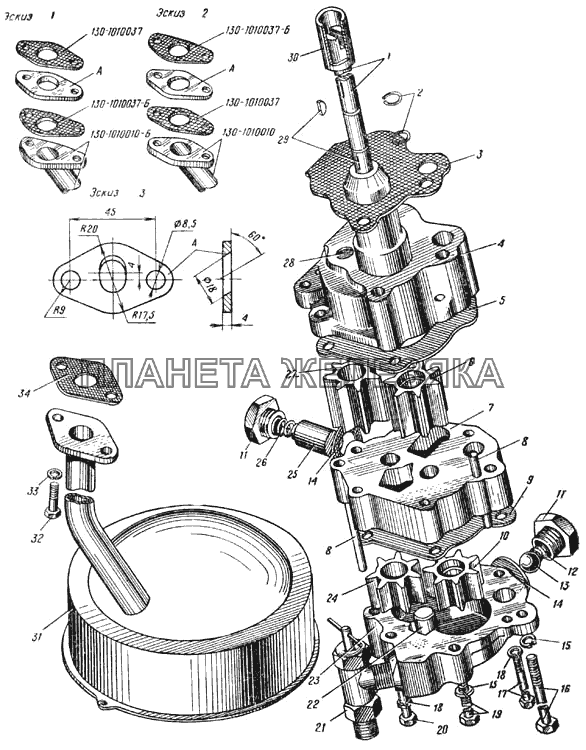

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-1010037 |
Прокладка фланца трубки Подробнее |
|
||
| 130-1010037-Б |
Прокладка фланца трубки Подробнее |
|
||
| 130-1011009 |
Масляный насос с транспортными пробками в сборе (только для запасных частей) Подробнее |
|
||
| 130-1011010-Б |
Масляный насос в сборе Подробнее |
|
||
| 130-1011050-Б2 |
Крышка масляного насоса с редукционным клапаном в сборе Подробнее |
|
||
| 130-1011058-Б |
Пружина редукционного клапана Подробнее |
|
||
| 130-1011090 |
Плунжер редукционного клапана Подробнее |
|
||
| 1 | 130-1011042-Б |
Вал масляного насоса Подробнее |
|
|
| 2 | 120-1011047 |
Кольцо ведущих шестерен масляного насоса пружинное Подробнее |
|
|
| 3 | 130-1011061 |
Прокладка масляного насоса Подробнее |
|
|
| 4 | 130-1011020-Б |
Корпус верхней секции масляного насоса Подробнее |
|
|
| 5 | 130-1011065-Б |
Прокладка крышки масляного насоса Подробнее |
|
|
| 6 | 130-1011045 |
Шестерня верхней секции масляного насоса ведущая Подробнее |
|
|
| 7 | 130-1011052-В |
Крышка масляного насоса Подробнее |
|
|
| 8 | 305443-П8 |
Штифт 8х50 Подробнее |
|
|
| 9 | 130-1011065-Б |
Прокладка крышки масляного насоса Подробнее |
|
|
| 10 | 130-1011049 |
Шестерня нижней секции масляного насоса ведущая Подробнее |
|
|
| 11 | 130-1011062 |
Пробка редукционного и перепускного клапанов Подробнее |
|
|
| 12 | 124-1011058 |
Пружина перепускного клапана Подробнее |
|
|
| 13 | 306200-П |
Шарик 6,5 перепускного клапана масляного фильтра Подробнее |
|
|
| 14 | 307270-П |
Прокладка Подробнее |
|
|
| 15 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 16 | 200332-П |
Болт М10х115 крепления масляного насоса короткий Подробнее |
|
|
| 17 | 200277-П8 |
Болт М8х90 крепления крышки масляного насоса длинный Подробнее |
|
|
| 18 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 19 | 301057-П |
Болт М10х125 крепления масляного насоса длинный Подробнее |
|
|
| 20 | 200273-П8 |
Болт М8х70 крепления крышки масляного насоса короткий Подробнее |
|
|
| 21 | 375-1013175 |
Кран масляного радиатора в сборе Подробнее |
|
|
| 22 | 130-1011027 |
Ось ведомой шестерни нижней секции масляного насоса Подробнее |
|
|
| 23 | 130-1011110 |
Корпус нижней секции масляного насоса Подробнее |
|
|
| 24 | 130-1011037-А |
Шестерня нижней секции масляного насоса ведомая Подробнее |
|
|
| 25 | 150В-1011090 |
Плунжер редукционного клапана Подробнее |
|
|
| 26 | 130-1011058 |
Пружина редукционного клапана Подробнее |
|
|
| 27 | 130-1011032-А |
Шестерня верхней секции масляного насоса ведомая Подробнее |
|
|
| 28 | 130-1011025 |
Ось ведомой шестерни верхней секции масляного насоса Подробнее |
|
|
| 29 | 304905-П |
Шпонка сегментная 3х5 ведущих шестерен масляного насоса Подробнее |
|
|
| 30 | 111-1011043 |
Втулка масляного насоса центрирующая Подробнее |
|
|
| 31 | 375-1010010-Б |
Маслоприемник в сборе Подробнее |
|
|
| 32 | 201456-П8 |
Болт М8х20 Подробнее |
|
|
| 33 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 34 | 130-1010037-Б |
Прокладка фланца трубки Подробнее |
|
