| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201454-П29 |
Болт М8-6gх16 Подробнее |
|
||
| 220084-П29 |
Винт М5-6gх25 Подробнее |
|
||
| 250510-П29 |
Гайка М8-6Н Подробнее |
|
||
| 251084-П29 |
Гайка М5 Подробнее |
|
||
| 252135-П9 |
Шайба пружинная 8 Подробнее |
|
||

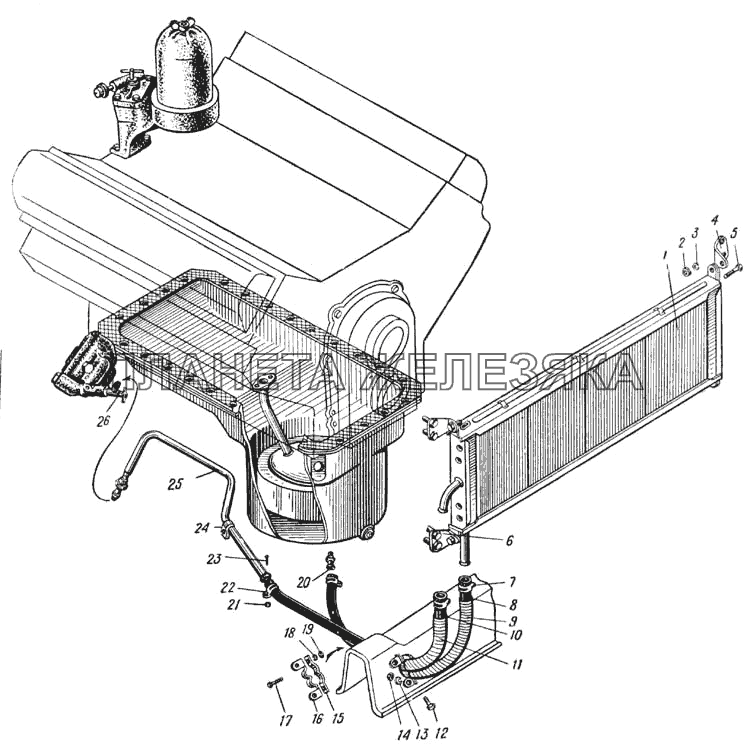

| 1 | 375-1013010-В |
Радиатор масляный в сборе Подробнее |
|
|
| 2 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 3 | 252135-П9 |
Шайба пружинная 8 Подробнее |
|
|
| 4 | 375-1013058 |
Кронштейн масляного радиатора правый Подробнее |
|
|
| 5 | 201454-П29 |
Болт М8-6gх16 Подробнее |
|
|
| 6 | 375-1013043-Б |
Кронштейн масляного радиатора левый Подробнее |
|
|
| 7 | 288003-П29 |
Хомут шланга 22 Подробнее |
|
|
| 8 | 375-1013044 |
Шланг масляного радиатора отводной Подробнее |
|
|
| 9 | 375-1013080 |
Броня отводного шланга масляного радиатора Подробнее |
|
|
| 10 | 375-1013105 |
Шланг масляного радиатора подводной Подробнее |
|
|
| 11 | 375-1013078 |
Броня подводного шланга масляного радиатора Подробнее |
|
|
 |
12 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 13 | 252135-П9 |
Шайба пружинная 8 Подробнее |
|
|
| 14 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 15 | 375-1013084 |
Скоба крепления шлангов масляного радиатора Подробнее |
|
|
| 16 | 375-1013083 |
Кронштейн крепления шлангов масляного радиатора Подробнее |
|
|
| 17 | 220078-П29 |
Винт М5-6gх12 Подробнее |
|
|
| 18 | 252153-П29 |
Шайба пружинная Подробнее |
|
|
| 19 | 251084-П29 |
Гайка М5 Подробнее |
|
|
| 20 | 339508-П29 |
Штуцер водоотводной Подробнее |
|
|
| 21 | 251084-П29 |
Гайка М5 Подробнее |
|
|
| 22 | 288003-П29 |
Хомут шланга 22 Подробнее |
|
|
| 23 | 220084-П29 |
Винт М5-6gх25 Подробнее |
|
|
| 24 | 339098-П29 |
Хомут крепления шланга Подробнее |
|
|
| 25 | 375-1013037-Б2 |
Труба соединительная масляного радиатора в сборе Подробнее |
|
|
| 26 | 375-1013175 |
Кран масляного радиатора в сборе Подробнее |
|
