| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Г12-3701105 |
Втулка корпуса Подробнее |
|
||

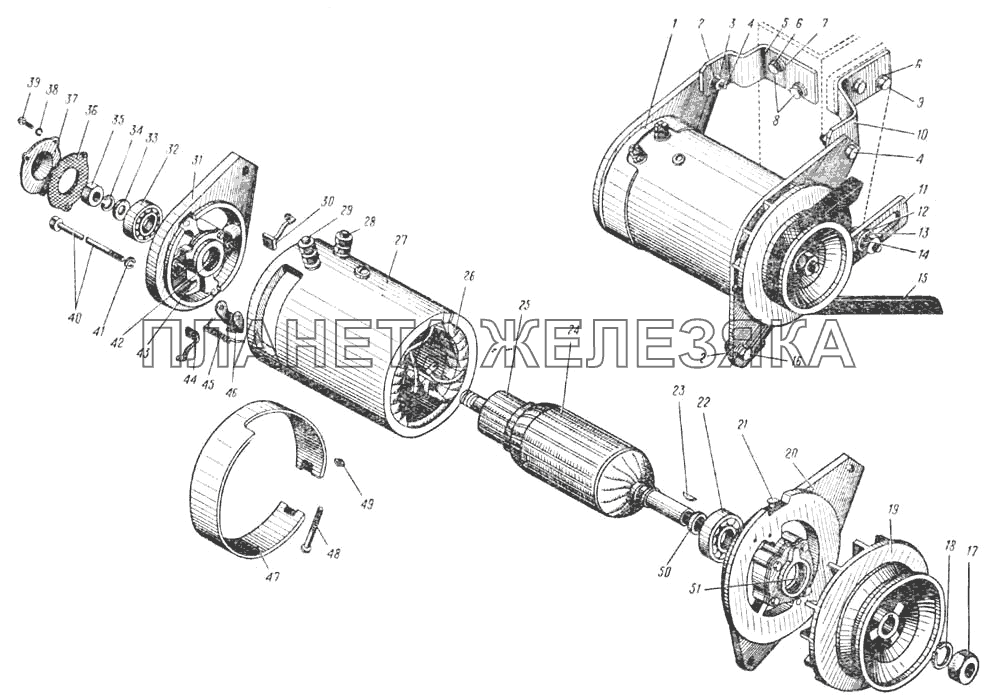

| 1 | 130-3701010 |
Генератор типа Г130 в сборе Подробнее |
|
|
| 2 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 2 | 252135-П8 |
Шайба пружинная 8 Подробнее |
|
|
| 3 | 250510-П8 |
Гайка М8 Подробнее |
|
|
| 4 | 201460-П8 |
Болт М8х30 Подробнее |
|
|
| 5 | 130-3701325 |
Кронштейн крепления генератора задний Подробнее |
|
|
| 6 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 7 | 252006-П8 |
Шайба 10 Подробнее |
|
|
| 8 | 201498-П8 |
Болт М10х28 крепления заднего кронштейна Подробнее |
|
|
| 9 | 201497-П8 |
Болт М10х25 Подробнее |
|
|
| 10 | 130-3701322 |
Кронштейн крепления генератора передний Подробнее |
|
|
 |
11 | 130-3701327 |
Планка генератора Подробнее |
|
| 12 | 252007-П8 |
Шайба 12 Подробнее |
|
|
| 13 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 14 | 250515-П8 |
Гайка М12х1,25 Подробнее |
|
|
| 15 | 130-3407209 |
Ремень привода генератора и вентилятора Подробнее |
|
|
| 16 | 201457-П8 |
Болт М8х20 крепления планки к генератору Подробнее |
|
|
| 17 | МХ-0235 |
Гайка якоря Подробнее |
|
|
| 18 | МХ-0234 |
Шайба пружинная Подробнее |
|
|
| 19 | Г130-3701051 |
Шкив генератора Подробнее |
|
|
| 20 | Г130-3701400 |
Крышка со стороны привода в сборе Подробнее |
|
|
| 21 | 1-ГБФ-1561 |
Масленка в сборе Подробнее |
|
|
 |
22 | 303 |
Подшипник (№ 303 по ГОСТ) со стороны привода в сборе Подробнее |
|
| 23 | Б-16 |
Шпонка шкива Подробнее |
|
|
| 24 | Г130-3701200 |
Якорь генератора в сборе Подробнее |
|
|
| 25 | Г130-3701220 |
Коллектор в сборе Подробнее |
|
|
| 26 | Г130-3701110 |
Катушки генератора в сборе Подробнее |
|
|
| 27 | Г130-3701100 |
Корпус генератора в сборе Подробнее |
|
|
| 28 | Г12-3701190 |
Вывод шунта генератора в сборе Подробнее |
|
|
| 29 | Г130-3701180 |
Вывод якоря генератора в сборе Подробнее |
|
|
| 30 | Г101-3701020 |
Щетка генератора изолированная в сборе Подробнее |
|
|
| 31 | Г130-3701300 |
Крышка генератора со стороны коллектора в сборе Подробнее |
|
|
 |
32 | 202 |
Подшипник (№ 202 по ГОСТ) крышки генератора со стороны коллектора в сборе Подробнее |
|
| 33 | МХ-0825 |
Шайба пружинная Подробнее |
|
|
| 34 | 7Х-4289 |
Шайба пружинная Подробнее |
|
|
| 35 | МХ-0015 |
Гайка якоря Подробнее |
|
|
| 36 | Г12-3701003 |
Прокладка крышки Подробнее |
|
|
| 37 | Г12-3701002 |
Крышка подшипника Подробнее |
|
|
| 38 | Х-1012 |
Шайба пружинная Подробнее |
|
|
| 39 | 8Х-1541 |
Винт крепления крышки Подробнее |
|
|
| 40 | Г12-3701080-Б |
Шпилька стяжная Подробнее |
|
|
| 41 | Х-1482 |
Шайба пружинная Подробнее |
|
|
| 42 | Х5-9268 |
Шайба войлочная Подробнее |
|
|
| 43 | Г130-3701303 |
Щеткодержатель Подробнее |
|
|
| 44 | Г101-3701045 |
Щетка генератора неизолированная в сборе Подробнее |
|
|
| 45 | Г130-3701304 |
Пружина щетки Подробнее |
|
|
| 46 | Г130-3701305 |
Рычаг щетки прижимной Подробнее |
|
|
| 47 | Г130-3701041 |
Лента защитная Подробнее |
|
|
| 48 | МХ-0139 |
Винт ленты стяжной Подробнее |
|
|
| 49 | 8Х-1531 |
Гайка Подробнее |
|
|
| 50 | Г21-3701005 |
Чашка опорная Подробнее |
|
|
| 51 | МХ-0326 |
Шайба войлочная Подробнее |
|
