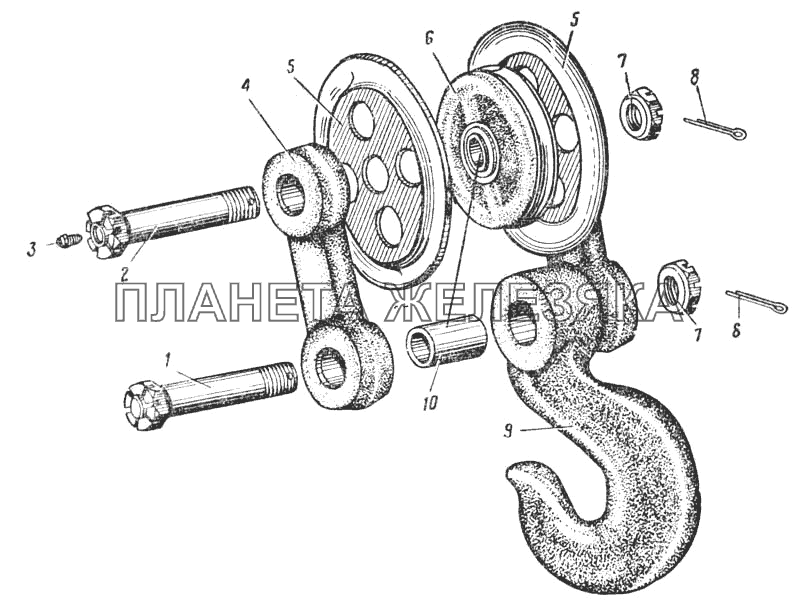

Блок лебедки (Рис. 135) УРАЛ-375| ← Эскиз доработки кронштейна: А - два отверстия М10х1,5 (Рис. 134) | Инструмент (Рис. 123) → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 375-4505010-А |
Блок лебедки с крюком в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | 375-4505042 |
Ось блока нижняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 375-4505038-Б |
Ось блока верхняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
3 | 264020-П29 |
Масленка 1.3 Подробнее
Дополнительная информация:
|
|||||||||||||||
| 4 | 375-4505051 |
Щека блока Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 375-4505033 |
Диск направляющий Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 375-4505015 |
Блок лебедки со втулкой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 335033-П29 |
Гайка М30х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
8 | 258069-П |
Шплинт 5х36 Подробнее
Дополнительная информация:
|
|||||||||||||||
| 9 | 375-4505024-Б |
Крюк блока лебедки Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 375-4505022 |
Втулка осей Подробнее
Дополнительная информация:
|
|
