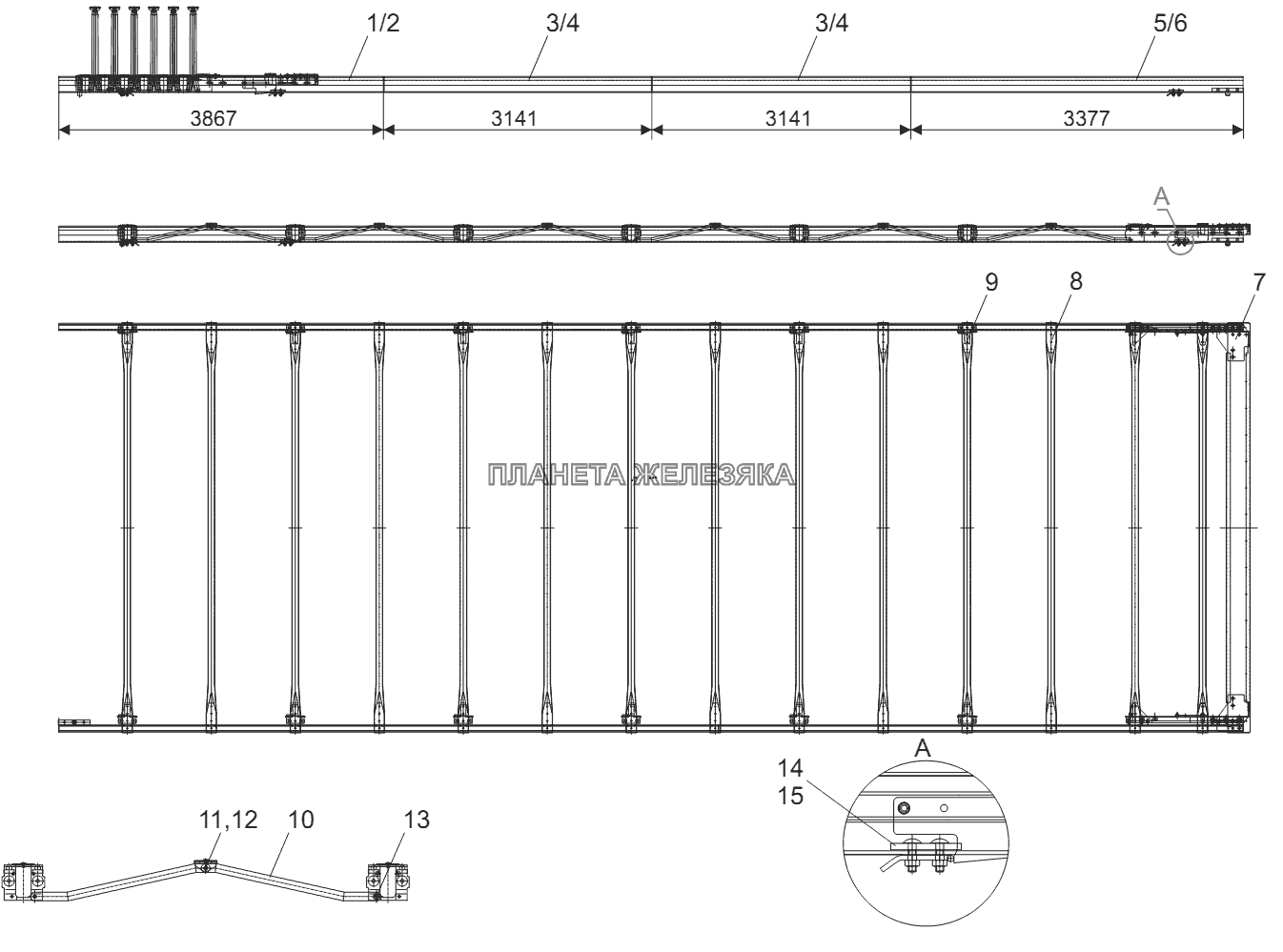

Комплект сдвижной крыши TSE, 13,6м Тонар-9746| ← Борт 97461-5400500 | Установка проёма с дверями 97461-6300100-91 → |
| № | Номер детали | Наименование детали | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | 203-51.210 |
Передний продольный профиль левый 3867мм Подробнее
Дополнительная информация:
|
|
|||||
| 2 | 203-51.220 |
Передний продольный профиль правый 3867мм Подробнее
Дополнительная информация:
|
|
|||||
| 3 | 203-51.430 |
Средний продольный профиль левый 3141мм Подробнее
Дополнительная информация:
|
|
|||||
| 4 | 203-51.440 |
Средний продольный профиль правый 3141мм Подробнее
Дополнительная информация:
|
|
|||||
| 5 | 203-51.460 |
Задний продольный профиль правый 3377 мм Подробнее
Дополнительная информация:
|
|
|||||
| 6 | 203-51.470 |
Задний продольный профиль левый 3377мм Подробнее
Дополнительная информация:
|
|
|||||
| 7 | 307-51.500 |
Задняя каретка Подробнее
Дополнительная информация:
|
|
|||||
| 8 | 300-51.210 |
Поперечина без роликов Подробнее
Дополнительная информация:
|
|
|||||
| 9 | 300-51.110 |
Поперечина с роликами Подробнее
Дополнительная информация:
|
|
|||||
| 10 | 300-51.015 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||
| 11 | 300-51.020 |
Стопорный палец Подробнее
Дополнительная информация:
|
|
|||||
| 12 | 300-51.021 |
Стопор Подробнее
Дополнительная информация:
|
|
|||||
| 13 | 000-06.052 |
Гайка М8 Подробнее
Дополнительная информация:
|
|
|||||
| 14 | 300-51.690 |
Фиксатор правый Подробнее
Дополнительная информация:
|
|
|||||
| 15 | 300-51.680 |
Фиксатор левый Подробнее
Дополнительная информация:
|
|
|||||
| 16 | 300-51.102 |
Профиль L-2675мм. Подробнее
Дополнительная информация:
|
|
|||||
| 17 | 306-52.130 |
Пластина с роликами Подробнее
Дополнительная информация:
|
|
|||||
| 18 | 321-51.100 |
Штанга Подробнее
Дополнительная информация:
|
|
|||||
| 19 | 305-51.511 |
Штапик Подробнее
Дополнительная информация:
|
|
