Схема принципиальная Тонар-952302


← Заднее защитное устройство Схема пневматическая с EBS конфигурации 2S/2M с подъёмной осью →

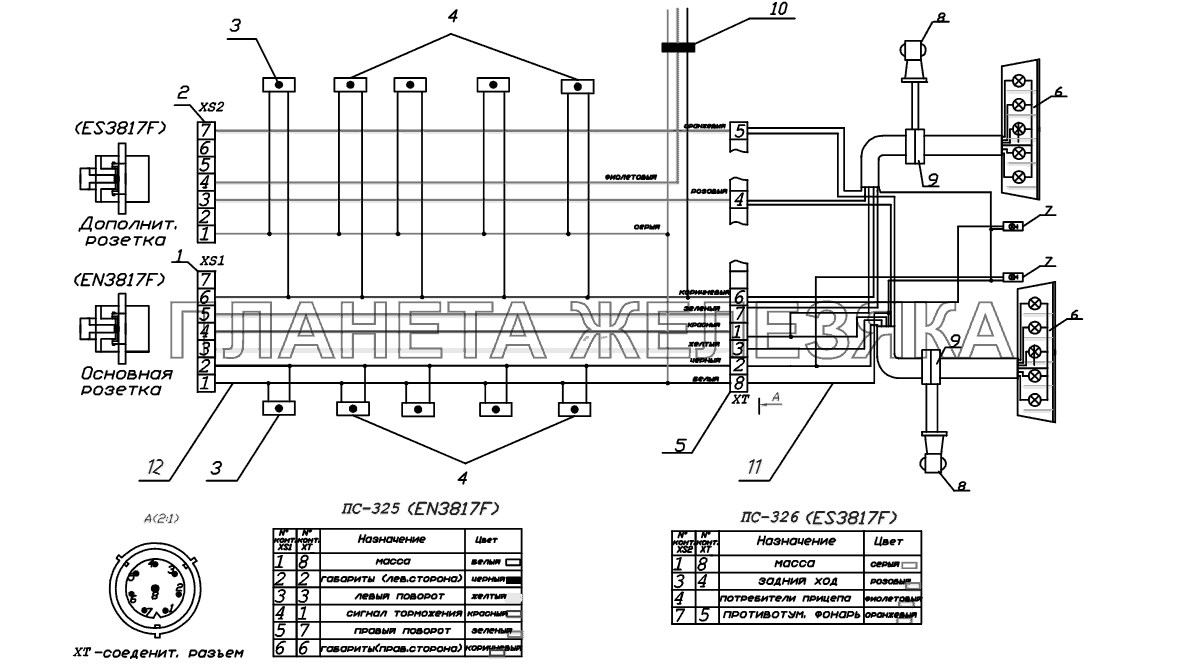

Схема принципиальная Тонар-952302
  Номер детали Наименование детали
1 3421313003 Розетка ПС-325 EN3817F
Подробнее
Дополнительная информация:
Кол-во на "952302-10" 1
Примечание Нет
Группа Управление рулевое
Подгруппа 3421
Порядковый номер детали 313
2 3421313018 Розетка ПС-326 EN3817F
Подробнее
Дополнительная информация:
Кол-во на "952302-10" 1
Примечание Нет
Группа Управление рулевое
Подгруппа 3421
Порядковый номер детали 313
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
3 4573640533 Передний габаритный фонарь ГФ1-15
Подробнее
Дополнительная информация:
Кол-во на "952302-10" 1
Примечание Нет
Группа Лебедка
Подгруппа 4573
Порядковый номер детали 640
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
4 4573640532 Боковой габаритный фонарь ГФ1-25
Подробнее
Дополнительная информация:
Кол-во на "952302-10" 1
Примечание Нет
Группа Лебедка
Подгруппа 4573
Порядковый номер детали 640
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
5 Разъём Разъём соединительный
Подробнее
Дополнительная информация:
Кол-во на "952302-10" 1
6 4573317601 Фонарь задний
Подробнее
Дополнительная информация:
Кол-во на "952302-10" 1
Примечание Нет
Группа Лебедка
Подгруппа 4573
Порядковый номер детали 317
7 4573317707 Фонарь освещения номерного знака
Подробнее
Дополнительная информация:
Кол-во на "952302-10" 1
Примечание Нет
Группа Лебедка
Подгруппа 4573
Порядковый номер детали 317
8 4573641000 Указатель габаритов
Подробнее
Дополнительная информация:
Кол-во на "952302-10" 1
Группа Лебедка
Подгруппа 4573
Порядковый номер детали 641
9 1282000824 Колодка семиконтактная
Подробнее
Дополнительная информация:
Кол-во на "952302-10" 1
Группа Система выпуска газов двигателя
Подгруппа 1282
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
10 Отвод Отвод проводов
Подробнее
Дополнительная информация:
Кол-во на "952302-10" 1
Примечание Нет
11 4524140025 Жгут задних фонарей 9746-3724150
Подробнее
Дополнительная информация:
Кол-во на "952302-10" 1
Примечание Нет
Группа Лебедка
Подгруппа 4524
Порядковый номер детали 140
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
12 4524140035 Жгут сигнализации
Подробнее
Дополнительная информация:
Кол-во на "952302-10" 1
Примечание Нет
Группа Лебедка
Подгруппа 4524
Порядковый номер детали 140
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
