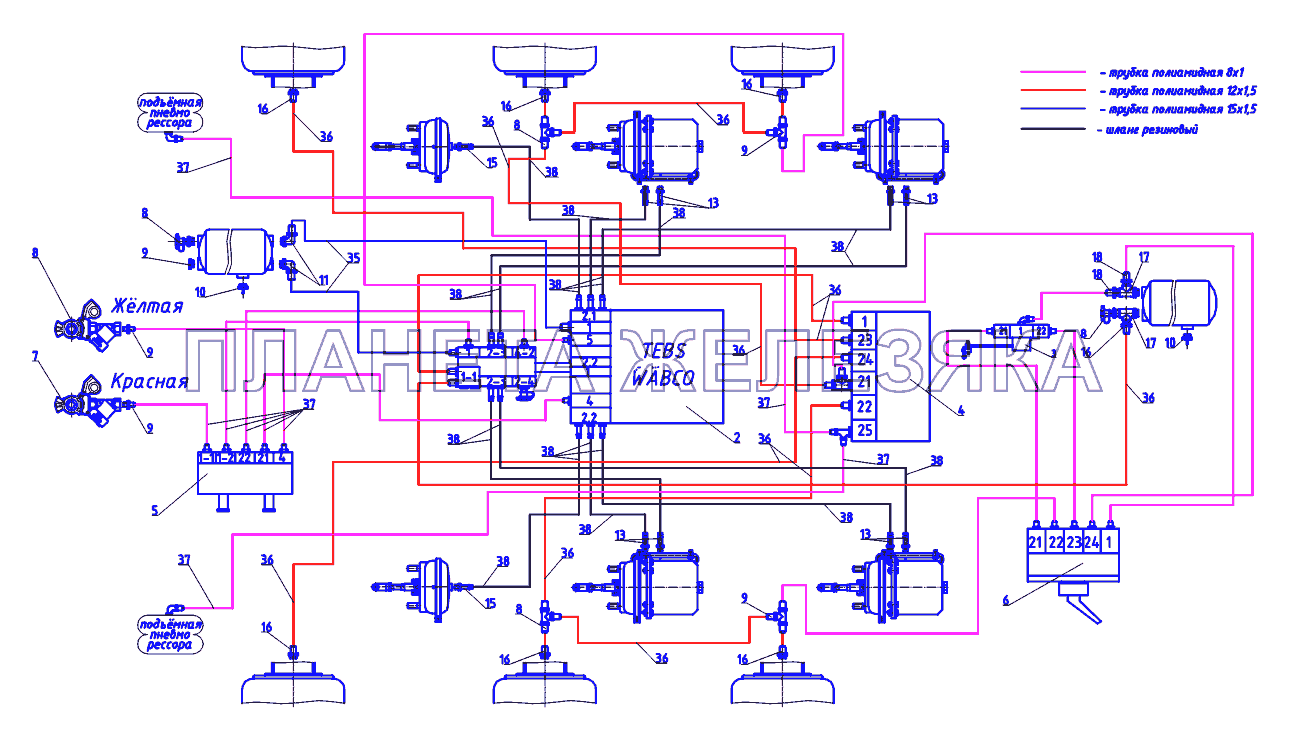

Схема пневматическая WABCO Тонар-9523 (вариант)
| ← Схема принципиальная | Общий вид полуприцепа модели 9523-0000020-10 → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 1284000173 |
Блок EBS-2S/2M 480 102 063 0 Wabco Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 1284000392 |
Кран уровня пола 464 006 102 0 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 1284000272 |
Клапан управления подъёмной осью 463 084 100 0 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 4591191117 |
Клапана растормаживания полуприцепа 971 002 900 0 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 1284000191 |
Кран управления пневмоподвеской 463 032 220 0 с фитингами, WABCO Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 1284000108 |
Головка с фильтром красная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 1284000107 |
Головка с фильтром желтая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 1284000190 |
Фитинг М16х1,5 трубка 8x1 из блока EBS Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 1284000152 |
Клапан контрольного вывода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 1284000167 |
Пробка М22х1,5 №26952212, SIRIT Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 1284000160 |
Клапан слива конденсата Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 1284000168 |
Фитинг-угольник 90 градусов Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 2332900001 |
Тройник 9540 12-12-8 CAMOZZI Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 1284000117 |
Фитинг ёлочка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 1284000157 |
Фитинг прямой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 1284000169 |
Фитинг корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 1284000162 |
Фитинг прямой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 1284002256 |
Фитинг- тройник под трубку М12х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 4598700098 |
Хомут ABA 15-24 C7/W1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 4598036175 |
Хомут-стяжка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 2312523013 |
Стяжка кабельная 5/011234 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 1284000181 |
Кабель питания EBS 449 173 120 0 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 1284000176 |
Кабель датчика АБС 449 723 030 0 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 1284000180 |
Кабель клапана подъемной оси 449 445 050 0 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 2247210011 |
Трубка полиамидная ф15х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 2247210012 |
Трубка полиамидная ф12х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 2247210008 |
Трубка полиамидная ф8х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 1284000120 |
Шланг 828 876 411 6 Wabco Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 2200080078 |
Кольцо защитное 9746-2801128 Подробнее
Дополнительная информация:
|
|
