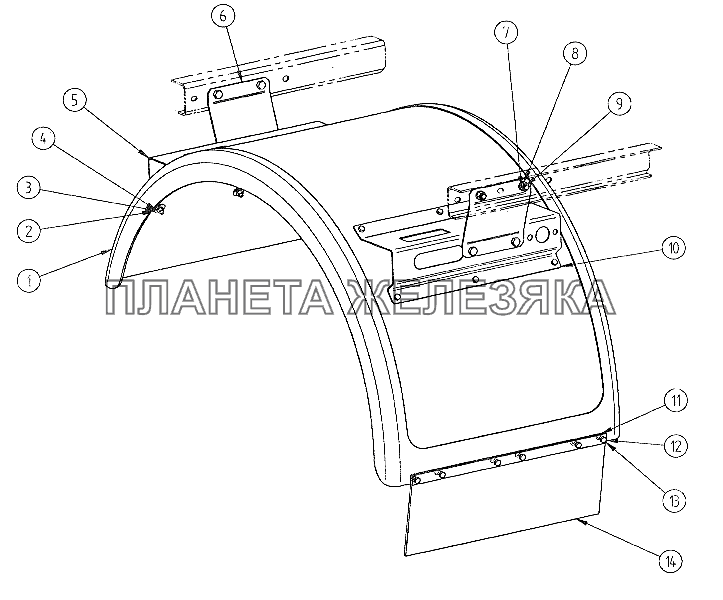

Крыло СЗАП-9327 (2005)| ← Каркас тента | Бак топливный → |
/16.gif "Крыло СЗАП-9327 (2005)")
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 8357-8403266-02 |
Крыло (заготовка К650) Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 1/26462/01 |
Шайба плоская 8х35 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 1/05166/73 |
Шайба пружинная 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 1/61008/11 |
Гайка М8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 8357-8403313-01 |
Кронштейн крыла правый Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 8305-8404324-10 |
Раскос крыла Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 1/61015/11 |
Гайка М12х1,25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 1/05170/70 |
Шайба пружинная 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 1/55403/21 |
Болт М12х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 8357-8403314-01 |
Кронштейн крыла левый Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 1/05196/01 |
Шайба плоская 8х17 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 1/60436/21 |
Болт М8х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 8357-8403282 |
Накладка крыла Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 8357-8403288 |
Фартук крыла Подробнее
Дополнительная информация:
|
|
