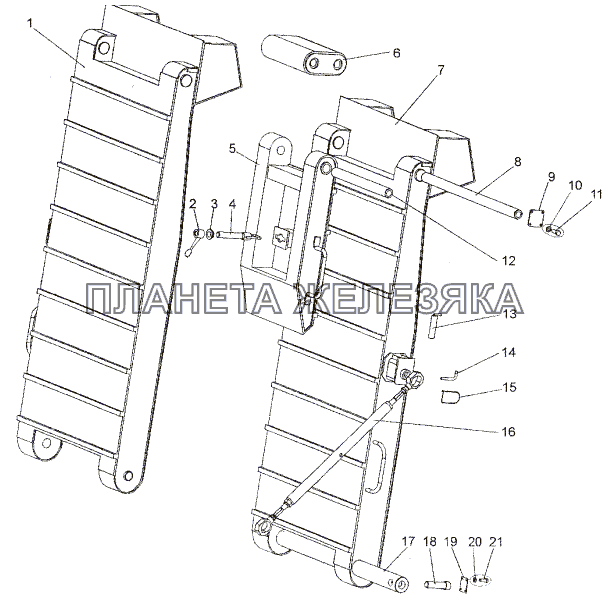

Установка трапов МЗКТ-93782| Установка механизма подъема трапов → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 93782-8523010-20 |
Трап правый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 5247Г-8523146 |
Рукоятка крепления трапа Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 5247Г-8523154 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 93782-8523140 |
Винт крепления трапа Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 93782-8523310 |
Трап малый правый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 93782-8523410 |
Звено соединительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 93782-8523011-20 |
Трап левый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 93782-8523132 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 93782-8523136 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 252136 |
Шайба 10 ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 201497 |
Болт М10-6gх25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 93782-8523138 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 93782-8523180 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 93782-8523160 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 6515-8510094 |
Запор Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 93782-8523200 |
Талреп Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 93782-8523131 |
Ось опорная трапа Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 93782-8523181 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 9101-8523164 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 252135 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 201456 |
Болт М8-6gх20 Подробнее
Дополнительная информация:
|
|
