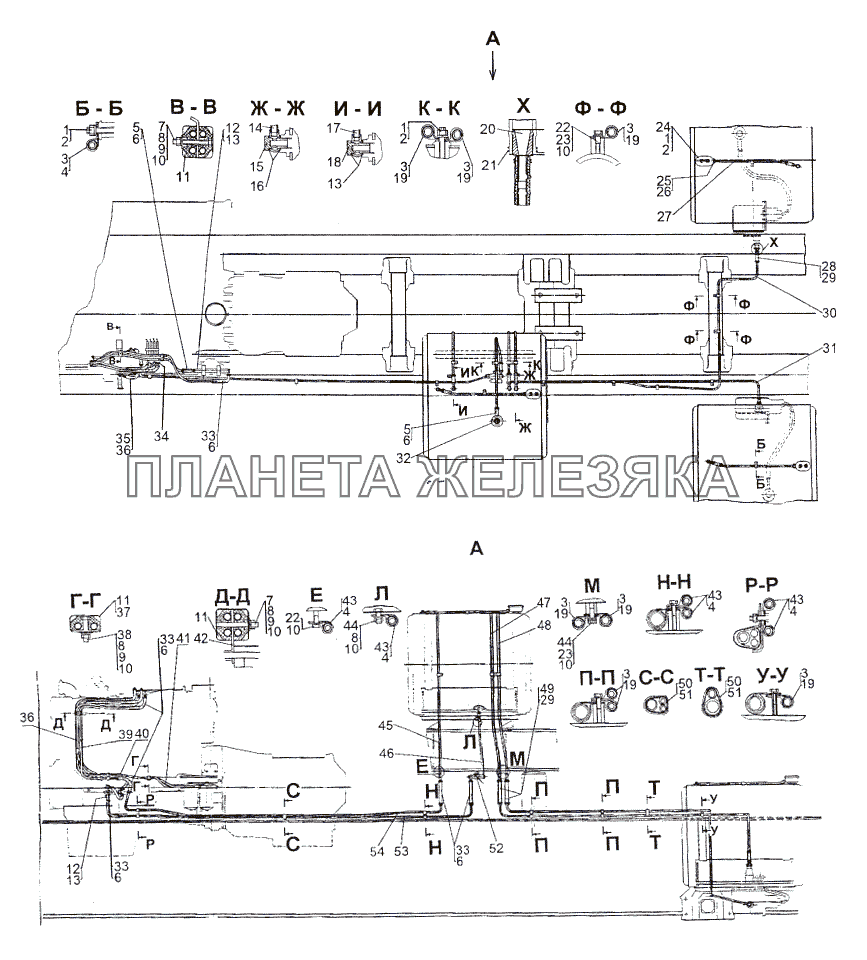

Установка топливопроводов МЗКТ-74296| ← Пробка заливной горловины 543-1018270 | Установка переднего топливного бака → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
1 | 250511 |
Гайка М8х1-6Н Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 2 | 252135 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | 315404 |
Кляммер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | 547A-3724870 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | 535A-1015818 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 6 | 379921 |
Хомут 18 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 7 | 200219 |
Болт М6-6gх50 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | 250508 |
Гайка М6-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 9 | 252037 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | 252134 |
Шайба 6Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 11 | 8950-3506168 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 12 | 6525-1104302 |
Переходник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 13 | 409281 |
Прокладка 14М3 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 14 | 7413-1303124 |
Штуцер поворотный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 15 | 371018 |
Болт 1-1-12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 16 | 409282 |
Прокладка 16М3 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 17 | 7413-1303122 |
Штуцер поворотный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 18 | 371016 |
Болт 1-1-10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | 500-1104542 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 20 | 74296-1104204 |
Наконечник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 21 | 379956 |
Хомут 36 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 22 | 201416 |
Болт М6-6gх12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 23 | 252004 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 24 | 547B-1101702 |
Суфлер топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 25 | 405641 |
Гайка накидная 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 26 | 314802 |
Муфта конусная 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 27 | 7930-1104053 |
Топливопровод L=520 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 28 | 537-1303110 |
Шланг 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 29 | 379929 |
Хомут 22 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 30 | 74296-1104014 |
Топливопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 31 | 74296-1104010 |
Топливопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 32 | 74296-1104430 |
Заборник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 33 | 535A-3506408 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 34 | 6525-1104300 |
Переходник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 35 | 74133-1104574 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 36 | 74296-1104022 |
Топливопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 37 | 79092-5009058 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 38 | 201424 |
Болт М6-6gх30 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 39 | 74296-1104028 |
Топливопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 40 | 74296-1104026 |
Топливопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 41 | 74296-1104024 |
Топливопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 42 | 74296-1104298 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 43 | 315403 |
Кляммер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 44 | 201418 |
Болт М6-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 45 | 74296-1104032 |
Топливопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 46 | 74296-1104018 |
Топливопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 47 | 74296-1104012 |
Топливопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 48 | 74296-1104016 |
Топливопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 49 | 543-1303128 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 50 | 409390 |
Хомут 35.016 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 51 | 543-3506226-A |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 52 | 652712-1104604 |
Кран перепускной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 53 | 74296-1104020 |
Топливопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 54 | 74296-1104030 |
Топливопровод Подробнее
Дополнительная информация:
|
|
