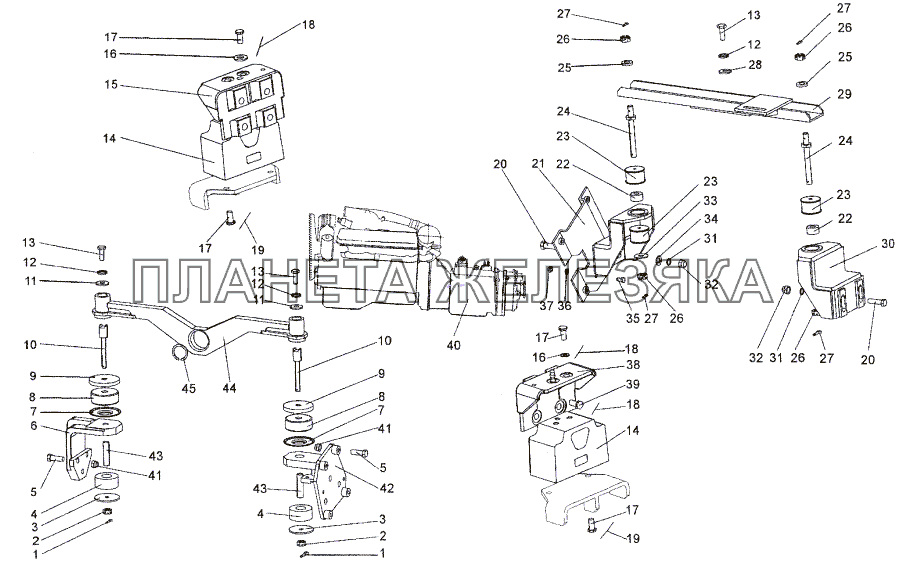

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 258040 |
Шплинт 3,2х25 Подробнее |
|
| 2 | 250870 |
Гайка М14х1,5-5Н6Н Подробнее |
|
|
| 3 | 7413-1001103 |
Пластина задняя Подробнее |
|
|
| 4 | 7413-1001025 |
Амортизатор Подробнее |
|
|
| 5 | 371342 |
Болт М16х1,5-6gх50 Подробнее |
|
|
| 6 | 74171-1001055 |
Кронштейн Подробнее |
|
|
| 7 | 7909-1001066 |
Кожух верхний Подробнее |
|
|
| 8 | 7909-1001025 |
Амортизатор Подробнее |
|
|
| 9 | 69234-1001066 |
Кожух верхний Подробнее |
|
|
| 10 | 69234-1001125 |
Стяжка Подробнее |
|
|
| 11 | 6525-1001036 |
Прокладка Подробнее |
|
|
| 12 | 252138 |
Шайба 14 ОТ Подробнее |
|
|
| 13 | 372205 |
Болт М14х1,5-6gх42 Подробнее |
|
|
 |
14 | 6422-1001034 |
Подушка боковой опоры Подробнее |
|
| 15 | 6422-1001042 |
Опора правая Подробнее |
|
|
| 16 | 252007 |
Шайба 12 Подробнее |
|
|
 |
17 | 206574 |
Болт 3М12-6gx25 Подробнее |
|
| 18 | 258255 |
Шплинт 1,2х225 Подробнее |
|
|
| 19 | 258263 |
Шплинт 1,2x425 Подробнее |
|
|
| 20 | 371345-01 |
Болт М16х1.5-6gx65 Подробнее |
|
|
| 21 | 74171-1158050 |
Кронштейн Подробнее |
|
|
| 22 | 543-1001025 |
Амортизатор передней опоры Подробнее |
|
|
| 23 | 543-1302105 |
Подушка Подробнее |
|
|
| 24 | 692374-1001126 |
Стяжка Подробнее |
|
|
| 25 | 692375-1001036 |
Прокладка Подробнее |
|
|
| 26 | 250871 |
Гайка М16х1,5-5Н6Н Подробнее |
|
|
| 27 | 258053 |
Шплинт 4х25 Подробнее |
|
|
| 28 | 252046-10 |
Шайба 14 Подробнее |
|
|
| 29 | 74171-1001212 |
Поперечина Подробнее |
|
|
| 30 | 74171-1001278 |
Опора Подробнее |
|
|
| 31 | 252139 |
Шайба 16 ОТ Подробнее |
|
|
| 32 | 374635 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 33 | 543-1001036 |
Прокладка Подробнее |
|
|
| 34 | 252017 |
Шайба 16 Подробнее |
|
|
| 35 | 371249 |
Болт М10-6gx50 Подробнее |
|
|
| 36 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 37 | 374374 |
Гайка М10-6Н Подробнее |
|
|
| 38 | 6422-1001043 |
Опора левая Подробнее |
|
|
 |
39 | 206906 |
Болт 3М14-6gх35 Подробнее |
|
| 40 | 7511-1000010 |
Двигатель ЯМ3-7511.10 Подробнее |
|
|
| 41 | 374634 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 42 | 74171-3401106 |
Кронштейн Подробнее |
|
|
| 43 | 69234-1001068 |
Втулка Подробнее |
|
|
| 44 | 69234-1001012 |
Балка передней опоры двигателя Подробнее |
|
|
| 45 | 400416 |
Кольцо 1А50 Подробнее |
|
