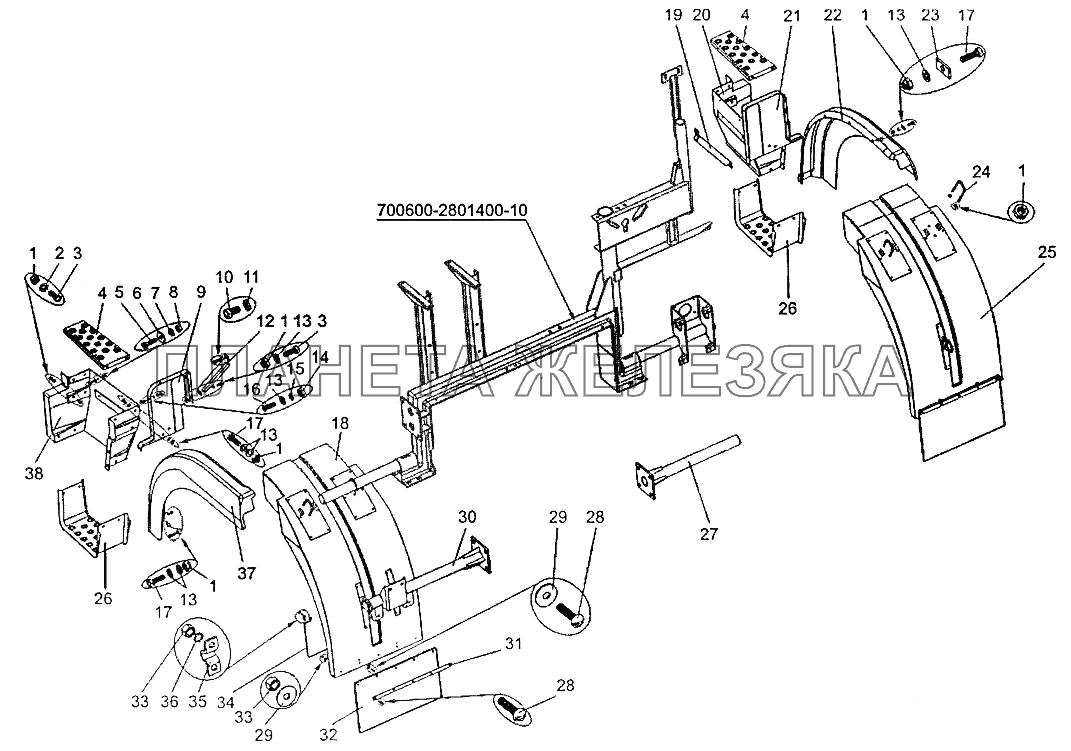

Установка подножек МЗКТ-700600-011| ← Установка крыльев | Установка термошумоизоляции оперения → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 700600-2801400-10 |
Поперечина Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 374235 |
Гайка М8-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 252038 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 201456 |
Болт М8-6gх20 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
4 | 6422-8405024 |
Подножка верхняя Подробнее
Дополнительная информация:
|
|||||||||||||
| 5 | 201420 |
Болт М6-6gх20 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 252037 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 252004 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 407807-01 |
Гайка М6-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 700600-8405087 |
Панель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 201493 |
Болт М10-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 252136 |
Шайба 10 ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 700600-8405057 |
Раскос Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 252005 |
Шайба 8 Подробнее
Дополнительная информация:
|
||||||||||||||
| 14 | 250510 |
Гайка М8х1-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 252135 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 221663 |
Винт М8-6gх18 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 231663 |
Винт2М8-6gx18 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 201458 |
Болт М8-6gх25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 700600-8403029 |
Брызговик крыла Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 6923-8405058 |
Раскос Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 69237-8405470 |
Панель правая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 6923-8405086 |
Панель правая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 700600-8403012 |
Крыло Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 69237-8403036 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 692372-8404926 |
Хомут 51 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 700600-8403028 |
Брызговик крыла Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
26 | 6422-8405016 |
Подножка нижняя Подробнее
Дополнительная информация:
|
|||||||||||||
| 27 | 700600-8404222-10 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 220082 |
Винт М5-6gх20 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 252036 |
Шайба 5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 700600-8404205 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 65251-8404318 |
Накладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 65251-8404118 |
Брызговик Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 250464 |
Гайка М5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 69237-8404932 |
Держатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 93782-3731128 |
Петля Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 252133 |
Шайба 5Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 700600-8403013 |
Крыло Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 69237-8405471 |
Панель левая Подробнее
Дополнительная информация:
|
|
