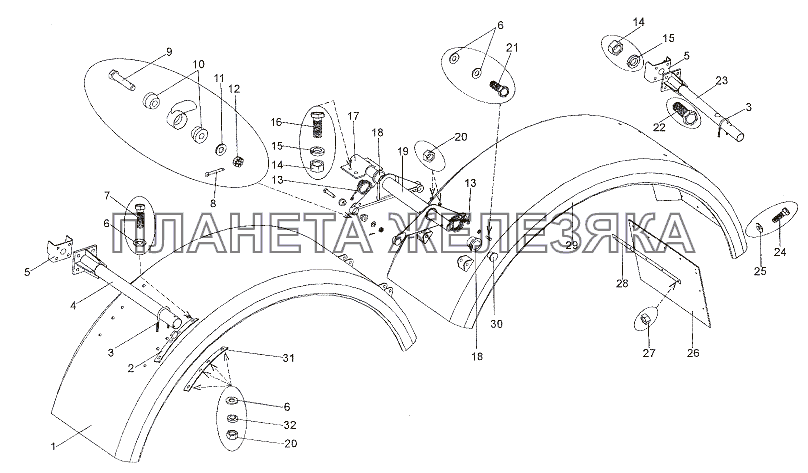

Установка задних крыльев МЗКТ-6527| ← Установка трапа | Установка задних крыльев → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 652511-8404012 |
Крыло Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 1 | 652511-8404012-01 |
Крыло Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 2 | 692372-8404936 |
Накладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | 692372-8404926 |
Хомут 51 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | 6527-8404123 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | 65272-8404510 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 6 | 252005 |
Шайба 8 Подробнее
Дополнительная информация:
|
||||||||||||||||||||
| 7 | 201460 |
Болт М8-6gх30 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
8 | 258040 |
Шплинт 3,2х25 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 9 | 205156 |
Болт 2М12х1,25-6gх65 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | 6422-1109184 |
Элемент упругий Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 11 | 252007 |
Шайба 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 12 | 250977 |
Гайка М12х1,25-5Н6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 13 | 64229-8511285 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 14 | 250559 |
Гайка М14х1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 15 | 252138 |
Шайба 14 ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 16 | 372212 |
Болт М14х1,5-6gх35 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 17 | 80161-8404304 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 18 | 64229-8511292 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | 69237-8511050 |
Кронштейн средний Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 20 | 250510 |
Гайка М8х1-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 21 | 201458 |
Болт М8-6gх25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 22 | 201616 |
Болт М14х1,5-6hх45 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 23 | 7401-8404123 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 24 | 201422 |
Болт М6-6gх25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 25 | 252037 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 26 | 65251-8404118 |
Брызговик Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 27 | 250508 |
Гайка М6-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 28 | 65251-8404318 |
Накладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 29 | 652511-8404013 |
Крыло Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 29 | 652511-8404013-01 |
Крыло Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 30 | 64227-8511189 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 31 | 692372-8404938 |
Накладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 32 | 252135 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
