| ← Установка задних крыльев (крылья из стеклопластика) | Установка подножек → |

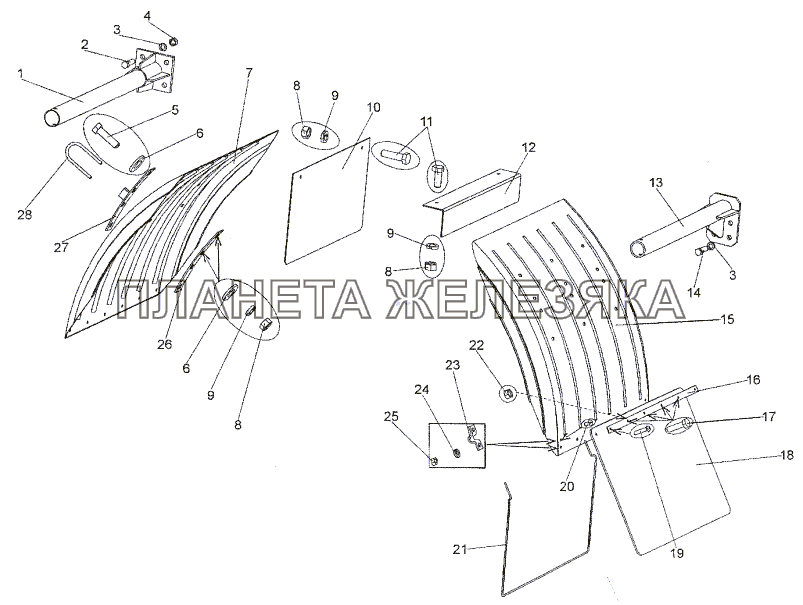

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6527-8404123 |
Кронштейн Подробнее |
|
|
| 2 | 201616 |
Болт М14х1,5-6hх45 Подробнее |
|
|
| 3 | 252138 |
Шайба 14 ОТ Подробнее |
|
|
| 4 | 250559 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 5 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
 |
6 | 252005 |
Шайба 8 Подробнее |
|
| 7 | 515Б-8511016 |
Брызговик Подробнее |
|
|
| 8 | 250510 |
Гайка М8х1-6Н Подробнее |
|
|
| 9 | 252135 |
Шайба 8Т Подробнее |
|
|
| 10 | 652511-8511026 |
Брызговик Подробнее |
|
|
| 11 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 12 | 652511-8511036 |
Кронштейн Подробнее |
|
|
| 13 | 652511-8404123 |
Кронштейн Подробнее |
|
|
| 14 | 372212 |
Болт М14х1,5-6gх35 Подробнее |
|
|
| 15 | 74295-8414232 |
Брызговик Подробнее |
|
|
| 16 | 8006-8403040 |
Накладка Подробнее |
|
|
| 17 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
 |
18 | 93866-8511111 |
Брызговик нижний Подробнее |
|
| 19 | 220082 |
Винт М5-6gх20 Подробнее |
|
|
| 20 | 220077 |
Винт М5-6gх10 Подробнее |
|
|
| 21 | 74295-8414292 |
Держатель Подробнее |
|
|
| 22 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 23 | 93782-3731128 |
Петля Подробнее |
|
|
| 24 | 252133 |
Шайба 5Т Подробнее |
|
|
| 25 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 26 | 74295-8414226 |
Накладка Подробнее |
|
|
| 27 | 652511-8404936 |
Накладка Подробнее |
|
|
| 28 | 692372-8404926 |
Хомут 51 Подробнее |
|
