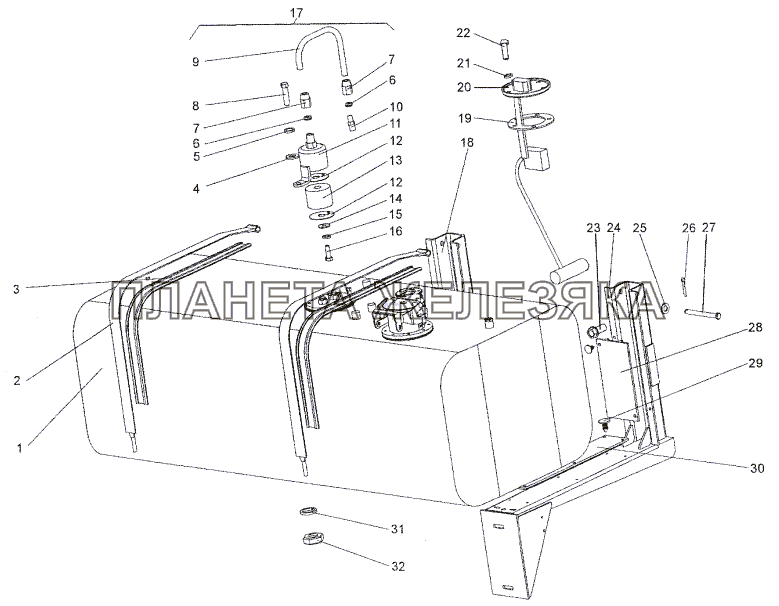

Установка топливного бака МЗКТ-652511| ← Установка топливопроводов | Бак топливный 652511-1001010 → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 652511-1101010 |
Бак топливный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 2 | 8007-1146100 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | 5428-1101114 |
Прокладка хомута Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | 252005 |
Шайба 8 Подробнее
Дополнительная информация:
|
||||||||||||||||||||
| 5 | 252135 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 6 | 379275 |
Муфта конусная 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 7 | 379225 |
Гайка накидная 2В8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | 201452 |
Болт М8-6gх12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 9 | 6923-1101325 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | 379049 |
Ниппель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 11 | 543B-1101704 |
Корпус суфлера Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 12 | 543В-1101710 |
Решетка суфлера Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 13 | 543-1018323-Б |
Фильтрующий элемент Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 14 | 252037 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 15 | 252134 |
Шайба 6Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 16 | 201420 |
Болт М6-6gх20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 17 | 543B-1101702 |
Суфлер топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 18 | 652511-1146040 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | 543-3806026 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 20 | 543M-3827010-01 |
Датчик уровня топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 21 | 220077 |
Винт М5-6gх10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 22 | 375370 |
Шайба 5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 23 | 407345-01 |
Болт М20х1,5-6gx45 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 24 | 652511-1146041 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 25 | 252007 |
Шайба 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 26 | 258053 |
Шплинт 4х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
27 | 260099 |
Палец 12х80 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 28 | 8007-1146049 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 29 | 212-8402036 |
Буфер капота Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 30 | 6923-1146051 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 31 | 252137 |
Шайба 12 ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 32 | 250515 |
Гайка М12х1,25-6Н Подробнее
Дополнительная информация:
|
|
