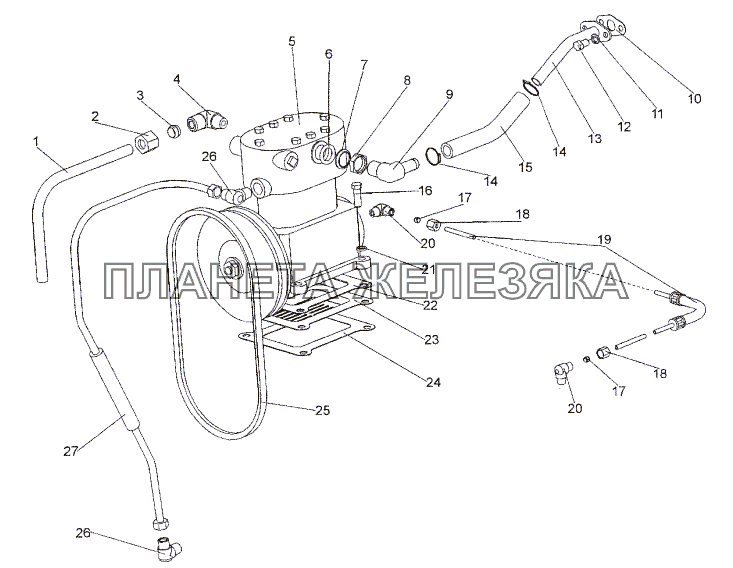

Установка компрессора МЗКТ-652511| ← Трубопроводы и шланги блока клапанов и насосов | Установка ресиверов и аппаратов → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 652511-3506048 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 405674 |
Гайка накидная 1-15 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 379276 |
Муфта конусная 15 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
4 | 379652 |
Угольник Подробнее
Дополнительная информация:
|
|||||||||||||||
| 5 | 161-3509012-20 |
Компрессор Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
5 | 5336-3509012-10 |
Компрессор Подробнее
Дополнительная информация:
|
|||||||||||||||
| 6 | 0000-3515733 |
Кольцо 020-025-30-2-2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 376145 |
Шайба 22 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 374939 |
Гайка М22х1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
9 | 402930 |
Угольник Подробнее
Дополнительная информация:
|
|||||||||||||||
| 10 | 5336-3509238 |
Прокладка патрубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 252135 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 201454 |
Болт М8-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 6923-3509230 |
Патрубок Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 379936 |
Хомут 26 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 7911-8101271 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 370906 |
Болт М10-6gх30 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 379277 |
Муфта конусная 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 401120 |
Гайка накидная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 65151-3509260 |
Трубка маслоподводящая компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
20 | 379737 |
Угольник Подробнее
Дополнительная информация:
|
|||||||||||||||
| 21 | 252136 |
Шайба 10 ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
22 | 236-1002284 |
Прокладка крышки Подробнее
Дополнительная информация:
|
|||||||||||||||
| 23 | 500-3509105 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 130-3509103-Б |
Прокладка крышки Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 238НБ-1307170 |
Ремень привода компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 379051 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 5336-3509278 |
Трубка со шлангом Подробнее
Дополнительная информация:
|
|
