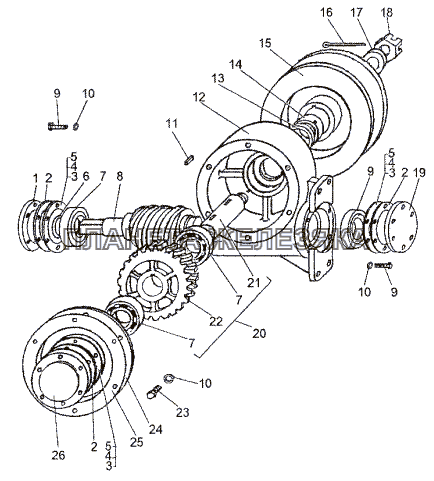

Редуктор 5247Б-3925220-А2 МЗКТ-652511| ← Установка подъемника запасного колеса | Установка инструментального ящика → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 5247Б-3925240-Б |
Крышка сальника Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 5247Б-3925248 |
Прокладка уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 5247Б-3925245 |
Прокладка крышки регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 5247Б-3925246 |
Прокладка крышки Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 5247Б-3925247 |
Прокладка крышки Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 0000-2907856 |
Кольцо Н1-32х25-2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 0000-3925272 |
Подшипник 7205К1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 5247Б-3925232 |
Червяк редуктора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 201458 |
Болт М8-6gх25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 252135 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 378145 |
Шпонка 2х8х7х36 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 5247Б-3925226 |
Корпус редуктора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 0000-1709749 |
Кольцо 030-036-36-2-2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 5247Б-3925238 |
Втулка распорная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 5247-3925268-Б |
Барабан редуктора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 258053 |
Шплинт 4х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 252017 |
Шайба 16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 311602 |
Гайка М16х1,5-5Н6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 5247Б-3925242 |
Крышка подшипника червяка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 5247Б-3925228-Б |
Червячное колесо редуктора с валом Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 5247Б-3925231-Б |
Вал червячного колеса Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 5247Б-3925230-Б |
Червяк Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 201456 |
Болт М8-6gх20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 5247Б-3925237 |
Прокладка большой крышки Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 5247Б-3925236-Б |
Крышка редуктора большая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 5247Б-3925250 |
Крышка редуктора Подробнее
Дополнительная информация:
|
|
