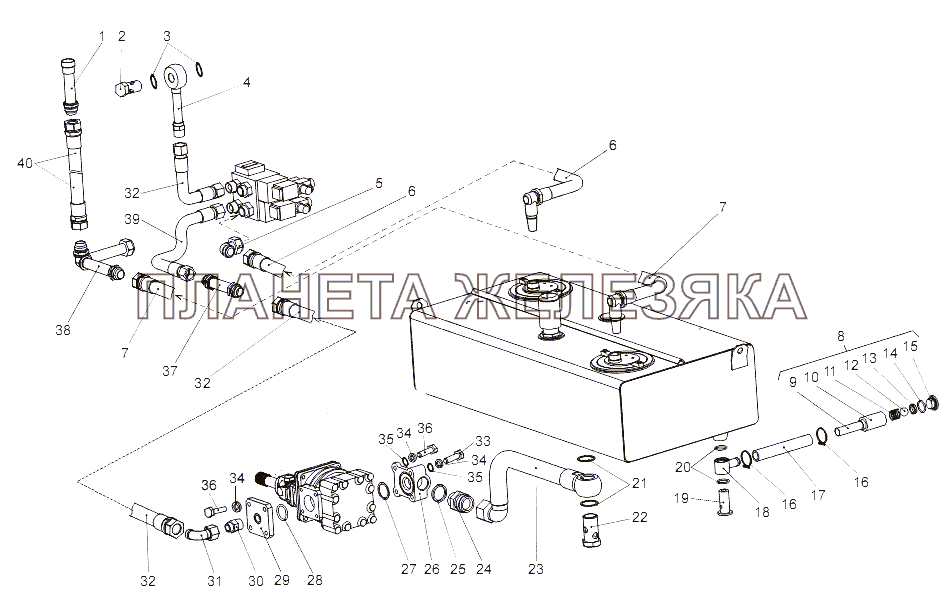

Установка трубопроводов МЗКТ-65151 "Волат"
| ← Установка козырька | Установка трубопроводов системы управления → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 6515-8609170 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 2 | 371046 |
Болт М27х2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | 376193 |
Шайба 27 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | 6515-8609200 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | 543А-1719164 |
Патрубок Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 6 | 65158-8609390 |
Шланг ф25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 7 | 74131-3408011 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | 6515-8609150 |
Труба с клапаном Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 9 | 6515-8609152 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | 7930-1918062 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 11 | 543-1718366 |
Пружина сливного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 12 | 0000-3410201 |
Шарик 26,988-100 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 13 | 543-1718370 |
Седло сливного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 14 | 0000-3515839 |
Кольцо У-35х30-2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 15 | 547В-1101348-01 |
Пробка сливная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 16 | 64229-1303650 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 17 | 6515-8609066 |
Рукав Ф25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 18 | 7930-1918050 |
Соединитель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | 7930-1918065 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 20 | 0000-3515839 |
Кольцо У-35х30-2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 21 | 376355-01 |
Шайба 45 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 22 | 6515-8609129 |
Соединитель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 23 | 6515-8609025-10 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 24 | 543-1719522 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 25 | 543-1719012 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 26 | 6515-8609070 |
Патрубок Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 27 | 0000-3514783 |
Кольцо 070-076-36-2-2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 28 | 0000-2409772 |
Кольцо 050-060-58-2-2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 29 | 6515-8609064 |
Фланец Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 30 | 7413-1922057 |
Соединитель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 31 | 79221-1922050 |
Соединитель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 32 | 6515-8609380 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 33 | 200372 |
Болт М12-6hх65 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 34 | 252137 |
Шайба 12 ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 35 | 375828 |
Шайба 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 36 | 201540 |
Болт М12-6gх30 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 37 | 65158-8609160 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 38 | 6515-8609130 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 39 | 6515-8609381 |
Шланг 20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 40 | 65158-8609380 |
Шланг Подробнее
Дополнительная информация:
|
|
