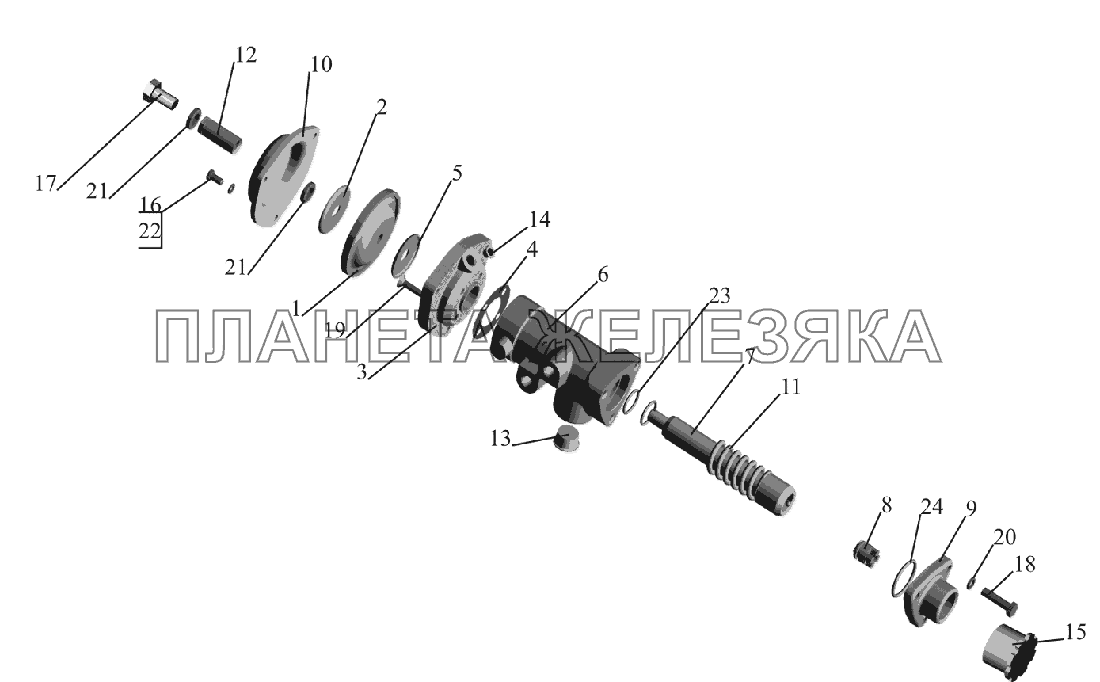

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 503-8606117-01 |
Диафрагма Подробнее |
|
| 2 | 516Б-3013122 |
Шайба Подробнее |
|
|
| 3 | 503-8606112-B |
Корпус Подробнее |
|
|
| 4 | 503-8606121-Б |
Прокладка Подробнее |
|
|
| 5 | 503-8606131-А |
Шайба Подробнее |
|
|
| 6 | 5549-8607016 |
Корпус Подробнее |
|
|
| 7 | 64228-8607020 |
Клапан Подробнее |
|
|
| 8 | 5549-8607022 |
Седло клапана Подробнее |
|
|
| 9 | 5516-8607026 |
Крышка Подробнее |
|
|
| 10 | 503-8607028-B |
Крышка Подробнее |
|
|
| 11 | 504Б-8607036-Б |
Пружина клапана Подробнее |
|
|
| 12 | 503-8607056-B |
Муфта Подробнее |
|
|
| 13 | 5549-8607244 |
Пробка Подробнее |
|
|
| 14 | 5549-8607245 |
Пробка Подробнее |
|
|
| 15 | 5549-8607247 |
Пробка Подробнее |
|
|
| 16 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 17 | 371708 |
Болт М12х1.25-6gx20 Подробнее |
|
|
| 18 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 19 | 231604 |
Винт 2М6-6gх14 Подробнее |
|
|
| 20 | 252135 |
Шайба 8Т Подробнее |
|
|
| 21 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 22 | 252154 |
Шайба 6Л Подробнее |
|
|
| 23 | 022-028-36-2-3 |
Кольцо Подробнее |
|
|
| 24 | 030-038-46-2-3 |
Кольцо Подробнее |
|
