| ← Установка топливопроводов 651669-1104002-010 | Установка системы охлаждения 651669-1300005 → |

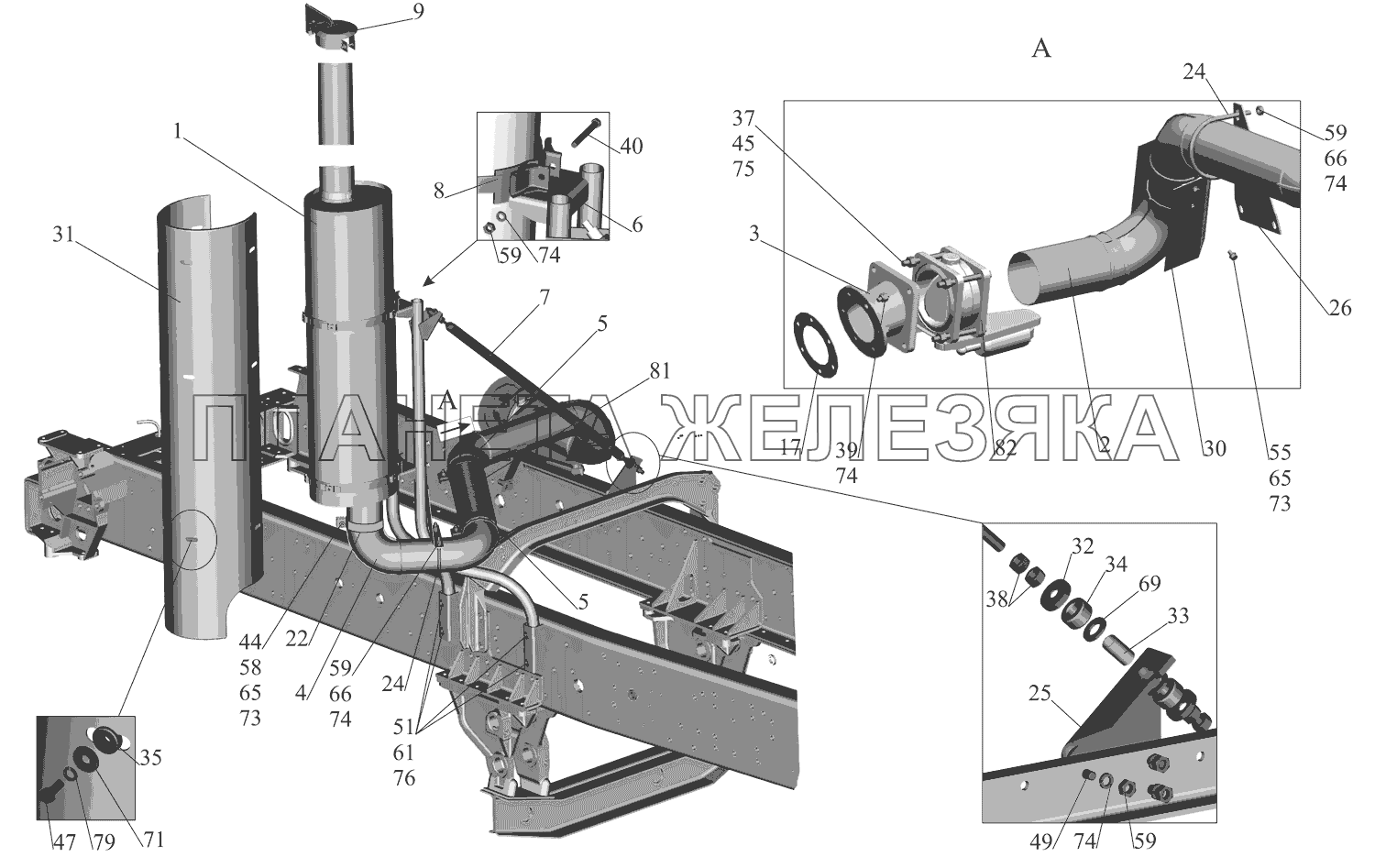

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 650108-1201010 |
Глушитель Подробнее |
|
|
| 2 | 651669-1203009 |
Труба приемная Подробнее |
|
|
| 3 | 651669-1203032 |
Труба приемная Подробнее |
|
|
| 4 | 651669-1203033 |
Труба приемная Подробнее |
|
|
 |
5 | 534005-1203050 |
Хомут Подробнее |
|
| 6 | 6516А8-1203060-010 |
Стойка Подробнее |
|
|
| 7 | 544022-1203082 |
Растяжка Подробнее |
|
|
 |
8 | 543265-1203118 |
Хомут Подробнее |
|
 |
9 | 642290-1203148 |
Крышка Подробнее |
|
 |
17 | 64226-1203020 |
Прокладка Подробнее |
|
 |
22 | 64226-1203046 |
Хомут Подробнее |
|
| 24 | 544022-1203083 |
Стремянка Подробнее |
|
|
| 25 | 650108-1203092 |
Кронштейн Подробнее |
|
|
| 26 | 651669-1203096 |
Кронштейн Подробнее |
|
|
| 30 | 651669-1204020 |
Экран Подробнее |
|
|
| 31 | 544010-1204022 |
Ограждение Подробнее |
|
|
| 32 | 5335-1302063 |
Чашка малая Подробнее |
|
|
| 33 | 500-1302138 |
Втулка распорная Подробнее |
|
|
| 34 | 500-1302139 |
Подушка малая Подробнее |
|
|
| 35 | 500-5001138-Б |
Втулка Подробнее |
|
|
| 37 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 38 | 250515 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 39 | 250536 |
Гайка М10-6Н Подробнее |
|
|
| 40 | 370867 |
Болт М10-6gх90 Подробнее |
|
|
| 44 | 200263 |
Болт М8-6gх35 Подробнее |
|
|
 |
45 | 200383 |
Болт М12-6gх120 Подробнее |
|
| 47 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 49 | 201501 |
Болт М10-6gх35 Подробнее |
|
|
| 51 | 201600 |
Болт М14-6gх85 Подробнее |
|
|
| 55 | 206496 |
Болт 3М8-6gх16 Подробнее |
|
|
| 58 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 59 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 61 | 250559 |
Гайка М14х1,5-6Н Подробнее |
|
|
 |
65 | 252005 |
Шайба 8 Подробнее |
|
| 66 | 252006 |
Шайба 10 Подробнее |
|
|
| 66 | А.10.04.019 | Шайба А.10.04.019 |
|
|
| 69 | 252017 |
Шайба 16 Подробнее |
|
|
| 71 | 252038 |
Шайба 8 Подробнее |
|
|
| 73 | 252135 |
Шайба 8Т Подробнее |
|
|
| 74 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 75 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 76 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 79 | 252155 |
Шайба 8Л Подробнее |
|
|
| 81 | 81.15210-0054 |
Металлорукав Подробнее |
|
|
| 82 | 81.15600-6103 |
Моторный тормоз Подробнее |
|
