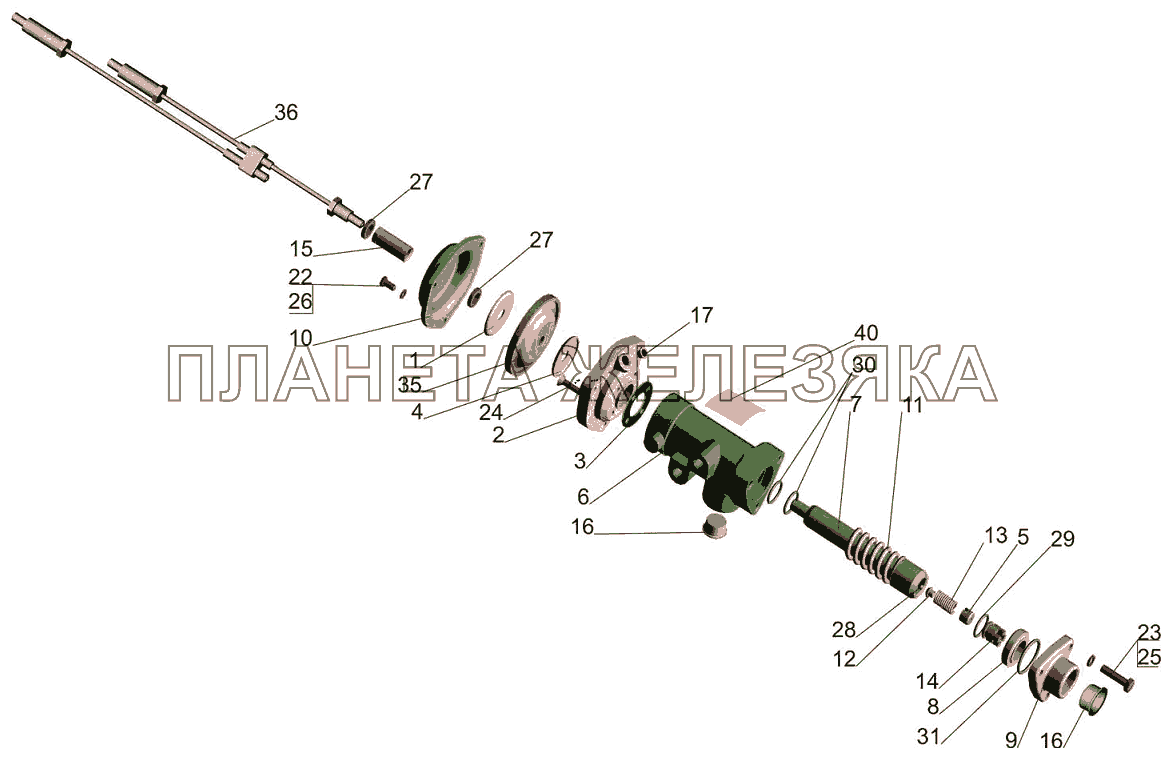

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 516Б-3013122 |
Шайба Подробнее |
|
|
| 2 | 503-8606112-В |
Корпус Подробнее |
|
|
| 3 | 503-8606121-Б |
Прокладка Подробнее |
|
|
| 4 | 503-8606131-А |
Шайба Подробнее |
|
|
| 5 | 504Б-8607014-Б |
Пробка Подробнее |
|
|
| 6 | 5549-8607016 |
Корпус Подробнее |
|
|
| 7 | 5549-8607020 |
Клапан Подробнее |
|
|
| 8 | 5549-8607022 |
Седло клапана Подробнее |
|
|
| 9 | 5516-8607026 |
Крышка Подробнее |
|
|
| 10 | 503-8607028В |
Крышка Подробнее |
|
|
| 11 | 504Б-8607036-Б |
Пружина клапана Подробнее |
|
|
| 12 | 504Б-8607039-Б |
Опора шарика Подробнее |
|
|
| 13 | 504Б-8607040-12 |
Пружина редукционного клапана Подробнее |
|
|
| 14 | 5549-8607047 |
Золотник Подробнее |
|
|
| 15 | 503-8607056-В |
Муфта троса Подробнее |
|
|
| 16 | 5549-8607244 |
Пробка Подробнее |
|
|
| 17 | 5549-8607245 |
Пробка Подробнее |
|
|
| 22 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 23 | 370825 |
Болт М8-6gх25 Подробнее |
|
|
| 24 | 231604 |
Винт 2М6-6gх14 Подробнее |
|
|
| 25 | 252135 |
Шайба 8Т Подробнее |
|
|
| 26 | 252154 |
Шайба 6Л Подробнее |
|
|
| 27 | 252157 |
Шайба 124 Подробнее |
|
|
| 28 | 5,556-100 |
Шарик 5,556-100 Подробнее |
|
|
| 29 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
| 30 | 022-028-36-2-3 |
Кольцо Подробнее |
|
|
| 31 | 030-038-46-2-3 |
Кольцо Подробнее |
|
|
 |
35 | 503-8606117-01 |
Диафрагма Подробнее |
|
| 36 | 555102-8607100 |
Трос Подробнее |
|
|
| 40 | 533710-11 |
Таблица Подробнее |
|
