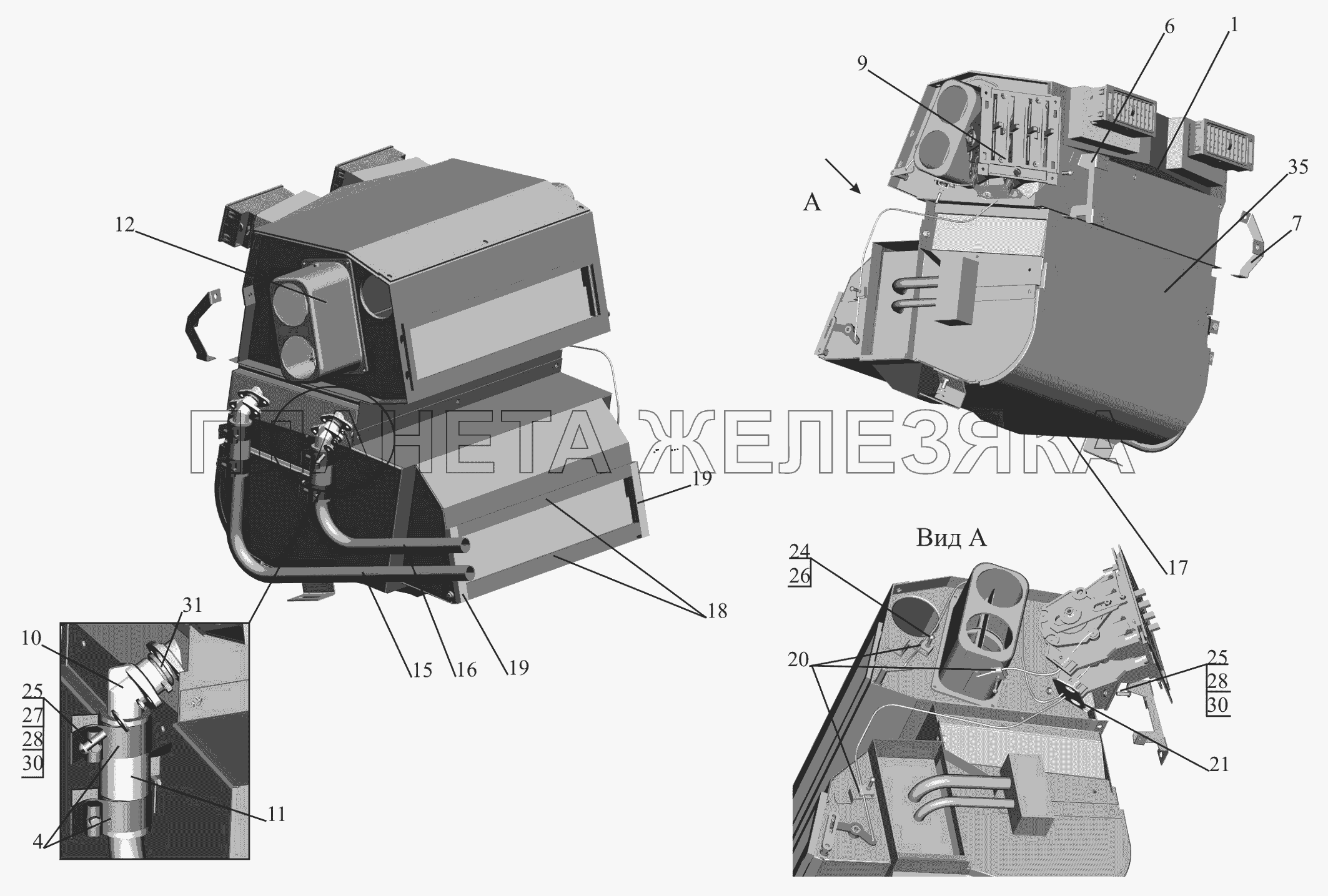

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6430-8101240-010 |
Крышка Подробнее |
|
|
| 4 | 6430-8101476 |
Хомут Подробнее |
|
|
| 6 | 544008-8101550 |
Кронштейн Подробнее |
|
|
| 7 | 544008-8101552 |
Кронштейн Подробнее |
|
|
| 9 | 544008-8109011 |
Пульт управления Подробнее |
|
|
| 10 | 650136-8101499 |
Фланец радиатора Подробнее |
|
|
| 11 | 6430-8101036 |
Шланг (L=70мм, рукав 20х29-1,6) Подробнее |
|
|
| 12 | 6430-8101561 |
Корпус Подробнее |
|
|
| 15 | 544019-8101502 |
Трубка сливная Подробнее |
|
|
| 16 | 544019-8101505 |
Трубка Подробнее |
|
|
| 17 | 6430-8101592 |
Поддон Подробнее |
|
|
| 18 | 643008-8101389 |
Уплотнитель Подробнее |
|
|
| 19 | 643008-8101389-010 |
Уплотнитель Подробнее |
|
|
| 20 | 6430-8109044-10 |
Прижим Подробнее |
|
|
| 21 | 6430-8109054 |
Кронштейн Подробнее |
|
|
| 24 | 220053 |
Винт 4х14 Подробнее |
|
|
| 25 | 220079 |
Винт М5-6gх14 Подробнее |
|
|
| 26 | 252132 |
Шайба 4 Подробнее |
|
|
| 27 | 252036 |
Шайба 5 Подробнее |
|
|
| 28 | 252133 |
Шайба 5Т Подробнее |
|
|
| 30 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 31 | 021-025-25-2-3 |
Кольцо Подробнее |
|
|
| 35 | ДЯКЛ-АФК007.002 |
Блок микроклимата Подробнее |
|
