| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

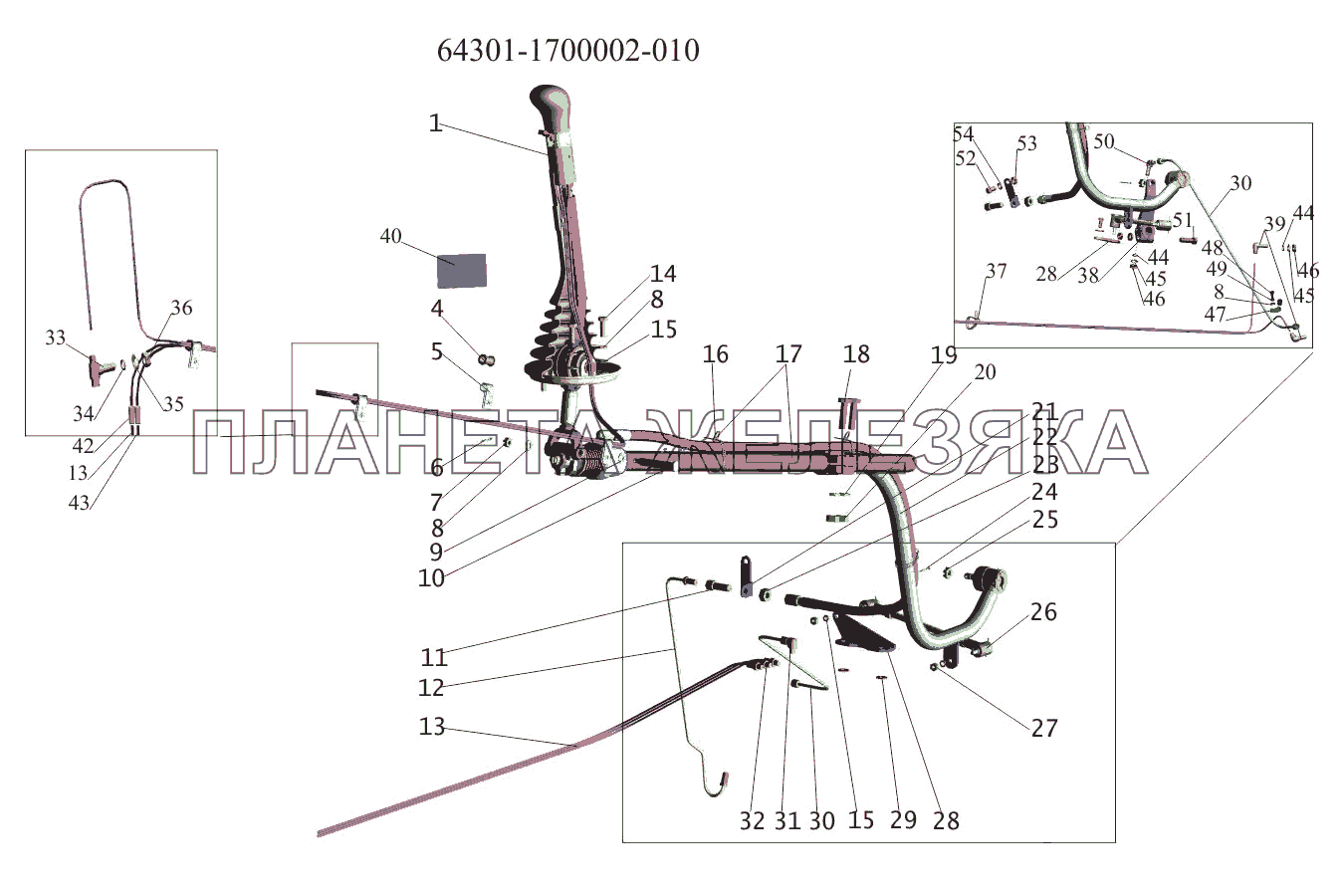

| 64301-1700002-010 |
Установка привода управления коробкой передач Подробнее |
|
||
| 1 | 64301-1703410 |
Рычаг в сборе Подробнее |
|
|
| 4 | 500-1104541-Б |
Втулка Подробнее |
|
|
| 5 | 379164 |
Кляммер Подробнее |
|
|
| 6 | 258025 |
Шплинт 2,5х20 Подробнее |
|
|
 |
7 | 250975 |
Гайка М8х1-6Н Подробнее |
|
 |
8 | 252005 |
Шайба 8 Подробнее |
|
| 9 | 252007 |
Шайба 12 Подробнее |
|
|
 |
10 | 54321-1703618 |
Ось Подробнее |
|
 |
11 | 6422-5009069 |
Переходник Подробнее |
|
| 12 | 64302-1703752-010 |
Трубка в сборе Подробнее |
|
|
| 13 | 64301-1703727 |
Трубка L=4500мм в сборе Подробнее |
|
|
| 14 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 15 | 252135 |
Шайба 8Т Подробнее |
|
|
| 16 | 64221-3724622 |
Хомут Подробнее |
|
|
| 16 | 64227-3724620 |
Лента стяжная Подробнее |
|
|
| 17 | 544008-1703325 |
Механизм промежуточный Подробнее |
|
|
| 18 | 200367 |
Болт М12-6gх45 Подробнее |
|
|
| 19 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 20 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 21 | 64301-1703457 |
Кронштейн Подробнее |
|
|
| 22 | 544008-1703448 |
Хвостовик Подробнее |
|
|
 |
22 | 64301-1703448-040 |
Хвостовик в сборе Подробнее |
|
| 23 | 250559 |
Гайка М14х1,5-6Н Подробнее |
|
|
 |
24 | 258040 |
Шплинт 3,2х25 Подробнее |
|
| 25 | 250977 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 26 | 6422-1703490-01 |
Тяга Подробнее |
|
|
| 26 | 64301-1703490 |
Тяга Подробнее |
|
|
| 27 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 28 | 544008-1703345 |
Кронштейн Подробнее |
|
|
| 28 | 64301-1703455-030 |
Кронштейн Подробнее |
|
|
| 29 | 252006 |
Шайба 10 Подробнее |
|
|
| 30 | 64221-1705072-01 |
Трубка Подробнее |
|
|
 |
31 | 379737 |
Угольник Подробнее |
|
| 32 | 6430-1703860 |
Переходник в сборе Подробнее |
|
|
 |
33 | 544022-1703790 |
Тройник в сборе Подробнее |
|
| 34 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
 |
35 | 375818 |
Шайба 12 Подробнее |
|
| 36 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
| 37 | 64221-3724628 |
Хомут Подробнее |
|
|
| 38 | 64301-1703229 |
Рычаг Подробнее |
|
|
 |
39 | 544008-1703795 |
Угольник Подробнее |
|
| 40 | 544008-3903049 |
Табличка Подробнее |
|
|
 |
42 | 64301-1703860 |
Переходник Подробнее |
|
| 43 | 64301-1703794 |
Трубка (L=400мм) Подробнее |
|
|
| 44 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 45 | 375608 |
Шайба 10 Подробнее |
|
|
| 46 | 250513 |
Гайка М10х1-6Н Подробнее |
|
|
| 47 | 315412 |
Кляммер Подробнее |
|
|
| 48 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 49 | 252155 |
Шайба 8Л Подробнее |
|
|
 |
50 | 402717 |
Угольник Подробнее |
|
| 51 | 201567 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 52 | 201493 |
Болт М10-6gх16 Подробнее |
|
|
| 53 | 250612 |
Гайка М10-6Н Подробнее |
|
|
| 54 | 252156 |
Шайба 10Л Подробнее |
|
