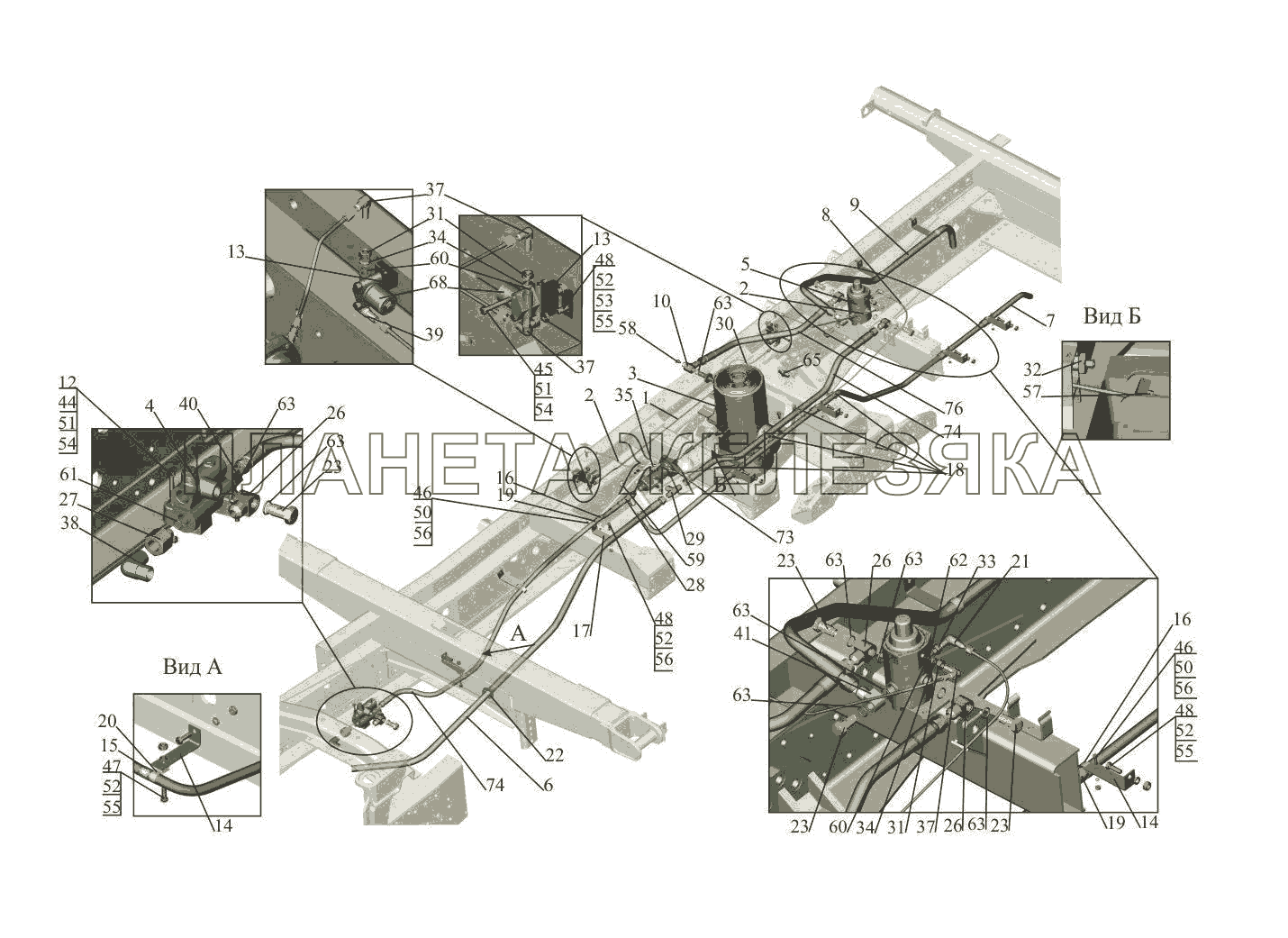

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 63031-3506187 |
Трубка Подробнее |
|
|
| 2 | 64226-3570212-10 |
Трубка Подробнее |
|
|
| 3 | 6501-8603510 |
Цилиндр Подробнее |
|
|
| 4 | 551605-8607110-025 |
Клапан расхода и давления Подробнее |
|
|
| 5 | 555102-8607300 |
Клапан Подробнее |
|
|
| 6 | 6501-8609430 |
Трубка Подробнее |
|
|
| 7 | 6501-8609494 |
Трубка Подробнее |
|
|
| 8 | 551605-8609496-025 |
Трубка Подробнее |
|
|
| 9 | 6501-8609492 |
Трубка Подробнее |
|
|
| 10 | 555102-8603508 |
Клапан Подробнее |
|
|
| 12 | 64226-1302138 |
Втулка Подробнее |
|
|
| 13 | 54321-2411054 |
Кронштейн Подробнее |
|
|
| 14 | 64221-3506056 |
Кронштейн Подробнее |
|
|
| 15 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 16 | 64227-3506029 |
Прокладка Подробнее |
|
|
| 17 | 5433-3506052 |
Кронштейн Подробнее |
|
|
| 18 | 64221-3724628 |
Хомут Подробнее |
|
|
| 19 | 64221-3724630 |
Кляммер Подробнее |
|
|
| 20 | 64221-3724633 |
Хомут Подробнее |
|
|
 |
21 | 64221-5009065 |
Угольник Подробнее |
|
| 22 | 5551-3724070 |
Втулка Подробнее |
|
|
| 23 | 64228-8607121 |
Болт приводной Подробнее |
|
|
| 26 | 555102-8609066 |
Наконечник Подробнее |
|
|
| 27 | 5516-8609580 |
Штуцер Подробнее |
|
|
| 28 | 551605-8609789 |
Тройник Подробнее |
|
|
| 29 | 555105-8609789 |
Тройник Подробнее |
|
|
| 30 | 5516-8603531 |
Кольцо стопорное Подробнее |
|
|
| 31 | 250513 |
Гайка М10х1-6Н Подробнее |
|
|
| 32 | 250615 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 33 | 374530 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 34 | 375600 |
Шайба 10 Подробнее |
|
|
| 35 | 379502 |
Ниппель Подробнее |
|
|
 |
37 | 402717 |
Угольник Подробнее |
|
 |
38 | 402789 |
Угольник Подробнее |
|
 |
39 | 403355 |
Тройник Подробнее |
|
| 40 | 6501-8609580 |
Штуцер Подробнее |
|
|
| 41 | 64228-8607129 |
Наконечник Подробнее |
|
|
| 44 | 200267 |
Болт М8-6gх45 Подробнее |
|
|
 |
45 | 200272 |
Болт М8-6gх65 Подробнее |
|
| 46 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 47 | 201495 |
Болт М10-6gх20 Подробнее |
|
|
| 48 | 201501 |
Болт М10-6gх35 Подробнее |
|
|
| 50 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 51 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 52 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 53 | 252006 |
Шайба 10 Подробнее |
|
|
| 53 | А.10.04.019 |
Шайба А.10.04.019 Подробнее |
|
|
| 54 | 252135 |
Шайба 8Т Подробнее |
|
|
| 55 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 56 | 252154 |
Шайба 6Л Подробнее |
|
|
| 57 | 252157 |
Шайба 124 Подробнее |
|
|
| 58 | 264030 |
Масленка 2.3.45 Ц6хр Подробнее |
|
|
| 59 | 379812 |
Угольник Подробнее |
|
|
| 60 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 61 | 017-020-19-2-3 |
Кольцо 017-020-19-2-3 Подробнее |
|
|
| 62 | 008-012-25-2-3 |
Кольцо Подробнее |
|
|
| 63 | 021-025-25-2-3 |
Кольцо Подробнее |
|
|
| 64 | 022-028-36-2-3 |
Кольцо Подробнее |
|
|
| 65 | 264040 |
Масленка 2.3.90 Ц6хр Подробнее |
|
|
| 68 | КЭБ-420С |
Клапан электромагнитный Подробнее |
|
|
| 73 | 551605-8607010-025 |
Клапан Подробнее |
|
|
| 74 | 551605-8609029 |
Шланг Подробнее |
|
|
| 74 | 551605-8609029-700 |
Шланг Подробнее |
|
|
| 76 | 5551-8609029-10 |
Шланг Подробнее |
|
|
| 76 | 555107-8609029-10 |
Шланг Подробнее |
|
