| ← Механизм промежуточный 533742-1703325 | Хвостовик → |

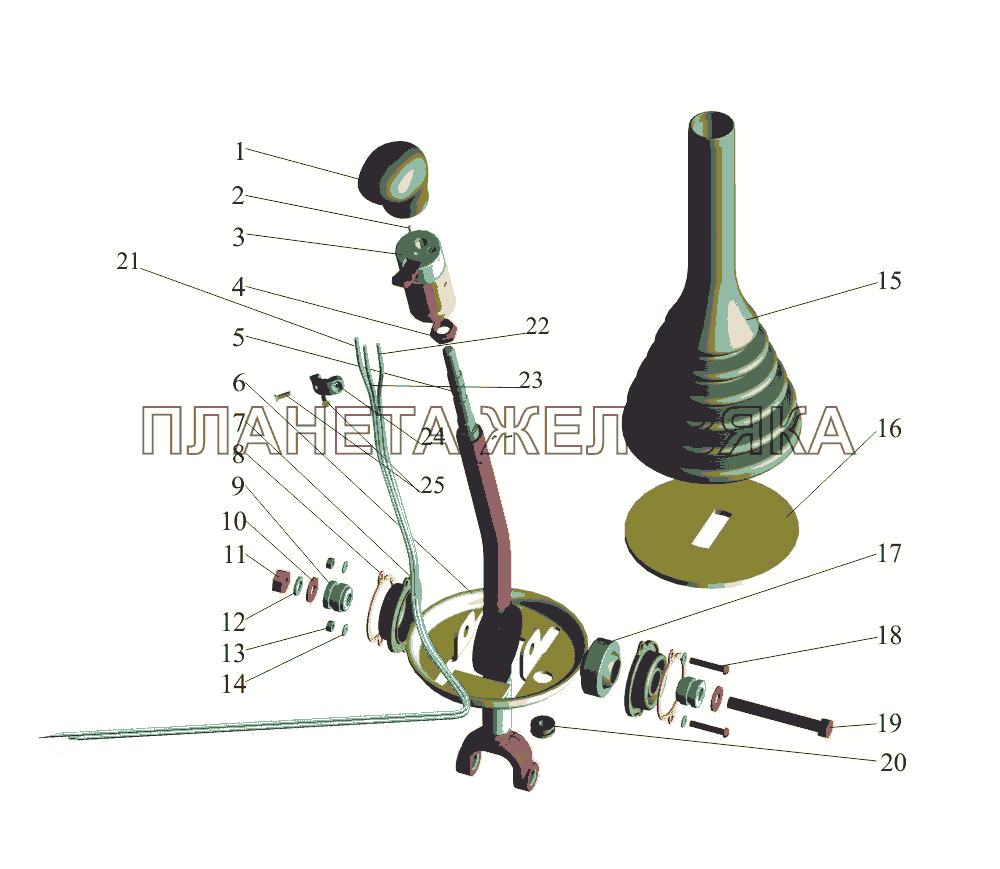

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64221-1703301 |
Рукоятка Подробнее |
|
|
| 2 | 64221-1703814 |
Ось ролика Подробнее |
|
|
 |
3 | 54402-1703800 |
Переключатель в сборе Подробнее |
|
 |
3 | 6430-1703800 |
Переключатель в сборе Подробнее |
|
| 3 | 8041.17.03.800 |
Переключатель в сборе Подробнее |
|
|
| 4 | 64221-1703646 |
Прижим Подробнее |
|
|
| 5 | 533742-1703412 |
Рычаг Подробнее |
|
|
| 5 | 64221-1703412-10 |
Рычаг Подробнее |
|
|
| 5 | 64301-1703412 |
Рычаг в сборе Подробнее |
|
|
 |
6 | 64302-1703602 |
Шайба Подробнее |
|
 |
7 | 64221-1703544-02 |
Колпак Подробнее |
|
| 8 | 64221-1703323 |
Пластина Подробнее |
|
|
 |
9 | 64221-1703618 |
Ось Подробнее |
|
| 10 | 252006 |
Шайба 10 Подробнее |
|
|
| 10 | А.10.04.019 |
Шайба А.10.04.019 Подробнее |
|
|
| 11 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 12 | 252156 |
Шайба 10Л Подробнее |
|
|
| 13 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 14 | 252003 |
Шайба 5 Подробнее |
|
|
 |
15 | 64221-1703425-01 |
Колпак защитный Подробнее |
|
 |
15 | 64302-1703425 |
Колпак защитный Подробнее |
|
| 16 | 5336-1703544 |
Уплотнитель Подробнее |
|
|
| 17 | 2ШС-20 |
Подшипник сферический Подробнее |
|
|
| 18 | 220086 |
Винт М5-6gх30 Подробнее |
|
|
| 19 | 200325 |
Болт М10-6gх80 Подробнее |
|
|
| 20 | 500-5001138-Б |
Втулка Подробнее |
|
|
| 21 | 64301-1703840 |
Трубка Подробнее |
|
|
| 21 | 64301-1703841 |
Трубка Подробнее |
|
|
| 22 | 64301-1703840 |
Трубка Подробнее |
|
|
| 22 | 64301-1703841 |
Трубка Подробнее |
|
|
| 22 | 64301-1703842 |
Трубка Подробнее |
|
|
| 23 | 64301-1703842 |
Трубка Подробнее |
|
|
| 23 | 64301-1703843 |
Трубка Подробнее |
|
|
| 24 | 64221-1703724 |
Прижим Подробнее |
|
|
| 25 | 231553 |
Винт 2М4-6gх14 Подробнее |
|
