Номер детали |
Наименование детали |
|
|
|
|
6430-8500048-050 |
Крыло
Подробнее
Дополнительная информация:
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Платформа в сборе |
| Порядковый номер детали |
048 |
|
|
|
|
|
6430-8500048-055 |
Крыло
Подробнее
Дополнительная информация:
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Платформа в сборе |
| Порядковый номер детали |
048 |
|
|
|
|
1 |
6430-8511010-050 |
Крыло боковое
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
010 |
|
|
|
|
2 |
6430-8511011-050 |
Крыло боковое
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
011 |
|
|
|
|
3 |
5440-8511010-050 |
Крыло боковое
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
2 |
| Модель |
5440 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
010 |
|
|
|
|
4 |
5440-8511008 |
Пластина
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
8 |
| Модель |
5440 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
008 |
|
|
|
|
7 |
5440-8511123-010 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
4 |
| Модель |
5440 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
123 |
|
|
|
|
9 |
6430-8511133 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
133 |
|
|
|
|
11 |
6430-8511250 |
Кронштейн средний
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
2 |
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
250 |
|
|
|
|
13 |
6430-8511254 |
Кронштейн средний
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
4 |
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
254 |
|
|
|
|
15 |
К-700.01 |
Часть крыла верхняя
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
4 |
|
|
 |
18 |
54321-8511042 |
Скоба
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
16 |
| Модель |
54321 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
042 |
|
|
|
|
|
|
24 |
54321-8511129-010 |
Фиксатор
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
8 |
| Модель |
54321 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
129 |
|
|
|
|
26 |
54322-8511189 |
Заглушка
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
12 |
| Модель |
54322 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
189 |
|
|
|
|
28 |
64227-8511189 |
Заглушка
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
2 |
| Модель |
64227 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
189 |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных |
| Вид изделия |
40-49 - винты |
| Вид покрытия |
5 - окисное (оксидирование (П15) |
|
|
|
|
30 |
54321-8511267 |
Палец
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
8 |
| Модель |
54321 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
267 |
|
|
|
|
34 |
374178 |
Гайка М6-6Н
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
24 |
| Покрытие |
без покрытия |
|
|
|
|
41 |
200840 |
Болт М14х1,5-6gх45
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
8 |
| Покрытие |
без покрытия |
|
|
|
|
46 |
201497 |
Болт М10-6gх25
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
8 |
| Покрытие |
без покрытия |
|
|
|
|
47 |
201510 |
Болт М10-6gх65
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
6 |
| Покрытие |
без покрытия |
|
|
|
|
49 |
202121 |
Болт М16-6gх45
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
4 |
| Покрытие |
без покрытия |
|
|
|
|
53 |
250512 |
Гайка М10-6Н
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
50 |
| Покрытие |
без покрытия |
|
|
|
|
55 |
250560 |
Гайка М16-6Н
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
4 |
| Покрытие |
без покрытия |
|
|
|
|
60 |
252017 |
Шайба 16
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
4 |
| Покрытие |
без покрытия |
|
|
|
|
61 |
252039 |
Шайба 10
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
14 |
| Покрытие |
без покрытия |
|
|
|
|
65 |
252136 |
Шайба 10.ОТ
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
18 |
| Покрытие |
без покрытия |
|
|
|
|
67 |
252138 |
Шайба 14.ОТ
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
8 |
| Покрытие |
без покрытия |
|
|
|
|
69 |
252139 |
Шайба 16.ОТ
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
4 |
| Покрытие |
без покрытия |
|
|
|
|
71 |
258038 |
Шплинт 3,2х16
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
8 |
| Покрытие |
без покрытия |
|
|
|
|
73 |
370565 |
Болт М10-6gх90
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
4 |
| Покрытие |
без покрытия |
|
|
|
|
75 |
374626 |
Гайка М14Х1.5-6Н
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
8 |
| Покрытие |
без покрытия |
|
|
|
|
80 |
6430-8511010-050 |
Крыло боковое
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
010 |
|
|
|
|
80 |
6430-8511010-060 |
Крыло боковое
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
010 |
|
|
|
|
81 |
6430-8511011-050 |
Крыло боковое
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
011 |
|
|
|
|
81 |
6430-8511011-060 |
Крыло боковое
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
011 |
|
|
|
|
82 |
5440-8511010-050 |
Крыло боковое
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
5440 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
010 |
|
|
|
|
82 |
5440-8511010-055 |
Крыло боковое
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
2 |
| Модель |
5440 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
010 |
|
|
|
|
88 |
54321-8511118-020 |
Брызговик верхний
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
2 |
| Модель |
54321 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
118 |
|
|
|
|
89 |
6430-8511118-040 |
Брызговик верxний
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
118 |
|
|
|
|
90 |
593/Plain |
Брызгозащита
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
|
|
|
|
90 |
6430-8511119-040 |
Брызговик верxний
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
6430 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
119 |
|
|
|
|
92 |
252037 |
Шайба 6
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
48 |
| Покрытие |
без покрытия |
|
|
|
|
94 |
201420 |
Болт М6-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
36 |
| Покрытие |
без покрытия |
|
|
|
|
97 |
250508 |
Гайка М6-6Н
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
36 |
| Покрытие |
без покрытия |
|
|
|
|
99 |
252004 |
Шайба 6
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
72 |
| Покрытие |
без покрытия |
|
|
|
|
101 |
252134 |
Шайба 6Т
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
36 |
| Покрытие |
без покрытия |
|
|
|
|
103 |

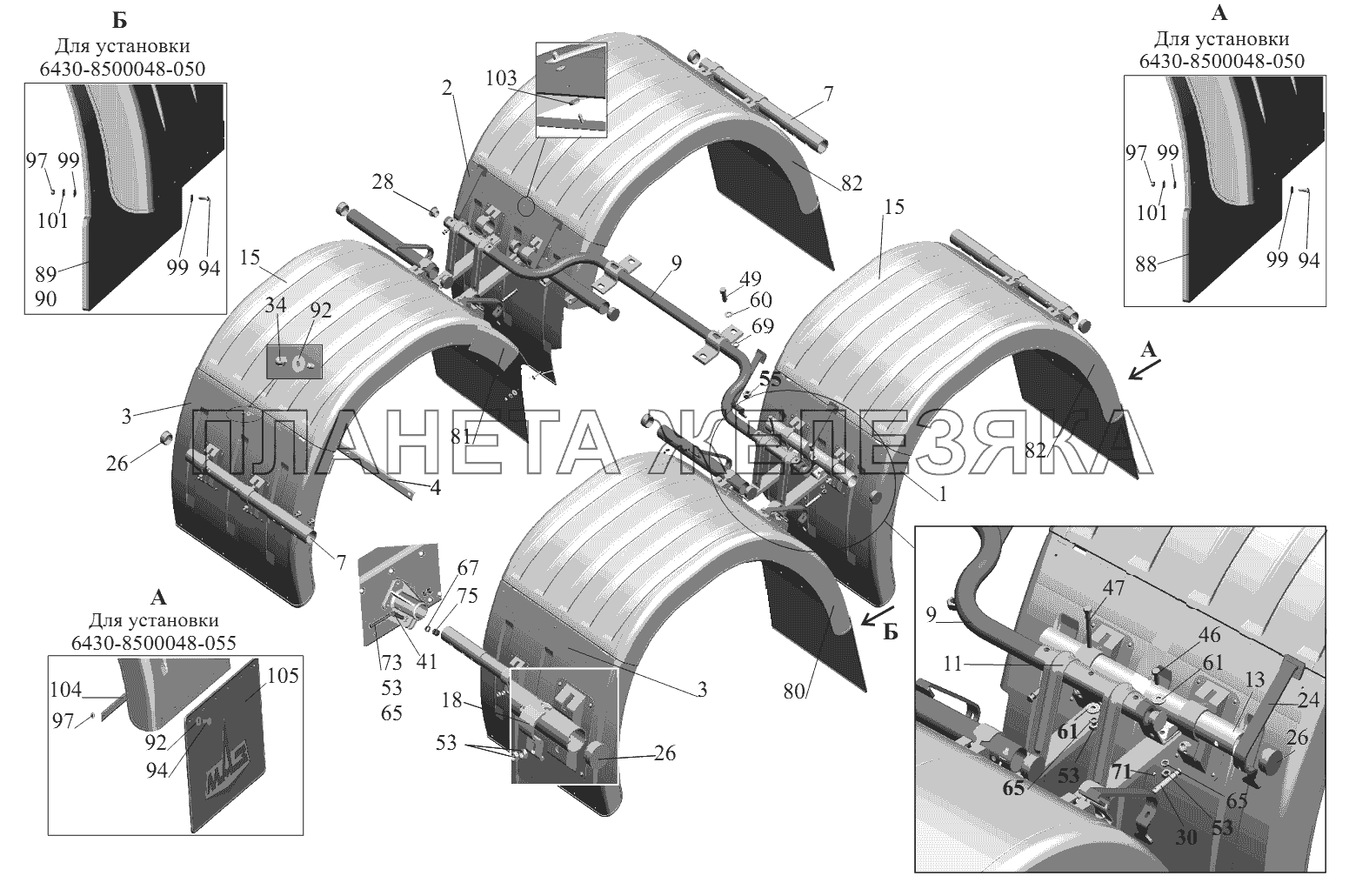

K-700.02-05 |
Шайба дистанционная
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
12 |
|
|
 |
104 |
54321-8511053-010 |
Пластина
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
54321 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
053 |
|
|
|
|
 |
105 |
54321-8511111 |
Брызговик нижний
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
54321 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
111 |
|
|
|
|
|
|
105 |
54321-8511111-001 |
Брызговик нижний
Подробнее
Дополнительная информация:
| Кол-во на "6430A8-320, 6430A8-330, 6430A8-360, 6430A8-370, 5440A8-320, 5440A8-330, 5440A8-360, 5440A8-370, 5440A5-320, 5440A5-330, 5440A5-370" |
1 |
| Модель |
54321 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
111 |
|
|
