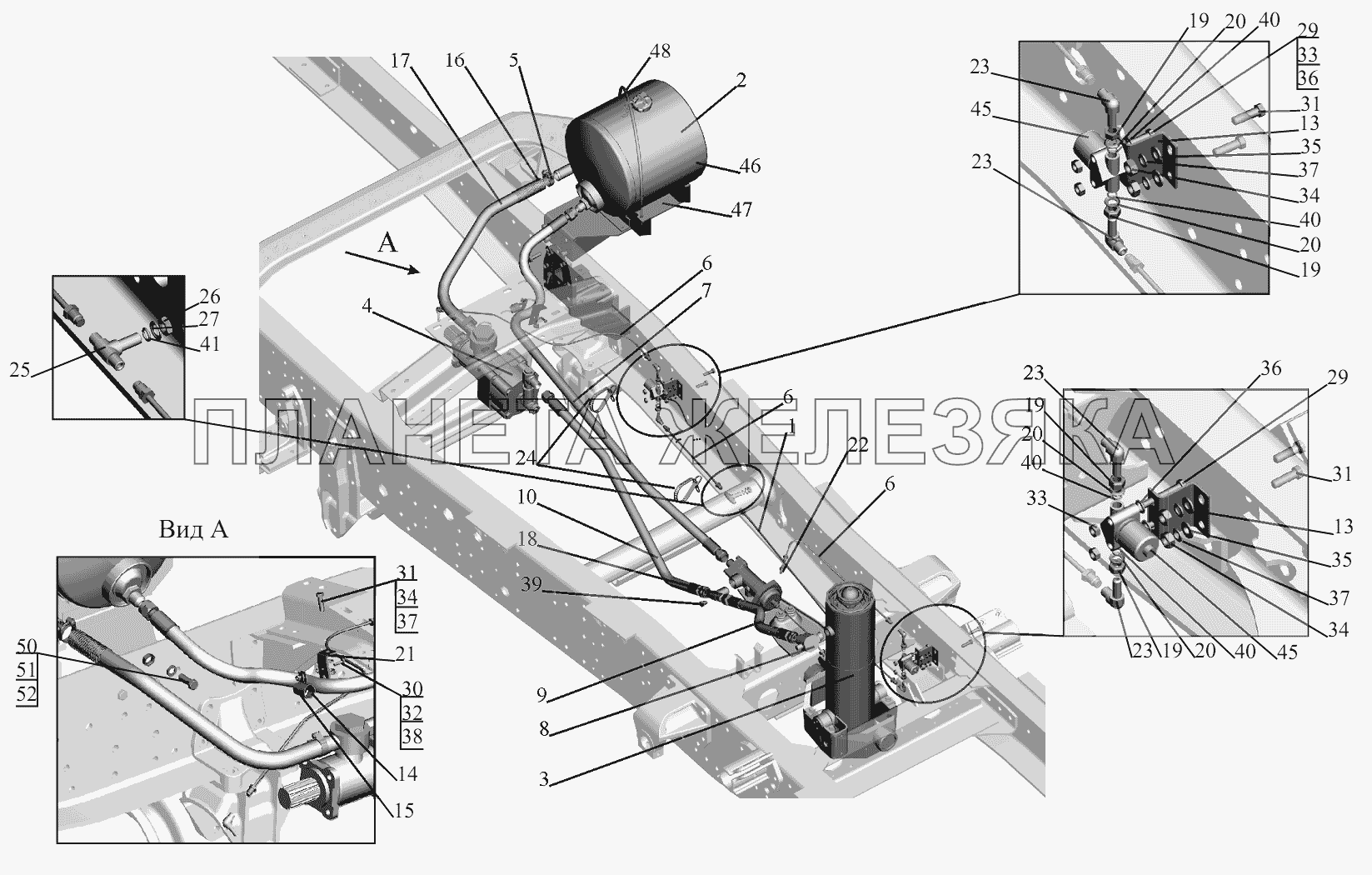

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64226-3570212-10 |
Трубка Подробнее |
|
|
| 2 | 555035-8600034 |
Установка масляного бака Подробнее |
|
|
| 3 | 5550-8603500 |
Установка цилиндра и клапанов Подробнее |
|
|
| 4 | 555035-8604010 |
Насос с арматурой Подробнее |
|
|
| 5 | 503-8609026 |
Хомут Подробнее |
|
|
| 6 | 5516-8609164 |
Трубка Подробнее |
|
|
| 7 | 555035-8609530 |
Трубка Подробнее |
|
|
| 8 | 555102-8603508 |
Клапан Подробнее |
|
|
| 9 | 5516-8609029 |
Шланг Подробнее |
|
|
| 10 | 551605-8609029 |
Шланг Подробнее |
|
|
| 13 | 54321-2411054 |
Кронштейн Подробнее |
|
|
| 14 | 64227-3506029 |
Прокладка Подробнее |
|
|
| 15 | 64221-3724630 |
Кляммер Подробнее |
|
|
| 16 | 55514-8609022 |
Пружина защитная Подробнее |
|
|
| 17 | 555035-8609020 |
Шланг Подробнее |
|
|
| 18 | 555105-8609789 |
Тройник Подробнее |
|
|
| 19 | 374373 |
Гайка М10х1-6Н Подробнее |
|
|
| 20 | 375600 |
Шайба 10 Подробнее |
|
|
| 21 | 64221-3506057 |
Кронштейн Подробнее |
|
|
| 22 | 379502 |
Ниппель Подробнее |
|
|
 |
23 | 402717 |
Угольник Подробнее |
|
| 24 | 6430-3724625 |
Хомут крепления проводов Подробнее |
|
|
 |
25 | 403010 |
Тройник Подробнее |
|
| 26 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
 |
27 | 375818 |
Шайба 12 Подробнее |
|
| 29 | 200269 |
Болт М8-6gх50 Подробнее |
|
|
| 30 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 31 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
| 32 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 33 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 34 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 35 | 252006 |
Шайба 10 Подробнее |
|
|
| 35 | А.10.04.019 |
Шайба А.10.04.019 Подробнее |
|
|
| 36 | 252135 |
Шайба 8Т Подробнее |
|
|
| 37 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 38 | 252154 |
Шайба 6Л Подробнее |
|
|
| 39 | 262541 |
Пробка КГ 1/8" Подробнее |
|
|
| 40 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 41 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
| 45 | КЭБ-420С |
Клапан электромагнитный Подробнее |
|
|
| 46 | 5550-8608010 |
Бак масляный Подробнее |
|
|
| 47 | 555035-8608330 |
Кронштейн Подробнее |
|
|
| 48 | 5549-8608084 |
Хомут Подробнее |
|
|
| 50 | 201587 |
Болт М14-6gх35 Подробнее |
||
| 51 | 250558 |
Гайка М14-6Н Подробнее |
|
|
| 52 | 252138 |
Шайба 14.ОТ Подробнее |
|
