| ← Крепление топливного бака 533608-1101002 | Установка топливопроводов (без подогревателя) 6303A5-1104002-010, 6303A5-1104002-700 → |

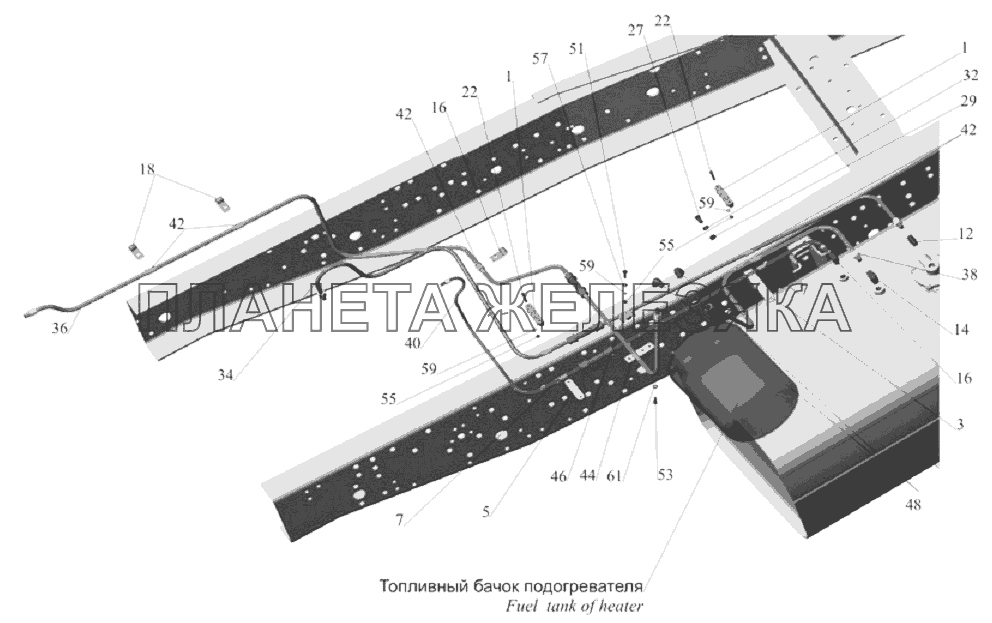

/14.gif "Установка топливопроводов 6303A5-1104002 (с подогревателем) МАЗ-6303A3, 6303A5")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5551-1104012 |
Хомут Подробнее |
|
|
| 3 | 543405-1104016 |
Кронштейн Подробнее |
|
|
| 5 | 5551-1104017 |
Пластина Подробнее |
|
|
| 7 | 500-1104541-Б |
Втулка Подробнее |
|
|
 |
12 | 314612 |
Ниппель Подробнее |
|
| 14 | 379053 |
Угольник Подробнее |
|
|
 |
16 | 379064 |
Угольник Подробнее |
|
| 18 | 379166 |
Кляммер Подробнее |
|
|
| 22 | 200213 |
Болт М6-6gх35 Подробнее |
|
|
| 27 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
| 29 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 32 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 34 | 630305-1104492 |
Трубка всасывающая со шлангом Подробнее |
|
|
| 36 | 5516А5-1104586 |
Трубка топливная со шлангом Подробнее |
|
|
| 38 | 6303-1104605 |
Трубка сливная Подробнее |
|
|
| 40 | 63035-1104617 |
Трубка, отводящая от форсунок Подробнее |
|
|
| 42 | 500-1104540 |
Втулка Подробнее |
|
|
| 44 | 5336-1703345 |
Ребро Подробнее |
|
|
| 46 | 8950-3506168 |
Хомут Подробнее |
|
|
| 48 | 379051 |
Угольник Подробнее |
|
|
| 51 | 201424 |
Болт М6-6gх30 Подробнее |
|
|
| 53 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 55 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 57 | 252004 |
Шайба 6 Подробнее |
|
|
| 59 | 252134 |
Шайба 6Т Подробнее |
|
|
| 61 | 252135 |
Шайба 8Т Подробнее |
|
