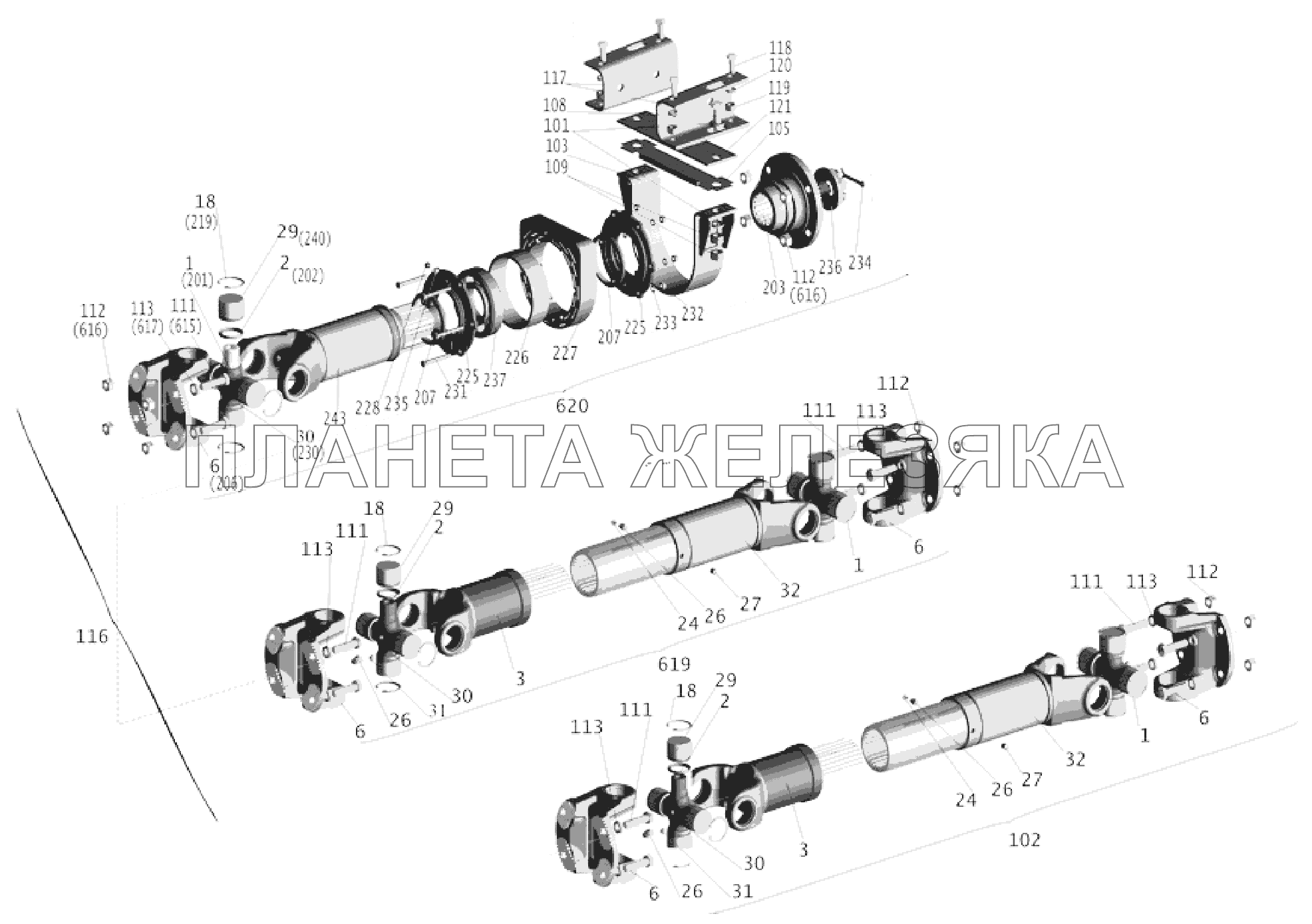

/40.gif "Установка карданной передачи МАЗ-6303A3, 6303A5")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 630303-2200000-030 |
Установка карданной передачи Подробнее |
|
||
| 1 | 53205-2205026-10 |
Крестовина в сборе Подробнее |
|
|
| 2 | 53205-2205036 |
Уплотнение торцевое Подробнее |
|
|
| 3 | 6422-2205047-10 |
Вилка скользящая Подробнее |
|
|
| 6 | 53205-2205023-22 |
Фланец-вилка Подробнее |
|
|
| 18 | 53205-2205040 |
Кольцо стопорное Подробнее |
|
|
 |
24 | 24-2904142 |
Колпачок пресс-масленки Подробнее |
|
| 26 | 264020 |
Масленка 1.3.Ц6хр Подробнее |
|
|
| 27 | 6422-3515006 |
Клапан предохранительный Подробнее |
|
|
| 29 | 804707AIC10 |
Подшипник Подробнее |
|
|
| 30 | 53205-2205030-10 |
Крестовина Подробнее |
|
|
| 31 | 264040 |
Масленка 2.3.90 Ц6хр Подробнее |
|
|
| 32 | 54328-2201015-20 |
Вал карданный Подробнее |
|
|
| 32 | 64226-2201015-20 |
Вал карданный Подробнее |
|
|
 |
102 | 64226-2201010-02 |
Карданный вал в сборе привода заднего моста Подробнее |
|
 |
103 | 53361-2202090 |
Хомут Подробнее |
|
| 105 | 5336-2202062-10 |
Пластина Подробнее |
|
|
| 108 | 202123 |
Болт М16-6gх50 Подробнее |
||
| 109 | 250560 |
Гайка М16-6Н Подробнее |
|
|
| 110 | 252017 |
Шайба 16 Подробнее |
|
|
| 111 | 372217 |
Болт М14-1,5х55 Подробнее |
|
|
| 112 | 374633 |
Гайка М14х1,5-5Н6Н Подробнее |
|
|
| 113 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 116 | 543203-2201006-010 |
Карданная передача в сборе привода заднего моста Подробнее |
|
|
 |
117 | 5337-2202087 |
Кронштейн Подробнее |
|
| 118 | 201540 |
Болт М12-6gх30 Подробнее |
|
|
| 119 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 120 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
 |
121 | 5337-2202088 |
Кронштейн Подробнее |
|
| 201 | 53205-2205026-10 |
Крестовина в сборе Подробнее |
|
|
| 202 | 53205-2205036 |
Уплотнение торцевое Подробнее |
|
|
| 203 | 5336-2202050-10 |
Фланец Подробнее |
|
|
| 206 | 53205-2205023-22 |
Фланец-вилка Подробнее |
|
|
| 207 | 5336-2202059-10 |
Сальник Подробнее |
|
|
| 219 | 53205-2205040 |
Кольцо стопорное Подробнее |
|
|
| 225 | 5336-2202081-10 |
Крышка Подробнее |
|
|
| 226 | 5336-2202084-10 |
Обойма подшипника Подробнее |
|
|
 |
227 | 5336-2202085 |
Подушка промежуточной опоры карданного вала Подробнее |
|
|
|
228 | 24-2904142 |
Колпачок пресс-масленки Подробнее |
|
| 230 | 53205-2205030-10 |
Крестовина Подробнее |
|
|
 |
231 | 200272 |
Болт М8-6gх65 Подробнее |
|
| 232 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 233 | 252155 |
Шайба 8Л Подробнее |
|
|
| 234 | 4598711232 |
Шплинт 6,3х63 Подробнее |
|
|
| 235 | 264072 |
Масленка 1.1.4ХЛ1 Подробнее |
|
|
 |
236 | 374964 |
Гайка М42х2-5Н6Н Подробнее |
|
| 237 | 6-312А |
Подшипник шариковый радиальный промежуточной опоры карданного вала Подробнее |
|
|
| 240 | 804707AIC10 |
Подшипник Подробнее |
|
|
| 243 | 533703-2202015-010 |
Вал карданный промежуточный Подробнее |
|
|
| 615 | 372217 |
Болт М14-1,5х55 Подробнее |
|
|
| 616 | 374633 |
Гайка М14х1,5-5Н6Н Подробнее |
|
|
| 617 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 619 | 54328-2201010-10 |
Карданный вал в сборе привода среднего моста Подробнее |
|
|
| 620 | 533703-2202010-010 |
Вал карданный промежуточный в сборе Подробнее |
|
