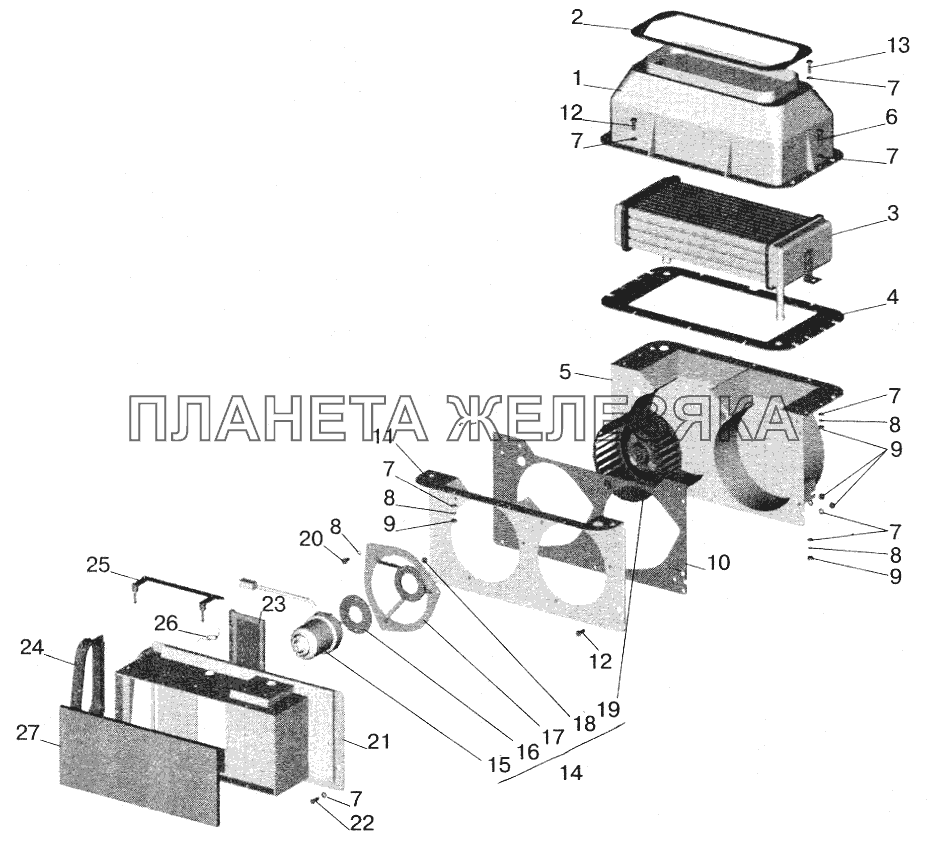

№ | Номер детали | Наименование детали | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 64221-8101064-10 |
Корпус отопителя верхний Подробнее
Дополнительная информация:
|
|
|||||||||||||||
2 | 5336-8101129 |
Уплотнитель верхний Подробнее
Дополнительная информация:
|
|
|||||||||||||||
3 | 504В-8101060-10 |
Радиатор отопителя Подробнее
Дополнительная информация:
|
||||||||||||||||
3 | 64221-8101060 |
Радиатор отопителя Подробнее
Дополнительная информация:
|
||||||||||||||||
4 | 64221-8101131-20 |
Уплотнитель нижний Подробнее
Дополнительная информация:
|
|
|||||||||||||||
5 | 64221-8101102 |
Корпус отопителя нижний Подробнее
Дополнительная информация:
|
|
|||||||||||||||
6 | 201422 |
Болт М6-6gх25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
7 | 252004 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
8 | 252154 |
Шайба 6Л Подробнее
Дополнительная информация:
|
|
|||||||||||||||
9 | 250508 |
Гайка М6-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
10 | 64221-8101100 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
11 | 64221-8101096 |
Стенка корпуса отопителя передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
12 | 201418 |
Болт М6-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
13 | 201420 |
Болт М6-6gх20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
14 | 64221-8102010 |
Вентилятор отопителя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
14 | 64221-8102010-001 |
Вентилятор отопителя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
15 | 16.3780000 |
Электродвигатель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
15 | 490.3730 |
Электродвигатель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
16 | 509П-3716039-А |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
17 | 64221-8102248 |
Держатель электродвигателя Подробнее
Дополнительная информация:
|
||||||||||||||||
18 | 250464 |
Гайка М5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
19 | 64229-8102014 |
Ротор вентилятора Подробнее
Дополнительная информация:
|
||||||||||||||||
20 | 201416 |
Болт М6-6gх12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
21 | 64221-8101227 |
Воздухозаборник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
22 | 220107 |
Винт М6-6gх20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
23 | 64221-8102331 |
Заслонка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
24 | 64221-8102362 |
Патрубок рециркуляции Подробнее
Дополнительная информация:
|
|
|||||||||||||||
25 | 64221-8109157 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||||
26 | 6430-8109159 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
27 | 64221-8101110 |
Фильтр Подробнее
Дополнительная информация:
|
