| ← Картер раздаточной коробки с крышками МАЗ-509А | Вал промежуточный раздаточной коробки МАЗ-509А → |

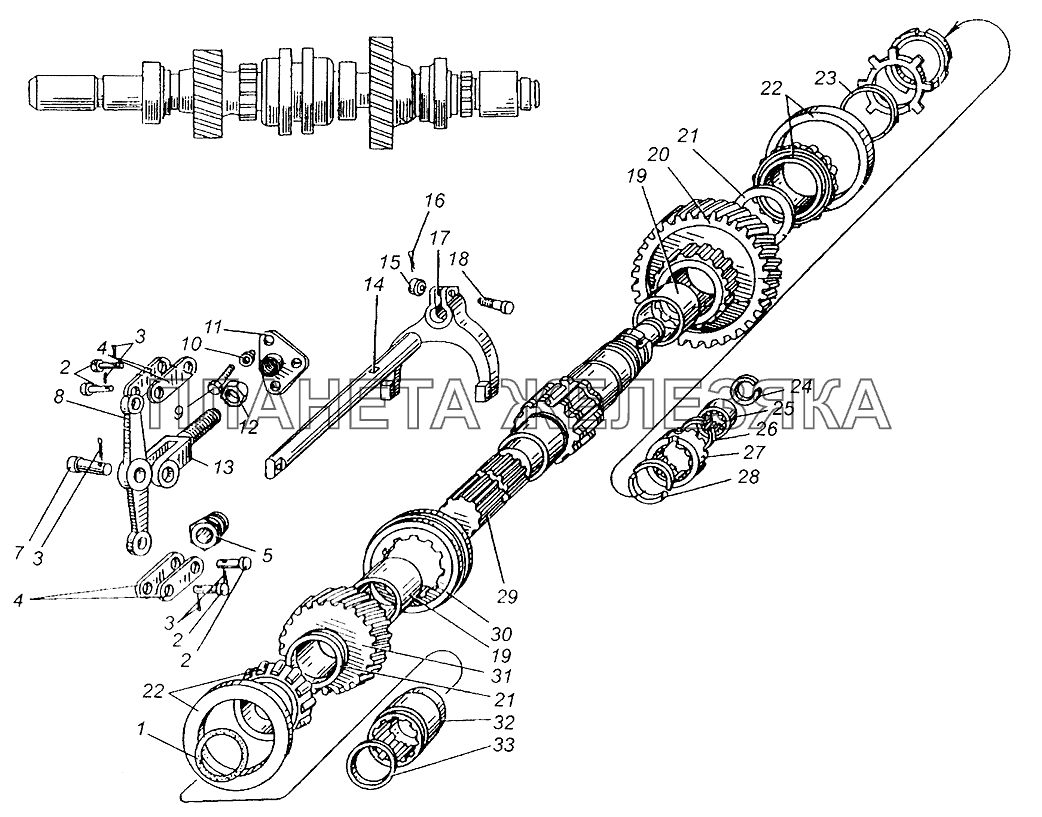

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 501-1802034-02 |
Шестерня повышающей передачи первичного вала Подробнее |
|
||
| 501-1803026 |
Набивка сальника Подробнее |
|
||
| 509-1802023 |
Вал первичный (комплект) Подробнее |
|
||
| 509-1802023 |
Вал первичный (комплект) Подробнее |
|
||
| 509-1802024-3 |
Вал первичный в сборе Подробнее |
|
||
| 509-1802038-02 |
Шестерня понижающей передачи первичного вала в сборе Подробнее |
|
||
| 509-1803016 |
Вилка переключения передач в сборе Подробнее |
|
||
| 1 | 050-060-58-2-2 |
Кольцо Подробнее |
|
|
| 2 | 260086-П52 |
Палец Подробнее |
|
|
 |
3 | 258054-П29 |
Шплинт Подробнее |
|
| 4 | 509-1804052 |
Серьга штока вилки переключения передач Подробнее |
|
|
| 5 | 501-1803025 |
Пробка поджимная Подробнее |
|
|
| 7 | 260137-П52 |
Палец Подробнее |
|
|
| 8 | 509-1804048 |
Рычаг двуплечий привода переключения передач Подробнее |
|
|
 |
9 | 201542-П29 |
Болт Подробнее |
|
| 10 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 11 | 509-1804051 |
Кронштейн двуплечего рычага Подробнее |
|
|
 |
12 | 250640-П29 |
Гайка Подробнее |
|
| 13 | 509-1804049 |
Вилка двуплечего рычага Подробнее |
|
|
| 14 | 509-1803024-10 |
Шток вилки Подробнее |
|
|
 |
15 | 250976-П29 |
Гайка Подробнее |
|
| 16 | 258025-П29 |
Шплинт Подробнее |
|
|
| 17 | 509-1803020 |
Вилка переключения передач Подробнее |
|
|
| 18 | 371678-П29 |
Болт Подробнее |
|
|
| 19 | 501-1802042 |
Втулка шестерни высшей передачи первичного вала Подробнее |
|
|
| 20 | 501-1802036-6 |
Шестерня повышающей передачи первичного вала Подробнее |
|
|
| 21 | 501-1802045 |
Шайба Подробнее |
|
|
| 22 | 7311 |
Подшипник промежуточного вала Подробнее |
|
|
| 23 | 400452-П2 |
Кольцо стопорное Подробнее |
|
|
| 24 | 400369-П |
Кольцо стопорное игольчатого подшипника первичного вала Подробнее |
|
|
| 25 | 4024103 |
Подшипник Подробнее |
|
|
| 26 | 400397-П |
Кольцо стопорное левой полумуфты Подробнее |
|
|
| 27 | 509-4229046-10 |
Полумуфта коробки отбора мощности левая Подробнее |
|
|
| 28 | 509-4229034 |
Полукольцо стопорное левой полумуфты Подробнее |
|
|
| 29 | 509-1802025-20 |
Вал первичный Подробнее |
|
|
| 30 | 501-1802142-Б |
Муфта переключения передач Подробнее |
|
|
| 31 | 509-1802040-04 |
Шестерня понижающей передачи первичного вала Подробнее |
|
|
| 32 | 509П-1802047 |
Втулка шлицевая первичного вала Подробнее |
|
|
| 33 | 400452-П2 |
Кольцо стопорное Подробнее |
|
