| ← Установка платформы 5516-8500020-070 | Надрамник → |

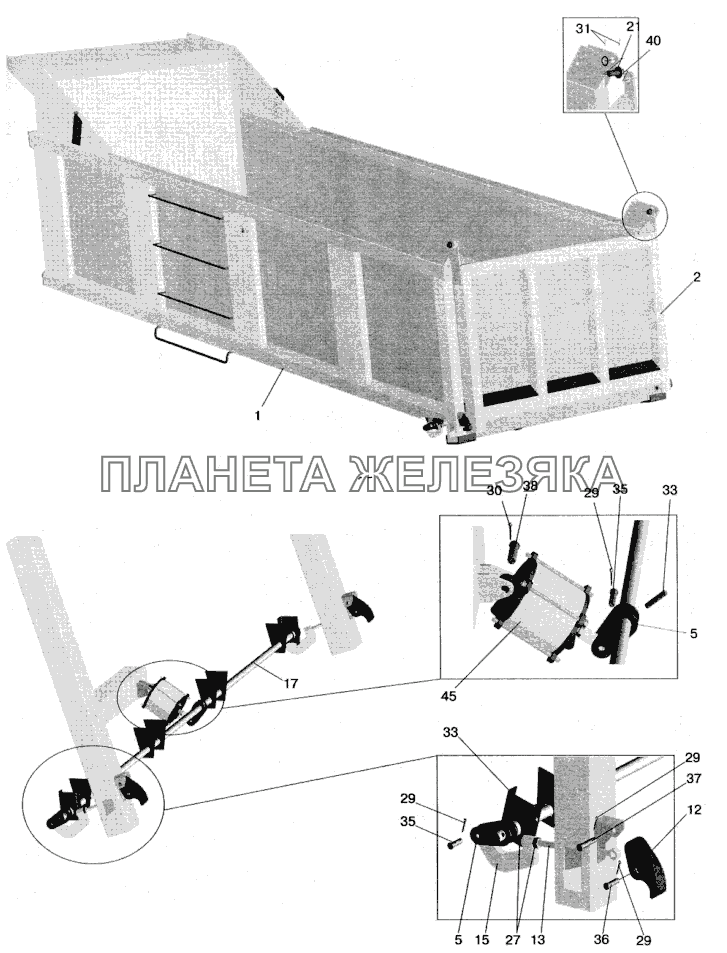

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5516-8500030-070 |
Платформа Подробнее |
|
|
| 2 | 5516-8503010 |
Борт задний Подробнее |
|
|
| 5 | 5516-8505103 |
Рычаг запора Подробнее |
|
|
 |
12 | 503А-8505050 |
Запор заднего борта Подробнее |
|
 |
13 | 5551-8505055 |
Тяга запора Подробнее |
|
 |
15 | 503А-8505058-01 |
Наконечник Подробнее |
|
| 17 | 5516-8505068 |
Вал запора Подробнее |
|
|
 |
21 | 5551-8505266 |
Штырь подвески Подробнее |
|
| 27 | 250559 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 29 | 258039 |
Шплинт 3,2х20 Подробнее |
|
|
| 30 | 258053 |
Шплинт 4х25 Подробнее |
|
|
| 31 | 258083 |
Шплинт 6.3х40 Подробнее |
|
|
| 33 | 258993 |
Штифт 10х50 Подробнее |
|
|
| 35 | 260089 |
Палец 12х40 Подробнее |
|
|
| 36 | 260091 |
Палец 12х45 Подробнее |
|
|
| 37 | 260095 |
Палец 12х60 Подробнее |
|
|
| 38 | 260137 |
Палец 16х50 Подробнее |
|
|
| 40 | 376222 |
Шайба 30 Подробнее |
|
|
 |
45 | 503А-8505310 |
Цилиндр запора Подробнее |
