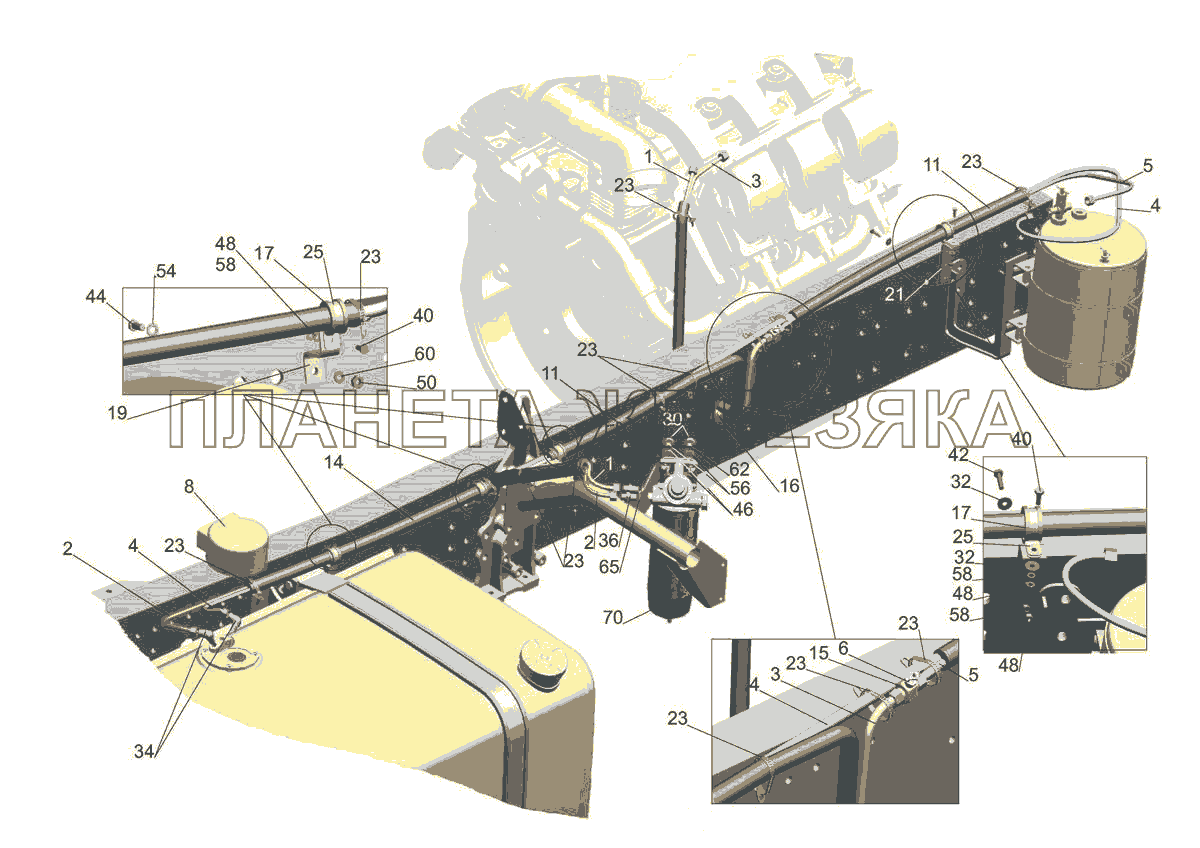

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 544019-1104492-010 |
Топливопровод Подробнее |
|
|
| 2 | 544019-1104500 |
Топливопровод Подробнее |
|
|
| 3 | 544019-1104580-010 |
Топливопровод Подробнее |
|
|
| 4 | 544019-1104586 |
Топливопровод Подробнее |
|
|
| 5 | 544019-1104607 |
Топливопровод Подробнее |
|
|
 |
6 | 64229-1305010 |
Краник сливной Подробнее |
|
 |
8 | 64221-1104019-001 |
Крышка Подробнее |
|
| 11 | 544019-1104542 |
Лента 19x16x35 Подробнее |
|
|
| 14 | 643010-1104543 |
Лента 19x16x35 (L=1500мм) Подробнее |
|
|
| 15 | 544019-1105515 |
Штуцер Подробнее |
|
|
| 16 | 503-3408020 |
Втулка Подробнее |
|
|
| 17 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 19 | 5432-3506052 |
Кронштейн Подробнее |
|
|
| 21 | 6317-3506056 |
Кронштейн Подробнее |
|
|
| 23 | 6430-3724624 |
Хомут Подробнее |
|
|
| 25 | 64221-3724631 |
Хомут Подробнее |
|
|
| 30 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 32 | 252037 |
Шайба 6 Подробнее |
|
|
| 33 | 375960 |
Шайба 16 Подробнее |
|
|
| 34 | 402815 |
Угольник Подробнее |
|
|
| 36 | 404219-10 |
Штуцер Подробнее |
|
|
| 40 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 42 | 370536 |
Болт М6-6gх30 Подробнее |
|
|
| 44 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 46 | 201542 |
Болт М12-6gх35 Подробнее |
|
|
| 48 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 50 | 250510 |
Гайка М8-6Н Подробнее |
|
|
 |
54 | 252005 |
Шайба 8 Подробнее |
|
| 56 | 252007 |
Шайба 12 Подробнее |
|
|
| 58 | 252134 |
Шайба 6Т Подробнее |
|
|
| 60 | 252135 |
Шайба 8Т Подробнее |
|
|
| 62 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 65 | 016-020-25-2-3 |
Кольцо Подробнее |
|
|
| 70 | А0004700469 |
Фильтр топливный водоотделитель Подробнее |
|
