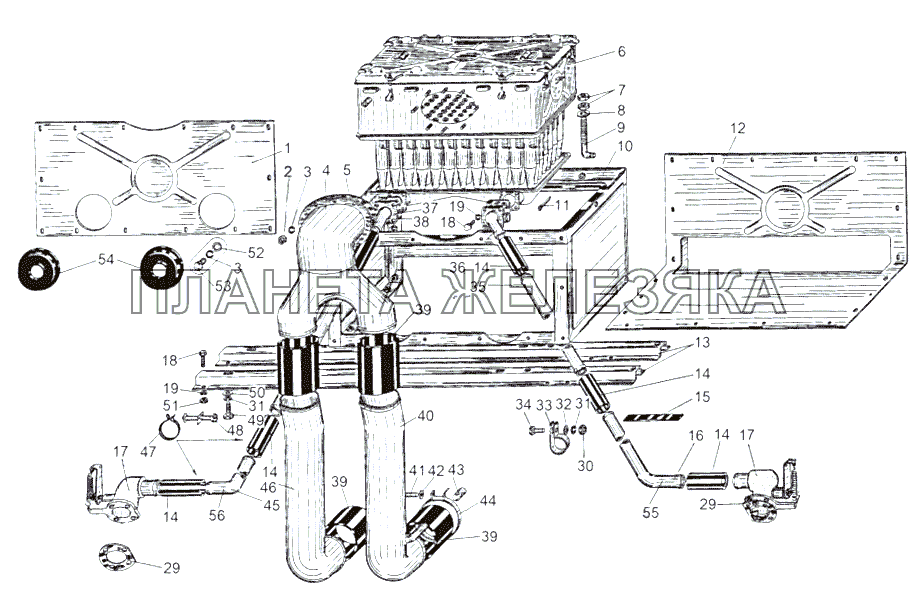

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 64229-1109460 |
Хомут Подробнее |
|
||
| 1 | 543М-1158076 |
Кожух Подробнее |
|
|
| 2 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 3 | 252134 |
Шайба 6Т Подробнее |
|
|
| 4 | 543М-1158020 |
Коллектор Подробнее |
|
|
| 5 | 543-1158275 |
Прокладка Подробнее |
|
|
| 6 | 543-1109010 |
Воздухоочиститель Подробнее |
|
|
| 7 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 8 | 252007 |
Шайба 12 Подробнее |
|
|
| 9 | 547А-1158199 |
Стяжка Подробнее |
|
|
| 10 | 543М-1158050 |
Кронштейн Подробнее |
|
|
| 11 | 258069 |
Шплинт 5х36 Подробнее |
|
|
| 12 | 543М-1158080 |
Кожух Подробнее |
|
|
| 13 | 543М-1158240 |
Балка Подробнее |
|
|
| 14 | 543-1158246 |
Шланг соединительный Подробнее |
|
|
| 15 | 543-3506226-А |
Прокладка Подробнее |
|
|
| 16 | 543М-1158142 |
Труба отсоса пыли правая Подробнее |
|
|
| 17 | 543-1158390 |
Клапан перекрытия диффузора Подробнее |
|
|
| 18 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 19 | 252135 |
Шайба 8Т Подробнее |
|
|
| 29 | 543-1203099 |
Прокладка Подробнее |
|
|
| 30 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 31 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 32 | 252006 |
Шайба 10 Подробнее |
|
|
| 33 | 379677 |
Кляммер Подробнее |
|
|
| 34 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 35 | 543М-1158164 |
Труба отсоса пыли промежуточная Подробнее |
|
|
| 36 | 543М-1158066 |
Патрубок Подробнее |
|
|
| 37 | 543-1158274 |
Прокладка Подробнее |
|
|
| 38 | 543-1158286 |
Фланец Подробнее |
|
|
| 39 | 543-1158247 |
Шланг соединительный Подробнее |
|
|
| 40 | 543М-1158036 |
Труба Подробнее |
|
|
| 45 | 543М-1158143 |
Труба отсоса пыли левая Подробнее |
|
|
| 46 | 543М-1158037 |
Труба Подробнее |
|
|
| 47 | 64229-1303514 |
Хомут Подробнее |
|
|
| 49 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
| 50 | 252039 |
Шайба 10 Подробнее |
|
|
| 51 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 52 | 252037 |
Шайба 6 Подробнее |
|
|
| 53 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 54 | 547А-1158202-10 |
Уплотнитель Подробнее |
|
|
| 55 | 543М-1158158 |
Труба отсоса пыли правая Подробнее |
|
|
| 56 | 543М-1158159 |
Труба отсоса пыли левая Подробнее |
|
