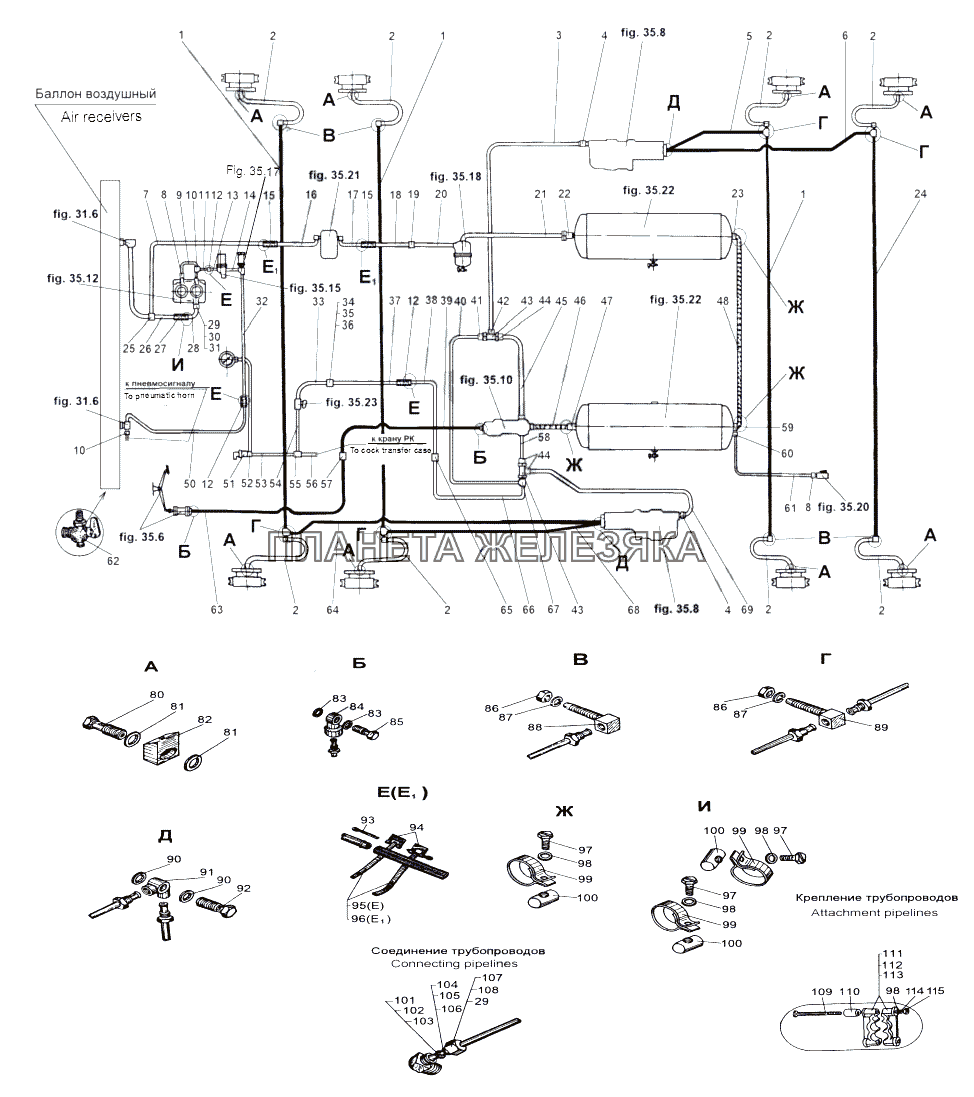

| ← Колодка тормоза 543-3501090-А | Установка трубопроводов 543M → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 200-3724015 |
Втулка резиновая Подробнее |
|
||
| 200221 |
Болт М6-6gх60 Подробнее |
|
||
| 201415 |
Болт М6-6gх10 Подробнее |
|
||
| 201416 |
Болт М6-6gх12 Подробнее |
|
||
| 201418 |
Болт М6-6gх16 Подробнее |
|
||
| 201422 |
Болт М6-6gх25 Подробнее |
|
||
| 201460 |
Болт М8-6gх30 Подробнее |
|
||
| 201495 |
Болт М10-6gх20 Подробнее |
|
||
| 240836 |
Винт 5х12 Подробнее |
|
||
| 250510 |
Гайка М8-6Н Подробнее |
|
||
| 252035 |
Шайба 4 Подробнее |
|
||
| 252135 |
Шайба 8Т Подробнее |
|
||
| 252136 |
Шайба 10.ОТ Подробнее |
|
||
| 258053 |
Шплинт 4х25 Подробнее |
|
||
| 315406 |
Кляммер Подробнее |
|
||
| 315407 |
Кляммер Подробнее |
|
||
| 315409 |
Кляммер Подробнее |
|
||
| 315412 |
Кляммер Подробнее |
|
||
| 375085 |
Гайка М33х1,5-5H6Н Подробнее |
|
||
| 379164 |
Кляммер Подробнее |
|
||
| 379168 |
Кляммер Подробнее |
|
||
| 379173 |
Кляммер Подробнее |
|
||
| 379198 |
Кляммер Подробнее |
|
||
| 379206 |
Кляммер Подробнее |
|
||
| 379215 |
Кляммер Подробнее |
|
||
| 379223 |
Кляммер Подробнее |
|
||
| 379675 |
Кляммер Подробнее |
|
||
| 379679 |
Кляммер Подробнее |
|
||
| 401879 |
Кляммер Подробнее |
|
||
| 401892 |
Кляммер Подробнее |
|
||
| 500-1104542 |
Втулка Подробнее |
|
||
| 535А-3506404 |
Шланг защитный Подробнее |
|
||
| 543-1804397 |
Прокладка Подробнее |
|
||
| 543-3506043 |
Пружина Подробнее |
|
||
| 543-3506176 |
Колодка Подробнее |
|
||
| 543-3506210 |
Втулка Подробнее |
|
||
| 543-3506215 |
Втулка Подробнее |
|
||
| 543-3506222 |
Прокладка Подробнее |
|
||
| 543-3506223 |
Прокладка Подробнее |
|
||
| 543-3506226-А |
Прокладка Подробнее |
|
||
| 543-3506433-20 |
Скоба верхняя Подробнее |
|
||
| 543-3506434-30 |
Скоба нижняя Подробнее |
|
||
| 543М-3506438-10 |
Хомут Подробнее |
|
||
| 547А-3724870 |
Втулка Подробнее |
|
||
| 547А-3724872 |
Втулка Подробнее |
|
||
| 1 | 543-3506376 |
Гидропровод Подробнее |
|
|
| 2 | 543-3506410-А |
Шланг тормозной Подробнее |
|
|
| 3 | 543-3506282 |
Воздухопровод Подробнее |
|
|
| 4 | 379057 |
Угольник Подробнее |
|
|
| 5 | 543А-3506421 |
Гидропровод Подробнее |
|
|
| 6 | 543А-3506446 |
Гидропровод Подробнее |
|
|
| 7 | 543-3506205-10 |
Воздухопровод Подробнее |
|
|
 |
8 | 314612 |
Ниппель Подробнее |
|
| 9 | 543-3506352 |
Воздухопровод Подробнее |
|
|
| 10 | 379435 |
Тройник ввертный Подробнее |
|
|
| 11 | 543-3506350 |
Воздухопровод Подробнее |
|
|
| 12 | 535А-3506408 |
Рукав d.10 Подробнее |
|
|
| 13 | 543-3506221 |
Воздухопровод Подробнее |
|
|
| 14 | 543-3506236 |
Воздухопровод Подробнее |
|
|
| 15 | 7410-3506114 |
Шланг Подробнее |
|
|
| 16 | 543-3506302 |
Воздухопровод Подробнее |
|
|
| 17 | 543-3506316 |
Воздухопровод Подробнее |
|
|
| 18 | 543-3506203 |
Воздухопровод Подробнее |
|
|
| 19 | 314610 |
Ниппель Подробнее |
|
|
| 20 | 543-3506206 |
Воздухопровод Подробнее |
|
|
| 21 | 543-3506207 |
Воздухопровод Подробнее |
|
|
| 22 | 543-3515075-11 |
Клапан обратный Подробнее |
|
|
| 23 | 535А-4225098 |
Угольник конечный Подробнее |
|
|
| 24 | 543-3506390 |
Гидропровод Подробнее |
|
|
| 25 | 379563 |
Тройник Подробнее |
|
|
| 26 | 543-3506199 |
Воздухопровод Подробнее |
|
|
| 27 | 535А-3506109 |
Шланг соединительный Подробнее |
|
|
| 28 | 543-3506219 |
Воздухопровод Подробнее |
|
|
| 29 | 405682 |
Гайка накидная 1-18 Подробнее |
|
|
| 30 | 379080 |
Угольник Подробнее |
|
|
| 31 | 379260 |
Муфта конусная 18 Подробнее |
|
|
| 32 | 543-3506224 |
Воздухопровод Подробнее |
|
|
| 33 | 543-3506154 |
Воздухопровод Подробнее |
|
|
| 34 | 543-3506120-10 |
Пластина Подробнее |
|
|
| 35 | 379594 |
Тройник Подробнее |
|
|
| 36 | 402753 |
Угольник Подробнее |
|
|
| 37 | 543-3506142 |
Воздухопровод Подробнее |
|
|
| 38 | 543-3506144 |
Воздухопровод Подробнее |
|
|
| 39 | 543-3506528-10 |
Гидропровод Подробнее |
|
|
| 40 | 543-3506148 |
Воздухопровод Подробнее |
|
|
 |
41 | 314614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
| 43 | 543-3515100 |
Клапан переключения Подробнее |
|
|
| 44 | 379036 |
Ниппель Подробнее |
|
|
| 45 | 543-3506280 |
Воздухопровод Подробнее |
|
|
| 46 | 543-3506114 |
Рукав Ф18 Подробнее |
|
|
| 47 | 401574 |
Ниппель Подробнее |
|
|
| 48 | 543-3506109 |
Шланг Подробнее |
|
|
| 50 | 543-3506348 |
Воздухопровод Подробнее |
|
|
| 51 | 543-3525010-02 |
Клапан буксирный Подробнее |
|
|
| 52 | 543-3506132 |
Переходник Подробнее |
|
|
| 53 | 543-3506325-10 |
Воздухопровод Подробнее |
|
|
| 54 | 543-3506152 |
Воздухопровод Подробнее |
|
|
 |
55 | 379117 |
Тройник переходной 10 Подробнее |
|
| 56 | 543-3506150 |
Воздухопровод Подробнее |
|
|
| 57 | 401556 |
Ниппель Подробнее |
|
|
| 58 | 543-3506268 |
Воздухопровод Подробнее |
|
|
| 59 | 379829 |
Угольник Подробнее |
|
|
| 60 | 379053 |
Угольник Подробнее |
|
|
| 61 | 543-3506360 |
Воздухопровод Подробнее |
|
|
| 62 | 543-3515010 |
Кран спускной Подробнее |
|
|
| 63 | 543-3506525-10 |
Гидропровод Подробнее |
|
|
| 64 | 543-3506373 |
Гидропровод Подробнее |
|
|
| 65 | 379002 |
Ниппель проходной Подробнее |
|
|
| 66 | 543-3506146-10 |
Воздухопровод Подробнее |
|
|
| 67 | 379096 |
Тройник Подробнее |
|
|
| 68 | 543-3506400 |
Гидропровод Подробнее |
|
|
| 69 | 543-3506270-10 |
Воздухопровод Подробнее |
|
|
| 80 | 543-3506018 |
Болт Подробнее |
|
|
| 81 | 543-3506013 |
Прокладка Подробнее |
|
|
| 82 | 543-3506426 |
Тройник Подробнее |
|
|
| 83 | 375992 |
Шайба Подробнее |
|
|
| 84 | 543-3506045 |
Муфта соединительная Подробнее |
|
|
| 85 | 543-3506016 |
Болт Подробнее |
|
|
| 86 | 250559 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 87 | 252158 |
Шайба 14Л Подробнее |
|
|
| 88 | 535Б-3506379-01 |
Ниппель угловой Подробнее |
|
|
| 89 | 543-3506379-01 |
Ниппель угловой Подробнее |
|
|
| 89 | 543-3506379-01 |
Ниппель угловой Подробнее |
|
|
| 90 | 376120 |
Шайба 18 Подробнее |
|
|
| 91 | 543-3506010 |
Тройник Подробнее |
|
|
| 92 | 543-3506012 |
Болт Подробнее |
|
|
| 93 | 297575 |
Шплинт 5,6х22 Подробнее |
|
|
| 94 | 297580 |
Пряжка Подробнее |
|
|
| 95 | 297582 |
Лента Подробнее |
|
|
| 96 | 401804 |
Лента стяжная Подробнее |
|
|
| 97 | 370537 |
Болт М6-6gх35 Подробнее |
|
|
| 98 | 252004 |
Шайба 6 Подробнее |
|
|
| 99 | 535Б-3506112 |
Хомут шланга Подробнее |
|
|
| 100 | 374179 |
Гайка М6-6Н Подробнее |
|
|
| 101 | 379254 |
Муфта Подробнее |
|
|
| 102 | 379255 |
Муфта 14 Подробнее |
|
|
| 103 | 379257 |
Муфта 18 Подробнее |
|
|
| 104 | 0000-3506717 |
Кольцо 008-011-19-2-2 Подробнее |
|
|
| 105 | 0000-1602722 |
Кольцо 012-016-25-2-2 Подробнее |
|
|
| 106 | 0000-2402726 |
Кольцо 016-020-25-2-2 Подробнее |
|
|
| 107 | 405641 |
Гайка стяжная Подробнее |
|
|
| 108 | 405662 |
Гайка накидная 1-14 Подробнее |
|
|
| 109 | 200226 |
Болт М6-6gх85 Подробнее |
|
|
| 110 | 543-3506172 |
Втулка Подробнее |
|
|
| 111 | 535А-3506160 |
Колодка Подробнее |
|
|
| 112 | 535А-3506165 |
Колодка воздухопроводов Подробнее |
|
|
| 113 | 543-3506165 |
Колодка Подробнее |
|
|
| 114 | 252134 |
Шайба 6Т Подробнее |
|
|
| 115 | 250508 |
Гайка М6-6Н Подробнее |
|
