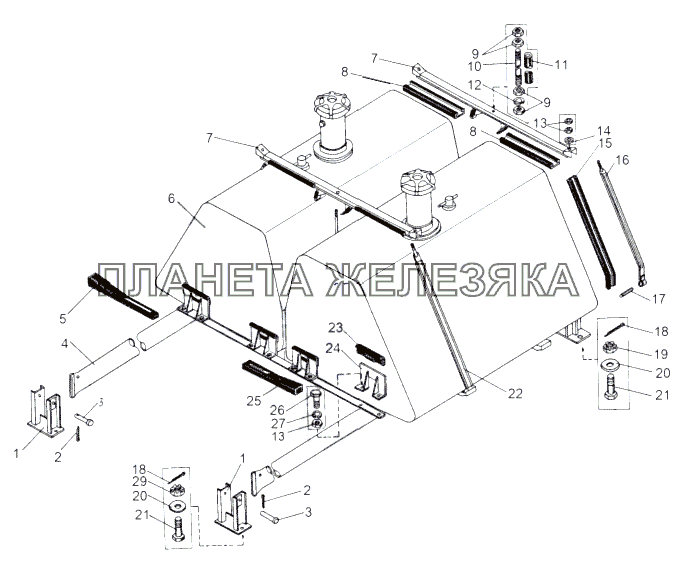

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 543А-1101760-10 |
Кронштейн передний Подробнее |
|
|
| 2 | 258054 |
Шплинт 4,0х32 Подробнее |
|
|
| 3 | 378013 |
Палец 20х80 Подробнее |
|
|
| 4 | 543А-1101600-11 |
Основание баков Подробнее |
|
|
| 5 | 543-1101155-Б |
Прокладка внутренняя Подробнее |
|
|
| 6 | 543-1101010-10 |
Бак топливный Подробнее |
|
|
| 7 | 543А-1101720-11 |
Планка прижимная Подробнее |
|
|
| 8 | 543А-1101594 |
Прокладка Подробнее |
|
|
| 9 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 10 | 543А-1101640 |
Стяжка баков Подробнее |
|
|
| 11 | 543А-1101644 |
Шланг 8 Подробнее |
|
|
| 12 | 252135 |
Шайба 8Т Подробнее |
|
|
| 13 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 14 | 252006 |
Шайба 10 Подробнее |
|
|
| 15 | 543А-1101132 |
Прокладка хомута Подробнее |
|
|
| 16 | 543А-1101111 |
Лента хомута Подробнее |
|
|
| 17 | 543А-1101162 |
Ось Подробнее |
|
|
 |
18 | 258040 |
Шплинт 3,2х25 Подробнее |
|
| 19 | 250977 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 20 | 252007 |
Шайба 12 Подробнее |
|
|
| 21 | 205454 |
Болт М8х1.5-6gх16 Подробнее |
|
|
| 22 | 543А-1101110 |
Хомут Подробнее |
|
|
| 23 | 547А-1101132 |
Прокладка Подробнее |
|
|
| 24 | 547В-1101216-20 |
Упор Подробнее |
|
|
| 25 | 543-1101156 |
Прокладка наружная Подробнее |
|
|
| 26 | 201495 |
Болт М10-6gх20 Подробнее |
|
|
| 27 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 29 | 250869 |
Гайка М12х1.25-5Н6Н Подробнее |
|
