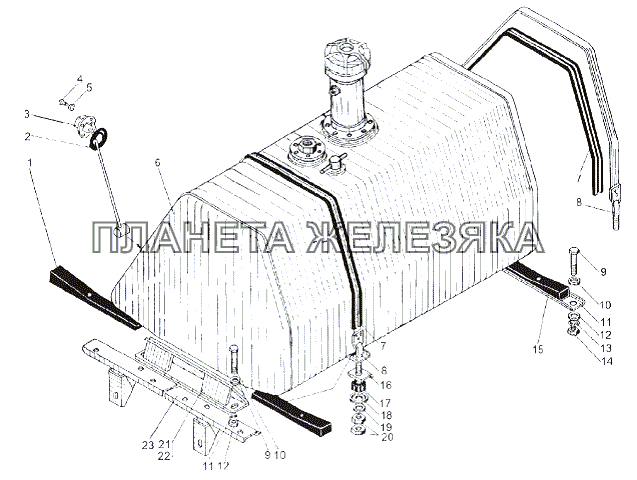

Установка топливных баков 543 МАЗ-543 (7310)
| ← Монтажная схема топливопроводов 543 M | Бак топливный 543-1101010-10 (для шасси 543, 543А) → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 543-1101155-Б |
Прокладка внутренняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 2 | 543-3806026 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | БМ127-3806600 |
Датчик Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | 220007 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | 25200 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 6 | 543-1101010-10 |
Бак топливный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 7 | 543-1101132 |
Прокладка ленты Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | 543-1101110-Б |
Хомут крепления бака Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 9 | 371685 |
Болт М10-6gх65 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | 252006 |
Шайба 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 11 | 543-1101183-Б |
Опора бака Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 12 | 252039 |
Шайба 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 13 | 252136 |
Шайба 10.ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 14 | 250512 |
Гайка М10-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 15 | 543-1101156 |
Прокладка наружная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 16 | 543-1101188-20 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 17 | 543-1302105 |
Подушка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 18 | 543-1302106 |
Тарелка подушки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | 252016 |
Шайба 14 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 20 | 250558 |
Гайка М14-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 21 | 543-1101217-А |
Упор левый Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 22 | 543-1101216-Б |
Упор правый Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 23 | 543-1101284-Б |
Подкладка упора Подробнее
Дополнительная информация:
|
|
