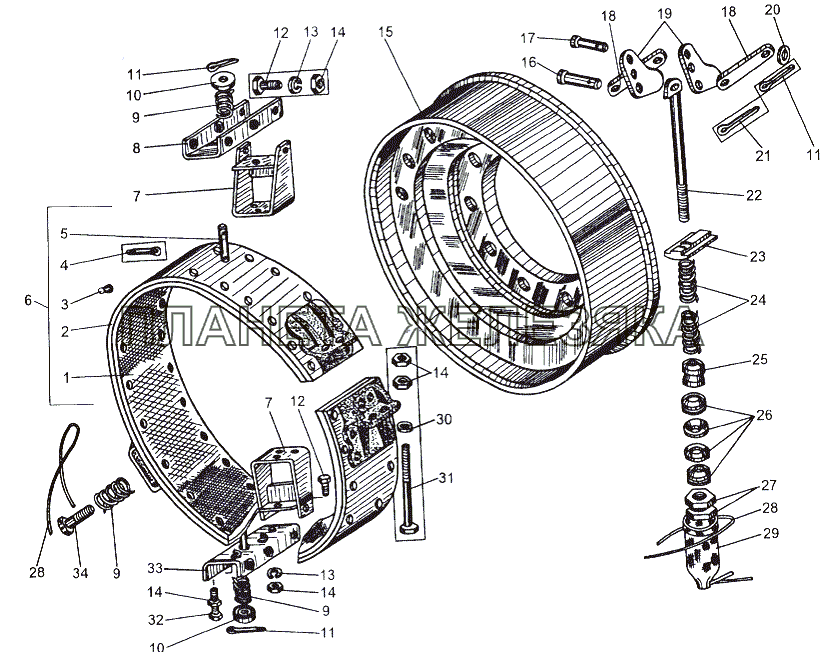

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 535А-3507056 |
Лента ручного тормоза в сборе Подробнее |
|
|
| 2 | 535А-3507059 |
Накладка ленты ручного тормоза Подробнее |
|
|
| 3 | 313000 |
Заклепка 5х12 Подробнее |
|
|
| 4 | 258039 |
Шплинт 3,2х20 Подробнее |
|
|
| 5 | 535А-3507094 |
Палец пружины Подробнее |
|
|
| 6 | 535А-3507054-Б |
Лента ручного тормоза с накладкой в сборе Подробнее |
|
|
| 7 | 543-3507090-01 |
Кронштейн подводящей ленты Подробнее |
|
|
| 8 | 543-3507128 |
Балка верхняя Подробнее |
|
|
 |
9 | 258040 |
Шплинт 3,2х25 Подробнее |
|
| 9 | 501Т-3507063 |
Пружина Подробнее |
|
|
| 10 | 535А-3507093 |
Тарелка пружины Подробнее |
|
|
| 12 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 13 | 252135 |
Шайба 8Т Подробнее |
|
|
| 13 | 260112 |
Палец 14х45 Подробнее |
|
|
| 14 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 14 | 260091 |
Палец 12х45 Подробнее |
|
|
| 15 | 543-3507052-01 |
Барабан стояночного тормоза Подробнее |
|
|
| 18 | 535А-3507076 |
Щека привода ручного тормоза Подробнее |
|
|
| 19 | 535А-3507078 |
Кулак ручного тормоза Подробнее |
|
|
| 20 | 252007 |
Шайба 12 Подробнее |
|
|
| 21 | 258053 |
Шплинт 4х25 Подробнее |
|
|
| 22 | 535А-3507082 |
Стяжка ленты ручного тормоза Подробнее |
|
|
| 23 | 535А-3507080 |
Опора нажимного кулака Подробнее |
|
|
| 24 | 535А-3507086 |
Пружина возвратная ленты ручного тормоза Подробнее |
|
|
| 25 | 535А-3507088-01 |
Сухарь Подробнее |
|
|
| 26 | 535А-3507082 |
Стяжка ленты ручного тормоза Подробнее |
|
|
| 27 | 250559 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 28 | 258255 |
Шплинт 1,2х225 Подробнее |
|
|
| 29 | 535А-3507089-Б2 |
Чехол в сборе Подробнее |
|
|
 |
30 | 252005 |
Шайба 8 Подробнее |
|
| 31 | 200279-01 |
Болт М8-6gх100 Подробнее |
|
|
| 32 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 33 | 543-3507130 |
Балка нижняя Подробнее |
|
|
| 34 | 371753 |
Болт 3М12х1,25-6gх50 Подробнее |
|
