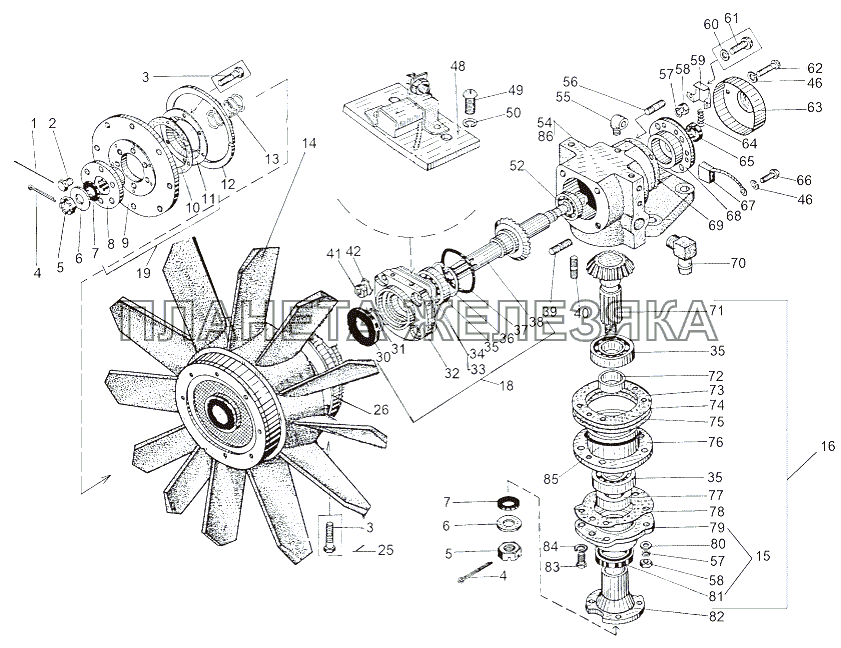

Редуктор вентилятора 543-1308210-А1, 543-1308211-А1 МАЗ-543 (7310)
| ← Вал карданный 543-1308586-А | Крыльчатка с магнитопроводом 543-1308010 → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 258252 |
Шплинт 1,2х150 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 206594 |
Болт 3М12х1,25-6gx20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 206460 |
Болт 3М6-6gх12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 258054 |
Шплинт 4,0х32 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 251014 |
Гайка М18х1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 376128 |
Шайба 18 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 543-1308556-А |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 543-1308422 |
Ступица якоря Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 543-1308412-10 |
Якорь Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 543-1308419 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 543-1308414 |
Маслоотражатель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 543-1308417 |
Диск фрикционный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 543-1308409 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 543-1308010 |
Крыльчатка (см. рис. 13.7) Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 543-1308236 |
Крышка подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 543-1308224 |
Шестерня ведущая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 543-1308265-30 |
Вал вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 543-1308410 |
Якорь Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 258255 |
Шплинт 1,2х225 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 543-1308711-А |
Кожух защитный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 537-4202160-01 |
Манжета 2.2-52x75-3 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 400389 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 79111-1757082 |
Стакан Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 543-1308322 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 543-1308323 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | 0000-1315222 |
Подшипник 6-207К5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 36 | 400464 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | 0000-1308849 |
Кольцо У-85х80-2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 543-1308268-Г |
Вал вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
39 | 216279 |
Шпилька М12х28 Подробнее
Дополнительная информация:
|
|||||||||||||||
| 40 | 373167 |
Шпилька М10х40 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | 250515 |
Гайка М12х1,25-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | 375830 |
Шайба 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 46 | 252133 |
Шайба 5Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 48 | 547А-1317210 |
Щетка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 49 | 220103 |
Винт М6-6gх12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 50 | 252134 |
Шайба 6Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 52 | 0000-1754235 |
Подшипник 304К Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 54 | 543-1308214-20 |
Корпус редуктора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 55 | 379051 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 56 | 373268 |
Шпилька М10х28 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 57 | 252136 |
Шайба 10.ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 58 | 250513 |
Гайка М10х1-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 59 | 543-1308476-01 |
Корпус щетки Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 60 | 252130 |
Шайба 3Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 61 | 220001 |
Винт М3-6gх6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 62 | 220086 |
Винт М5-6gх30 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 63 | 543-1308254-01 |
Крышка защитная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 64 | 537-2402416 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 65 | 543-1714404-01 |
Манжета 1.2-16х30-3 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 66 | 220076 |
Винт М5-6gх8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 67 | 0000-1308688 |
Щетка ЭГ-4 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 68 | 543-1308272-11 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 69 | 543-1308270 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 70 | 535А-4225098 |
Угольник конечный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 71 | 543-1308226-Б |
Шестерня Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 72 | 543-1308290 |
Втулка распорная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 73 | 543-1308231 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 74 | 543-1308232 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 75 | 543-1308233 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 76 | 543-1308227 |
Стакан подшипников Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 77 | 543-1308244 |
Сальник торцовый Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 78 | 543-1308241 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 79 | 543-1308237 |
Крышка со втулкой Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 80 | 252006 |
Шайба 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 81 | 543-1308070 |
Манжета 2.2-44х65-3 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 82 | 543-1308549 |
Фланец Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 83 | 201456 |
Болт М8-6gх20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 84 | 252135 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 85 | 0000-1308788 |
Кольцо 075-085-58-2-2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 86 | 543-1308215-20 |
Корпус редуктора Подробнее
Дополнительная информация:
|
|
