| ← Механизм блокировки 535А-1512320-31 | Планетарная коробка передач 543-1700035 → |

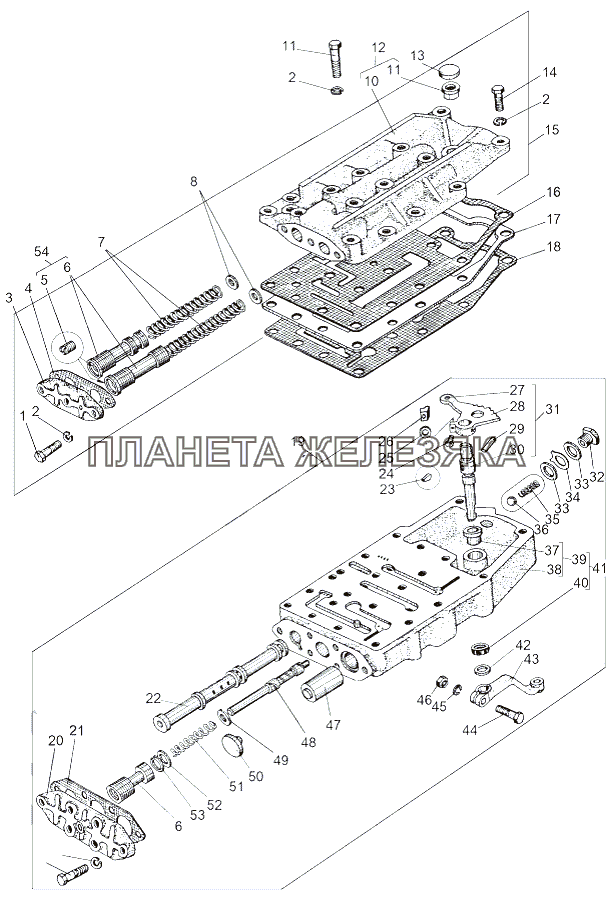

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 201540 |
Болт М12-6gх30 Подробнее |
|
|
| 2 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 3 | 535А-1512160-Б |
Крышка верхняя Подробнее |
|
|
| 4 | 535А-1512158-11 |
Прокладка верхней крышки Подробнее |
|
|
| 5 | 535А-1512204 |
Жиклер Подробнее |
|
|
| 6 | 535А-1512207 |
Золотник смазки Подробнее |
|
|
| 7 | 535А-1512175 |
Пружина клапана смазки Подробнее |
|
|
| 8 | 535А-1512083 |
Шайба регулировочная Подробнее |
|
|
| 9 | 200371 |
Болт М12-6gх60 Подробнее |
|
|
| 10 | 543-1712150-10 |
Крышка механизма Подробнее |
|
|
| 11 | 535А-1512026 |
Втулка Подробнее |
|
|
| 12 | 543-1712148-10 |
Крышка c втулкой Подробнее |
|
|
| 13 | 535А-1512154-Б |
Заглушка Подробнее |
|
|
 |
14 | 201544 |
Болт М12-6gх40 Подробнее |
|
| 15 | 543-1712140-01 |
Крышка механизма с золотниками Подробнее |
|
|
| 16 | 543-1712138-02 |
Прокладка крышки Подробнее |
|
|
| 17 | 543-1712133 |
Пластина промежуточная Подробнее |
|
|
| 18 | 543-1712132-01 |
Прокладка корпуса Подробнее |
|
|
| 19 | 543-1712016-11 |
Корпус с валом Подробнее |
|
|
| 19 | 543-1712016-11 |
Корпус с валом Подробнее |
|
|
| 20 | 543-1712075-А |
Крышка боковая Подробнее |
|
|
| 21 | 543-1712070-01 |
Прокладка крышки боковой Подробнее |
|
|
| 22 | 543-1712035 |
Селектор Подробнее |
|
|
| 23 | 378079 |
Шпонка 3х5 Подробнее |
|
|
| 24 | 206460 |
Болт 3М6-6gх12 Подробнее |
|
|
| 25 | 375412 |
Шайба 6 Подробнее |
|
|
| 26 | 543-1712121 |
Упор Подробнее |
|
|
| 27 | 535А-1512109 |
Штифт рычага Подробнее |
|
|
| 28 | 543-1712106-Б |
Рычаг золотника Подробнее |
|
|
| 29 | 377502 |
Штифт 8х32 Подробнее |
|
|
| 30 | 535А-1512100-Б |
Вал привода Подробнее |
|
|
| 31 | 543-1712095-Б |
Вал привода Подробнее |
|
|
| 32 | 535А-1512122 |
Корпус фиксатора Подробнее |
|
|
| 33 | 535А-1512129 |
Прокладка Подробнее |
|
|
| 34 | 535А-1512130 |
Стопорная шайба Подробнее |
|
|
| 35 | 535А-1512125 |
Пружина фиксатора Подробнее |
|
|
| 36 | 0000-2402201 |
Шарик 9.525-100 Подробнее |
|
|
| 37 | 535А-1512026 |
Втулка Подробнее |
|
|
| 38 | 543-1712030-20 |
Корпус Подробнее |
|
|
| 39 | 543-1712022-10 |
Корпус с втулкой Подробнее |
|
|
| 40 | 543-1714404-01 |
Манжета 1.2-16х30-3 Подробнее |
|
|
| 41 | 543-1712018-10 |
Корпус с втулкой Подробнее |
|
|
| 41 | 543-1712018-10 |
Корпус с втулкой Подробнее |
|
|
| 42 | 535А-1512111 |
Шайба Подробнее |
|
|
| 43 | 543-1712116 |
Рычаг Подробнее |
|
|
 |
44 | 200315 |
Болт М10-6gх40 Подробнее |
|
| 45 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 46 | 250612 |
Гайка М10-6Н Подробнее |
|
|
| 47 | 535А-1512062-Б |
Золотник маятниковый Подробнее |
|
|
| 48 | 543-1712084-Б |
Шток Подробнее |
|
|
| 49 | 543-1712080 |
Шайба регулировочная Подробнее |
|
|
| 50 | 543-1712065 |
Упор Подробнее |
|
|
| 51 | 543-1712091 |
Пружина Подробнее |
|
|
| 52 | 543-1712081 |
Шайба Подробнее |
|
|
| 53 | 543-1712098 |
Кольцо пружинное упорное Подробнее |
|
|
| 54 | 535А-1512206 |
Золотник смазки в сборе Подробнее |
|
