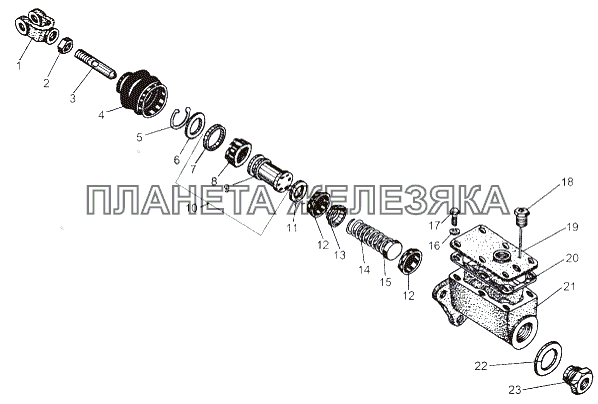

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 543-3504272 |
Вилка толкателя Подробнее |
|
|
| 2 | 250612 |
Гайка М10-6Н Подробнее |
|
|
| 3 | 543-3504266 |
Толкатель Подробнее |
|
|
| 4 | 543-3504276 |
Колпак Подробнее |
|
|
| 5 | 543-3504242 |
Кольцо пружинное Подробнее |
|
|
| 6 | 543-3504239 |
Шайба упорная Подробнее |
|
|
| 7 | 543-3504228 |
Обойма манжеты Подробнее |
|
|
| 8 | 0000-3504879 |
Манжета Д4103.596 Подробнее |
|
|
| 9 | 543-3504222 |
Поршень Подробнее |
|
|
| 10 | 543-3504220 |
Поршень Подробнее |
|
|
| 11 | 543-3504246 |
Клапан поршня Подробнее |
|
|
| 12 | 0000-3504884 |
Манжета Д4103.715 Подробнее |
|
|
| 13 | 543-3504238 |
Седло пружины Подробнее |
|
|
| 14 | 543-3504237-01 |
Пружина возвратная Подробнее |
|
|
| 15 | 547-3504258 |
Поршень вспомогательный Подробнее |
|
|
| 16 | 252135 |
Шайба 8Т Подробнее |
|
|
| 17 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 18 | 543-3504290-02 |
Уровнемер Подробнее |
|
|
| 19 | 543-3504216-Б |
Крышка картера Подробнее |
|
|
| 20 | 543-3504217 |
Прокладка крышки Подробнее |
|
|
| 21 | 543-3504212 |
Картер подпедального цилиндра Подробнее |
|
|
| 22 | 376193 |
Шайба 27 Подробнее |
|
|
| 23 | 543-3504262 |
Пробка Подробнее |
|
