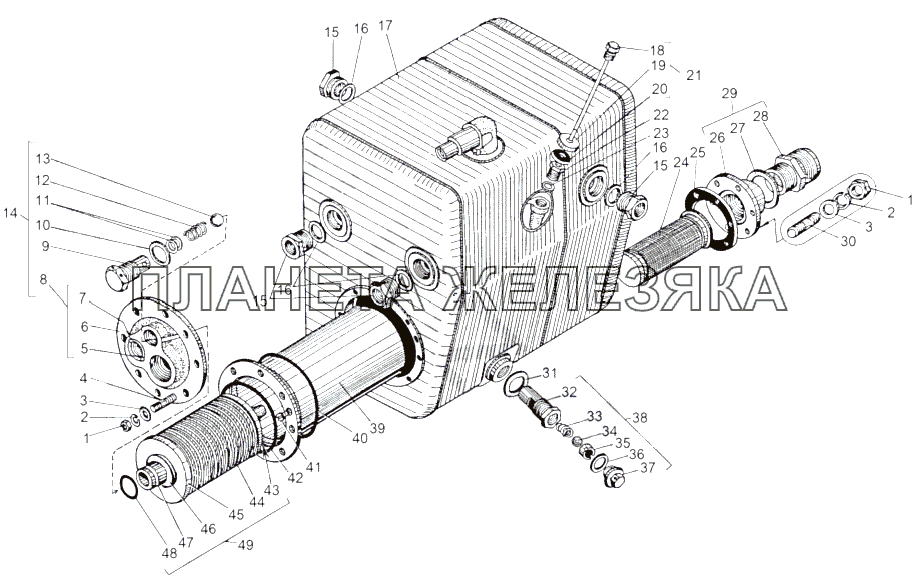

| ← Установка масляного бака гидротрансформатора 543 | Установка масляного бака гидротрансформатора 543А → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 250513 |
Гайка М10х1-6Н Подробнее |
|
|
| 2 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 3 | 252006 |
Шайба 10 Подробнее |
|
|
| 4 | 373264 |
Шпилька М10 Подробнее |
|
|
| 5 | 543-1716144 |
Переходник Подробнее |
|
|
| 6 | 543-1716140-01 |
Крышка фильтра Подробнее |
|
|
| 7 | 377345 |
Штифт Подробнее |
|
|
| 8 | 543-1716138 |
Крышка фильтра Подробнее |
|
|
| 9 | 535А-1517142 |
Корпус перепускного клапана Подробнее |
|
|
| 10 | 535А-1517058-Б2 |
Прокладка Подробнее |
|
|
| 11 | 543-3504239 |
Шайба упорная Подробнее |
|
|
| 12 | 535А-1517146 |
Пружина перепускного клапана Подробнее |
|
|
| 13 | 0000-3410201 |
Шарик 26.988-100 Подробнее |
|
|
| 14 | 543-1716136 |
Крышка фильтра Подробнее |
|
|
| 15 | 543-1718113-А |
Переходник Подробнее |
|
|
| 16 | 535А-1018544-Б |
Прокладка сливной пробки Подробнее |
|
|
| 17 | 543-1718012-11 |
Корпус бака Подробнее |
|
|
| 18 | 543-1718201 |
Стержень указателя Подробнее |
|
|
| 19 | 543-1101055 |
Шайба линейки Подробнее |
|
|
| 20 | 543-1101044-10 |
Прокладка линейки Подробнее |
|
|
| 21 | 543-1718200-Б |
Указатель уровня масла Подробнее |
|
|
| 22 | 543-1718051-Б |
Переходник указателя Подробнее |
|
|
| 23 | 535А-1503034 |
Прокладка Подробнее |
|
|
| 24 | 543-1718208 |
Фильтр заборника Подробнее |
|
|
| 25 | 543-1718099-01 |
Прокладка Подробнее |
|
|
| 26 | 543-1718172 |
Фланец штуцера Подробнее |
|
|
| 27 | 543-1719012 |
Прокладка Подробнее |
|
|
| 28 | 543-1719522 |
Штуцер Подробнее |
|
|
| 29 | 543-1718170 |
Фланец штуцера Подробнее |
|
|
| 30 | 373268 |
Шпилька М10х28 Подробнее |
|
|
| 31 | 543-1018552 |
Прокладка клапана Подробнее |
|
|
| 32 | 543-1718364 |
Корпус клапана Подробнее |
|
|
| 33 | 543-1718366 |
Пружина клапана Подробнее |
|
|
| 34 | 0000-3410201 |
Шарик 26.988-100 Подробнее |
|
|
| 35 | 543-1718370 |
Седло клапана Подробнее |
|
|
| 36 | 535А-1018544-Б |
Прокладка сливной пробки Подробнее |
|
|
| 37 | 535А-1018542-Б |
Пробка сливная масляного бака Подробнее |
|
|
| 38 | 543-1718360 |
Клапан сливной Подробнее |
|
|
| 39 | 543-1716154-11 |
Кожух масляного фильтра Подробнее |
|
|
| 40 | 535А-1517165 |
Манжета уплотнительная Подробнее |
|
|
| 41 | 221578 |
Винт М5-6gх12 Подробнее |
|
|
| 42 | 0000-1716854 |
Кольцо У140х0-2 Подробнее |
|
|
| 43 | 543-1731616 |
Гайка Подробнее |
|
|
| 44 | 543-1716016 |
Секция фильтра Подробнее |
|
|
| 45 | 547А-1716332 |
Дно обтекателя Подробнее |
|
|
| 46 | 543-1716126 |
Втулка регулировочная Подробнее |
|
|
| 47 | 543-1716118-Б |
Труба Подробнее |
|
|
| 48 | 535А-1517132 |
Манжета уплотнительная Подробнее |
|
|
| 49 | 543-1716100-11 |
Фильтрующий элемент Подробнее |
|
