| ← Тормоз рабочий задний | Тормоз стояночный → |

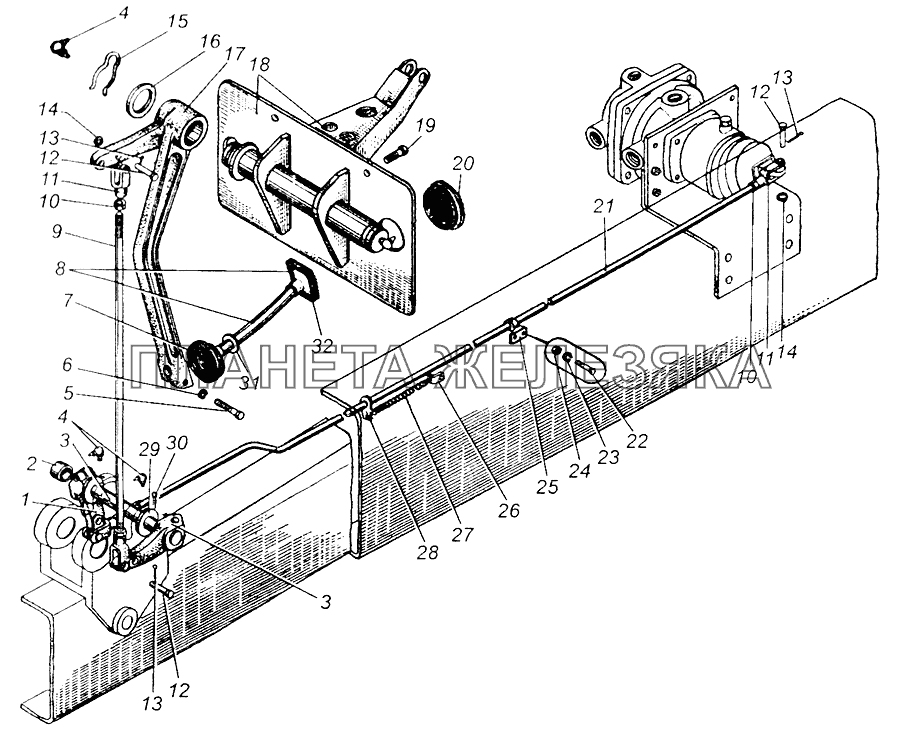

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
200319-П29 |
Болт Подробнее |
||
| 250512-П29 |
Гайка Подробнее |
|
||
| 500-1602020-10 |
Основание педалей Подробнее |
|
||
| 500-3504064-В |
Тяга привода тормозного крана вторая в сборе Подробнее |
|
||
| 500-3504108-Б |
Втулка Подробнее |
|
||
| 500А-1602694-10 |
Втулка Подробнее |
|
||
| 500А-3504056 |
Тяга вторая в сборе Подробнее |
|
||
| 504В-3504056 |
Тяга вторая в сборе Подробнее |
|
||
| 504В-3504057 |
Тяга вторая Подробнее |
|
||
| 509-1602004 |
Основание педалей со щитком в сборе Подробнее |
|
||
| 509-3504056-10 |
Тяга вторая в сборе Подробнее |
|
||
| 509-3504057-10 |
Тяга вторая Подробнее |
|
||
| 5335-1602004-10 |
Основание педалей со щитком в сборе Подробнее |
|
||
| 1 | 500-3504098-20 |
Рычаг валика привода Подробнее |
|
|
| 2 | 500-1602694-10 |
Втулка рычага привода Подробнее |
|
|
| 3 | 500А-3504095 |
Валик привода тормоза в сборе Подробнее |
|
|
| 4 | 264040-П8 |
Пресс-масленка Подробнее |
|
|
 |
5 | 201500-П29 |
Болт Подробнее |
|
| 6 | 252136-П2 |
Шайба Подробнее |
|
|
| 7 | 500А-1602035 |
Буфер педали Подробнее |
|
|
| 8 | 5335-3504015 |
Педаль тормоза в сборе Подробнее |
|
|
| 9 | 500-3504066-В |
Тяга привода тормозного крана первая Подробнее |
|
|
 |
10 | 250515-П29 |
Гайка Подробнее |
|
 |
11 | 200-3504055-Б |
Вилка штока тормозной камеры Подробнее |
|
 |
12 | 260089-П29 |
Палец Подробнее |
|
| 13 | 258053-П29 |
Шплинт Подробнее |
|
|
 |
14 | 252007-П29 |
Шайба Подробнее |
|
| 15 | 200-3504030 |
Шплинт Подробнее |
|
|
| 16 | 252021-П29 |
Шайба Подробнее |
|
|
| 17 | 500-1602018-10 |
Основание педалей в сборе Подробнее |
|
|
| 18 | 509-1602006-А |
Кронштейн педалей со щитком в сборе Подробнее |
|
|
| 19 | 201418-П29 |
Болт Подробнее |
|
|
| 20 | 500-1602076-Б |
Заглушка щитка крепления педалей Подробнее |
|
|
| 21 | 500А-3504057 |
Тяга вторая Подробнее |
|
|
 |
22 | 201460-П29 |
Болт Подробнее |
|
| 23 | 252135-П2 |
Шайба Подробнее |
|
|
| 24 | 250510-П29 |
Гайка Подробнее |
|
|
| 25 | 500-3504088 |
Кронштейн промежуточный Подробнее |
|
|
| 26 | 200-3507076 |
Планка пружины Подробнее |
|
|
| 27 | 200-1602094 |
Пружина оттяжная Подробнее |
|
|
| 28 | 504В-3504046 |
Угольник оттяжной пружины Подробнее |
|
|
| 29 | 252021-П29 |
Шайба Подробнее |
|
|
| 30 | 258055-П29 |
Шплинт Подробнее |
|
|
| 31 | 500А-1602017 |
Плавающая шайба педалей Подробнее |
|
|
| 32 | 5335-3504168 |
Педаль тормоза Подробнее |
|
