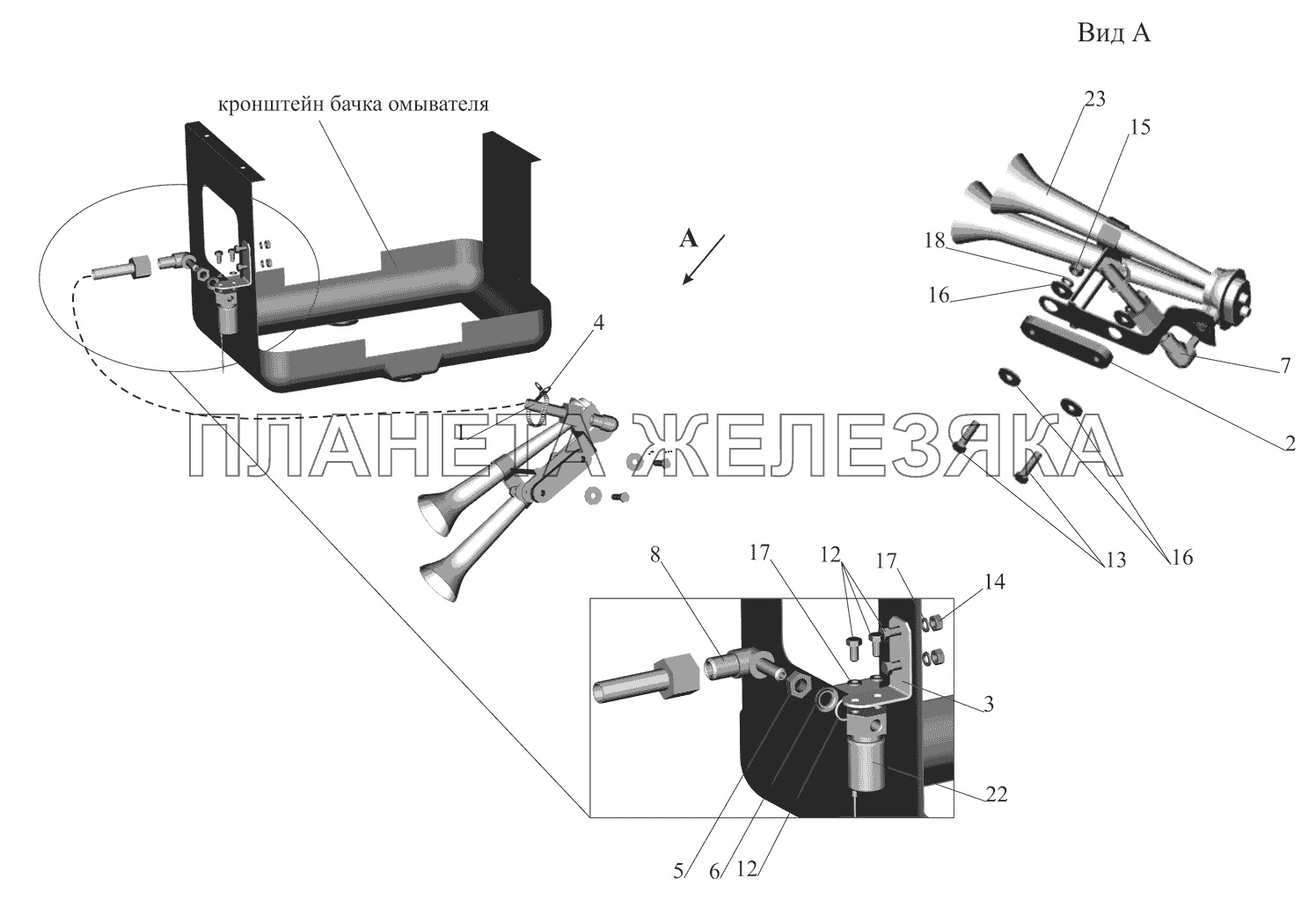

Установка пневмосигнала 6418-3700096 МАЗ-530905| ← Установка электрооборудования независимого воздушного отопителя 6501-3700088-010 | Расположение разъемов и элементов электрооборудования на двигателе ЯМЗ-238ДЕ2 → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 64221-3506193-30 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 515Б-3721062 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 5336-3721435 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 6430-3724624 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 374373 |
Гайка М10х1-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 375600 |
Шайба 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 402748 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
8 | 402945 |
Угольник Подробнее
Дополнительная информация:
|
|||||||||||||
| 12 | 201415 |
Болт М6-6gх10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 200263 |
Болт М8-6gх35 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 250508 |
Гайка М6-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 250510 |
Гайка М8-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 252038 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 252154 |
Шайба 6Л Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 252135 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 008-011-19-2-3 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 1602.3741.000 |
Клапан электромагнитный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | С40-3721000В |
Сигнал пневматический Подробнее
Дополнительная информация:
|
|
