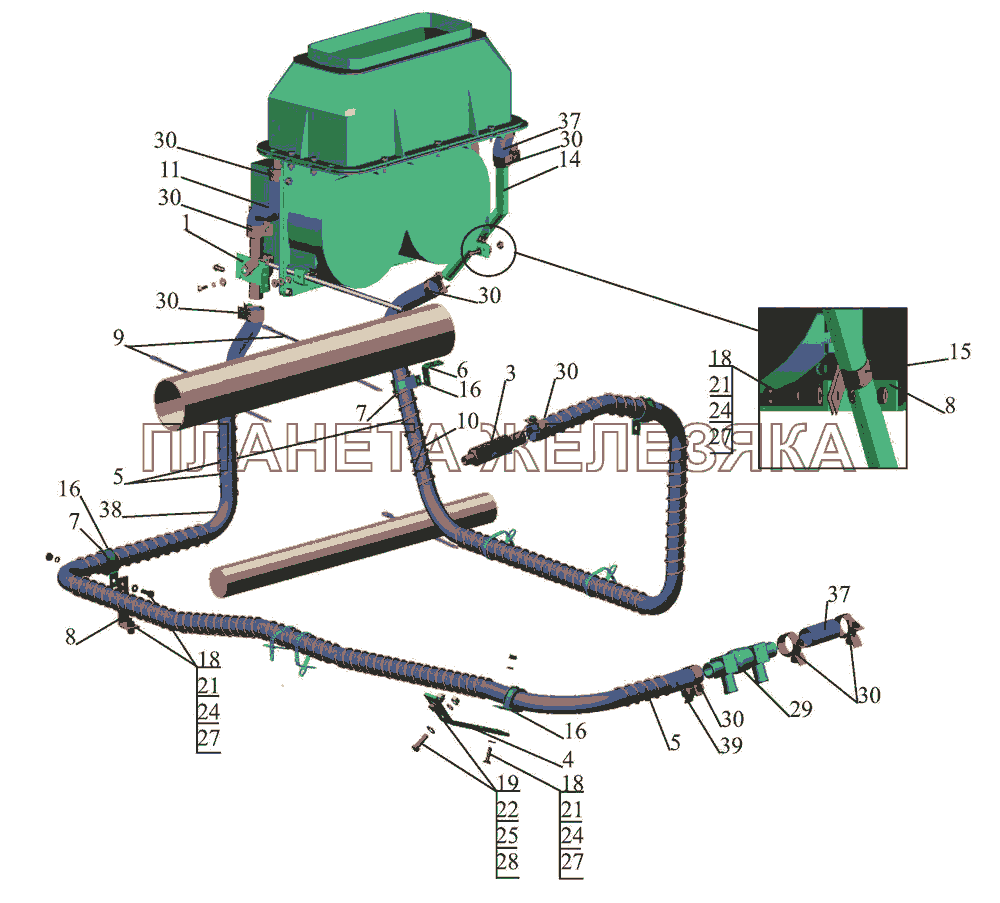

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64226-8100030-010 |
Установка крана управления отопителем Подробнее |
|
|
| 3 | 437040-8101342 |
Штуцер Подробнее |
|
|
| 4 | 6422-1018025-10 |
Кронштейн нижний Подробнее |
|
|
| 5 | 535A-3408046 |
Пружина Подробнее |
|
|
| 6 | 504B-3504046 |
Угольник Подробнее |
|
|
| 7 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 8 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 9 | 6430-3724624 |
Хомут Подробнее |
|
|
| 10 | 544008-8101030 |
Шланг Подробнее |
|
|
| 11 | 437040-8101036 |
Шланг (L=170мм, рукав 20х29-1,6) Подробнее |
|
|
| 14 | 642205-8101395 |
Трубка Подробнее |
|
|
| 15 | 64221-3724630 |
Кляммер Подробнее |
|
|
| 16 | 64221-3724633 |
Хомут Подробнее |
|
|
| 18 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 19 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 21 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 22 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 24 | 252004 |
Шайба 6 Подробнее |
|
|
 |
25 | 252005 |
Шайба 8 Подробнее |
|
| 27 | 252154 |
Шайба 6Л Подробнее |
|
|
| 28 | 252155 |
Шайба 8Л Подробнее |
|
|
| 29 | 437040-8101400 |
Клапан обратный Подробнее |
|
|
| 30 | 6430-8101476 |
Хомут Подробнее |
|
|
| 30 | TORRO25-40/9-C6W2 |
Хомут Подробнее |
|
|
| 37 | 6430-8101036 |
Шланг (L=70мм, рукав 20х29-1,6) Подробнее |
|
|
| 38 | 437040-8101038 |
Шланг Подробнее |
|
