| ← Установка шлангов и крана управления отопителем | Кран управления отопителем → |

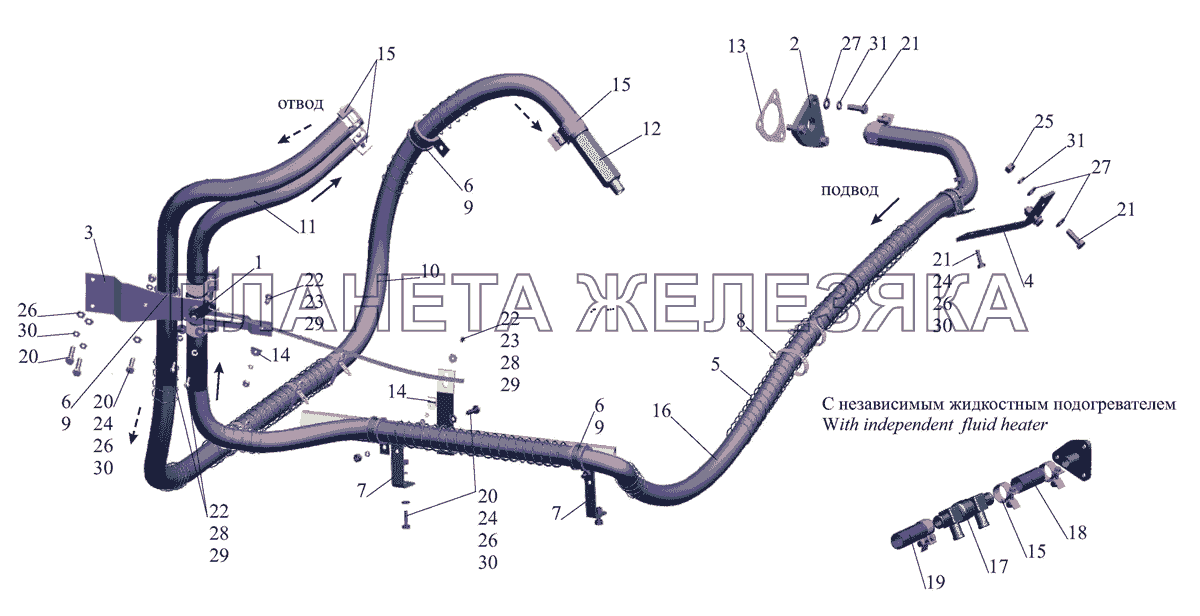

/173.gif "Установка шлангов отопителя МАЗ-437040 (Зубренок)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64226-8101150 |
Кран управления отопителем Подробнее |
|
|
| 2 | 4370-8101338 |
Фланец Подробнее |
|
|
| 3 | 6430-8101190-020 |
Кронштейн Подробнее |
|
|
| 4 | 6422-1018025-10 |
Кронштейн нижний Подробнее |
|
|
| 5 | 535А-3408046 |
Пружина Подробнее |
|
|
| 6 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 7 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 8 | 64221-3724628 |
Хомут Подробнее |
|
|
| 8 | 81.974010631 |
Хомут Подробнее |
|
|
| 9 | 64221-3724633 |
Хомут Подробнее |
|
|
| 10 | 544004-8101030 |
Шланг (L=390мм, рукав 20x29-1,6) Подробнее |
|
|
| 11 | 544008-8101030 |
Шланг Подробнее |
|
|
| 12 | 437040-8101343 |
Штуцер Подробнее |
|
|
| 13 | 4370-8101349 |
Прокладка Подробнее |
|
|
| 14 | 6430-8406073 |
Прижим Подробнее |
|
|
| 15 | 6430-8101476 |
Хомут Подробнее |
|
|
| 15 | TORRO25-40/9-C6W2 |
Хомут Подробнее |
|
|
| 16 | 437040-8101038 |
Шланг Подробнее |
|
|
| 17 | 437040-8101400 |
Клапан обратный Подробнее |
|
|
| 18 | 6430-8101036 |
Шланг (L=70мм, рукав 20х29-1,6) Подробнее |
|
|
| 19 | 643008-8101040 |
Шланг Подробнее |
|
|
| 20 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 21 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 22 | 220079 |
Винт М5-6gх14 Подробнее |
|
|
| 23 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 24 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 25 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 26 | 252004 |
Шайба 6 Подробнее |
|
|
 |
27 | 252005 |
Шайба 8 Подробнее |
|
| 28 | 252036 |
Шайба 5 Подробнее |
|
|
| 29 | 252133 |
Шайба 5Т Подробнее |
|
|
| 30 | 252154 |
Шайба 6Л Подробнее |
|
|
| 31 | 252135 |
Шайба 8Т Подробнее |
|
