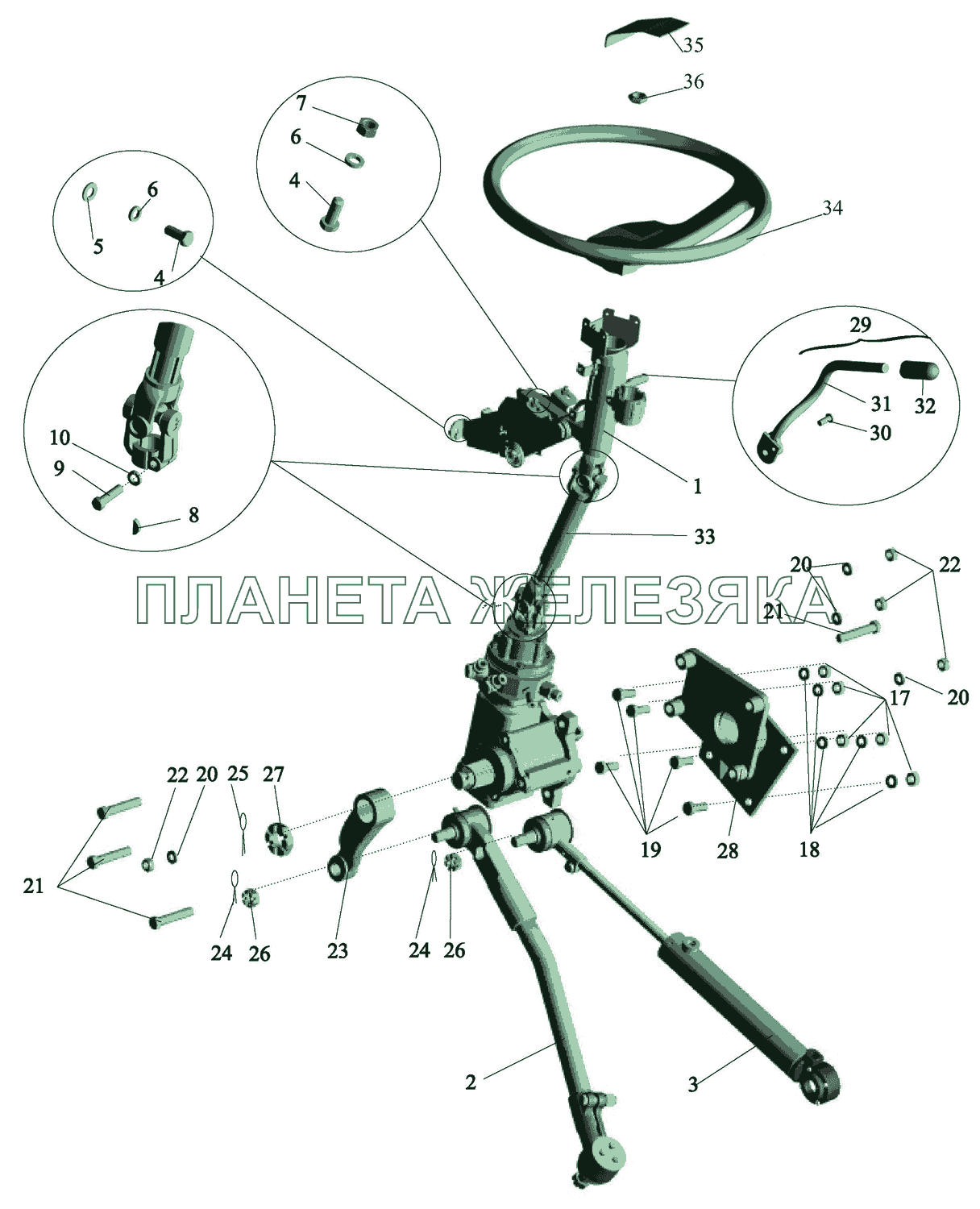

/65.gif "Установка рулевого управления 4370-3400001(лист 1) МАЗ-437040 (Зубренок)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 64221-3400008-02 |
Механизм рулевой Подробнее |
|
||
| 1 | 64221-3403008 |
Кронштейн с колонкой Подробнее |
|
|
| 2 | 4370-3003010-010 |
Тяга продольная Подробнее |
|
|
| 3 | 4370-3405005-031 |
Цилиндр Подробнее |
|
|
| 4 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
 |
5 | 252005 |
Шайба 8 Подробнее |
|
| 6 | 252135 |
Шайба 8Т Подробнее |
|
|
| 7 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 8 | 378057 |
Шпонка 5х7,5 Подробнее |
|
|
 |
9 | 200315 |
Болт М10-6gх40 Подробнее |
|
| 10 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
 |
12 | 5440-3402015 |
Колесо рулевое Подробнее |
|
| 17 | 250558 |
Гайка М14-6Н Подробнее |
|
|
| 18 | 258138 |
Шайба 14 ОТ Подробнее |
|
|
| 19 | 371833 |
Болт М14-6gх40 Подробнее |
|
|
| 20 | 252139 |
Шайба 16.ОТ Подробнее |
|
|
 |
21 | 372653 |
Болт М16х1,5-6gх85 Подробнее |
|
| 22 | 374727 |
Гайка М16х1,5-5Н6Н Подробнее |
|
|
| 23 | 4370-3401090-020 |
Сошка Подробнее |
|
|
| 24 | 258056 |
Шплинт 4х40 Подробнее |
|
|
| 25 | 258073 |
Шплинт 5х60 Подробнее |
|
|
 |
26 | 374910 |
Гайка М20х1,5-5Н6Н Подробнее |
|
| 27 | 311702 |
Гайка М33х1,5-5Н6Н Подробнее |
|
|
| 28 | 437030-3403016 |
Кронштейн Подробнее |
|
|
| 29 | 64221-3403090 |
Ручка Подробнее |
|
|
| 30 | 220104 |
Винт М6-6gх14 Подробнее |
|
|
| 31 | 64221-3403091 |
Ручка Подробнее |
|
|
| 32 | 64221-3403099 |
Ручка Подробнее |
|
|
 |
33 | 4370-3444050 |
Вал нижний в сборе Подробнее |
