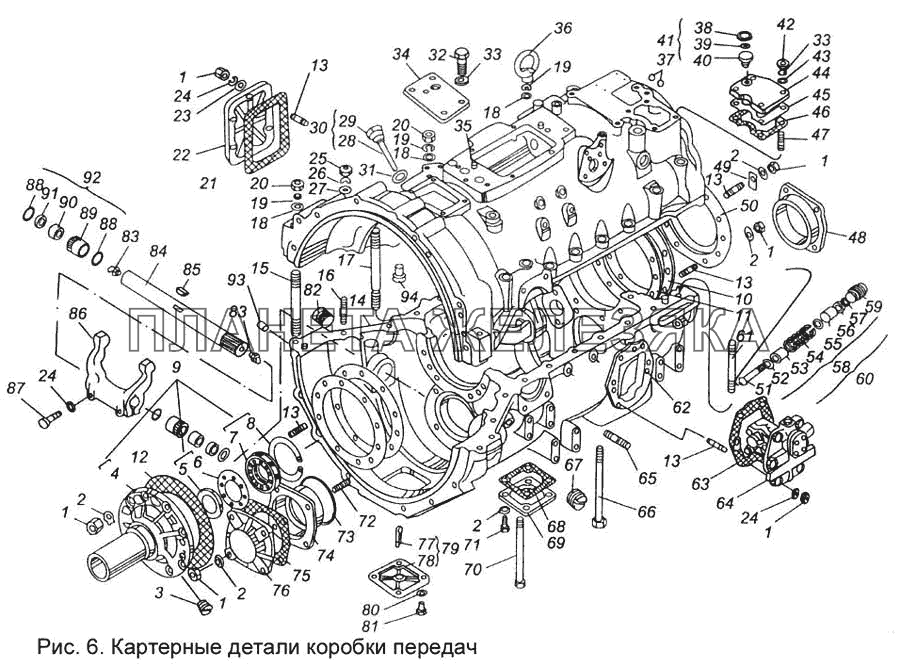

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201.1701017-01 |
Картер КП Подробнее |
|
||
| 201.1701233 |
Манжета 52х72х10 Подробнее |
|
||
| 201.1701234 |
Каркас Подробнее |
|
||
| 201.1701235 |
Пружина 52-0.4х2.4 Подробнее |
|
||
| 216553 |
Шпилька М10х25 Подробнее |
|
||
| 252135 |
Шайба 8Т Подробнее |
|
||
| 312547 |
Шайба 10 Подробнее |
|
||
| 374377 |
Гайка М10х1,25-6Н Подробнее |
|
||
| 54325-1701014 |
Картер Подробнее |
|
||
| 1 | 374377 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 2 | 312546 |
Шайба 10 Подробнее |
|
|
| 3 | 262532 |
Пробка КГ 1/4" Подробнее |
|
|
| 4 | 201.1701041-01 |
Крышка Подробнее |
|
|
 |
5 | 201.1701230 |
Манжета с пружиной Подробнее |
|
| 6 | 201.1701046 |
Экран маслоотражательный Подробнее |
|
|
| 7 | 543205-1701460 |
Кольцо маслоотражательное Подробнее |
|
|
| 8 | 201.1701045 |
Кольцо 2А95 Подробнее |
|
|
| 9 | 201.1701040 |
Крышка подшипника Подробнее |
|
|
| 10 | 201.1701035 |
Прокладка Подробнее |
|
|
| 11 | 201.1701036 |
Прокладка Подробнее |
|
|
 |
12 | 201.1701042 |
Прокладка крышки первичного вала Подробнее |
|
| 13 | 216553 |
Шпилька М10х25 Подробнее |
|
|
| 14 | 201.1701016-01 |
Картер Подробнее |
|
|
| 15 | 310453 |
Шпилька М14х135 Подробнее |
|
|
| 16 | 310457 |
Шпилька М14х45 Подробнее |
|
|
| 17 | 310456 |
Шпилька М14х215 Подробнее |
|
|
| 18 | 252016 |
Шайба 14 Подробнее |
|
|
| 19 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 20 | 250559 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 21 | 205-4202018 |
Прокладка Подробнее |
|
|
 |
22 | 236-1701020 |
Крышка люка Подробнее |
|
| 23 | 252006 |
Шайба 10 Подробнее |
|
|
| 24 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 25 | 250215 |
Гайка М12х1 Подробнее |
|
|
| 26 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 27 | 252007 |
Шайба 12 Подробнее |
|
|
| 28 | 201.1704292 |
Стержень Подробнее |
|
|
| 29 | 201.1704296-10 |
Пробка КГ Подробнее |
|
|
| 30 | 201.1704290-10 |
Указатель уровня масла Подробнее |
|
|
| 31 | 312678 |
Прокладка 30х42 Подробнее |
|
|
| 32 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 33 | 252135 |
Шайба 8Т Подробнее |
|
|
| 34 | 543205-1601030 |
Крышка Подробнее |
|
|
| 35 | 313407 |
Штифт 10х25 Подробнее |
|
|
| 36 | 201.1701350 |
Рым-гайка Подробнее |
|
|
| 37 | Б9.525-100 |
Шарик Подробнее |
|
|
| 38 | 236-1702172-Б |
Колпак корпуса сапуна Подробнее |
|
|
| 39 | 201.1701494 |
Сетка Подробнее |
|
|
| 40 | 236-1702171-Б |
Корпус сапуна Подробнее |
|
|
| 41 | 201.1701486 |
Сапун Подробнее |
|
|
 |
42 | 250511 |
Гайка М8х1-6Н Подробнее |
|
 |
43 | 252005 |
Шайба 8 Подробнее |
|
| 44 | 201.1701023 |
Крышка Подробнее |
|
|
| 45 | 201.1701482 |
Экран крышки Подробнее |
|
|
 |
46 | 201.1701024 |
Прокладка Подробнее |
|
| 47 | 216528 |
Шпилька М8х26 Подробнее |
|
|
| 48 | 201.1701078 |
Гнездо заднего Подробнее |
|
|
| 49 | 201.1701097 |
Планка стопорная Подробнее |
|
|
| 50 | 201.1701192 |
Кольцо упорное Подробнее |
|
|
| 51 | 220116 |
Винт М6-6gх42 Подробнее |
|
|
| 52 | 312480 |
Шайба 7 Подробнее |
|
|
| 53 | ИЛГТ-713141.122 |
Магнит Подробнее |
|
|
| 54 | 236-1704130 |
Кольцо пружинное магнита Подробнее |
|
|
| 55 | 236-1704128 |
Кожух магнита Подробнее |
|
|
| 56 | 201.1704131 |
Основание Подробнее |
|
|
| 57 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 58 | 201.1704120 |
Магнит Подробнее |
|
|
| 59 | 201.1704118 |
Пробка Подробнее |
|
|
| 60 | 201.1704117 |
Пробка Подробнее |
|
|
| 61 | 310452 |
Шпилька М14х100 Подробнее |
|
|
| 62 | 37751 1 |
Штифт Подробнее |
|
|
| 63 | 201.1704017 |
Прокладка насоса Подробнее |
|
|
| 64 | 202.1704010 |
Масляный насос Подробнее |
|
|
| 65 | 216666 |
Шпилька М16х45 Подробнее |
|
|
| 66 | 371326 |
Болт Подробнее |
|
|
| 67 | 262570 |
Пробка КГ 3/8" Подробнее |
|
|
| 68 | 201.1701022 |
Прокладка Подробнее |
|
|
| 69 | 201.1701019 |
Крышка люка нижнего картера Подробнее |
|
|
| 70 | 371323 |
Болт М14х1,5-6дх170.109.40Х Подробнее |
|
|
| 71 | 201678 |
БолтМ10х1,25-6дх30 Подробнее |
|
|
| 72 | 216559 |
Шпилька М10х40 Подробнее |
|
|
| 73 | 236-1028246 |
Кольцо уплотнительное маслоочистителя Подробнее |
|
|
| 74 | 201.1701070 |
Гнездо подшипника Подробнее |
|
|
| 75 | 201.1701069 |
Прокладка крышки Подробнее |
|
|
| 76 | 201.1701068 |
Крышка передняя Подробнее |
|
|
| 77 | 258101 |
Шплинт 8х80 Подробнее |
|
|
| 78 | 15.1601022 |
Крышка Подробнее |
|
|
| 79 | 15.1601019 |
Крышка Подробнее |
|
|
| 80 | 252135 |
Шайба 8Т Подробнее |
|
|
| 81 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 82 | 262531 |
Пробка КГ 1/8" Подробнее |
|
|
| 83 | 264030 |
Масленка 2.3.45 Ц6хр Подробнее |
|
|
| 84 | 15.1601215 |
Вал Подробнее |
|
|
 |
85 | 260431 |
Шпонка 8х11 Подробнее |
|
| 86 | 543205-1601203 |
Вилка Подробнее |
|
|
| 87 | 201682 |
Болт М10х1,25-6дх40 Подробнее |
|
|
| 88 | 032-038-36-2-1 |
Кольцо резиновое Подробнее |
|
|
| 89 | 15.1601220 |
Стакан Подробнее |
|
|
 |
90 | 942/32 |
Подшипник вала вилки выключения сцепления Подробнее |
|
| 91 | 15.1601240 |
Обойма Подробнее |
|
|
| 92 | 15.1601219 |
Стакан Подробнее |
|
|
| 93 | 313403 |
Штифт 14х40 Подробнее |
|
|
| 94 | 313464 |
Штифт Подробнее |
|
